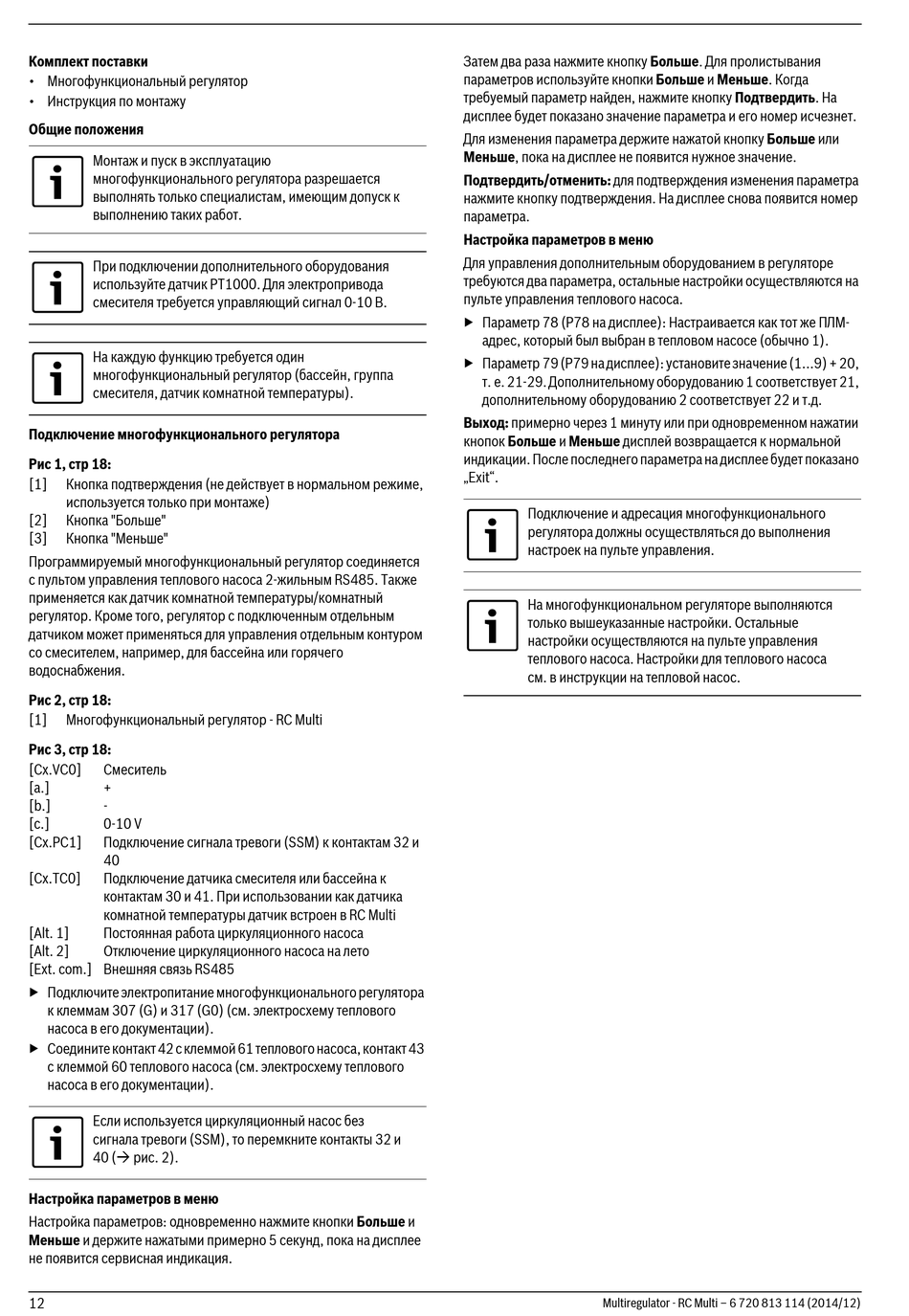

Комплект поставки
• Многофункциональный регулятор
• Инструкция по монтажу
Общие положения
Монтаж и пуск в эксплуатацию
многофункционального регулятора разрешается
выполнять только специалистам, имеющим допуск к
выполнению таких работ.
При подключении дополнительного оборудования
используйте датчик PT1000. Для электропривода
смесителя требуется управляющий сигнал 0-10 В.
На каждую функцию требуется один
многофункциональный регулятор (бассейн, группа
смесителя, датчик комнатной температуры).
Подключение многофункционального регулятора
Рис 1, стр 18:
[1]
Кнопка подтверждения (не действует в нормальном режиме,
используется только при монтаже)
[2]
Кнопка "Больше"
[3]
Кнопка "Меньше"
Программируемый многофункциональный регулятор соединяется
с пультом управления теплового насоса 2-жильным RS485. Также
применяется как датчик комнатной температуры/комнатный
регулятор. Кроме того, регулятор с подключенным отдельным
датчиком может применяться для управления отдельным контуром
со смесителем, например, для бассейна или горячего
водоснабжения.
Рис 2, стр 18:
[1]
Многофункциональный регулятор - RC Multi
Рис 3, стр 18:
[Cx.VC0]
Смеситель
[a.]
+
[b.]
-
[c.]
0-10 V
[Cx.PC1]
Подключение сигнала тревоги (SSM) к контактам 32 и
40
[Cx.TC0]
Подключение датчика смесителя или бассейна к
контактам 30 и 41. При использовании как датчика
комнатной температуры датчик встроен в RC Multi
[Alt. 1]
Постоянная работа циркуляционного насоса
[Alt. 2]
Отключение циркуляционного насоса на лето
[Ext. com.] Внешняя связь RS485
▶ Подключите электропитание многофункционального регулятора
к клеммам 307 (G) и 317 (G0) (см. электросхему теплового
насоса в его документации).
▶ Соедините контакт 42 с клеммой 61 теплового насоса, контакт 43
с клеммой 60 теплового насоса (см. электросхему теплового
насоса в его документации).
Если используется циркуляционный насос без
сигнала тревоги (SSM), то перемкните контакты 32 и
40 ( рис. 2).
Настройка параметров в меню
Настройка параметров: одновременно нажмите кнопки Больше и
Меньше и держите нажатыми примерно 5 секунд, пока на дисплее
не появится сервисная индикация.
12
Затем два раза нажмите кнопку Больше. Для пролистывания
параметров используйте кнопки Больше и Меньше. Когда
требуемый параметр найден, нажмите кнопку Подтвердить. На
дисплее будет показано значение параметра и его номер исчезнет.
Для изменения параметра держите нажатой кнопку Больше или
Меньше, пока на дисплее не появится нужное значение.
Подтвердить/отменить: для подтверждения изменения параметра
нажмите кнопку подтверждения. На дисплее снова появится номер
параметра.
Настройка параметров в меню
Для управления дополнительным оборудованием в регуляторе
требуются два параметра, остальные настройки осуществляются на
пульте управления теплового насоса.
▶ Параметр 78 (P78 на дисплее): Настраивается как тот же ПЛМ-
адрес, который был выбран в тепловом насосе (обычно 1).
▶ Параметр 79 (P79 на дисплее): установите значение (1...9) + 20,
т. е. 21-29. Дополнительному оборудованию 1 соответствует 21,
дополнительному оборудованию 2 соответствует 22 и т.д.
Выход: примерно через 1 минуту или при одновременном нажатии
кнопок Больше и Меньше дисплей возвращается к нормальной
индикации. После последнего параметра на дисплее будет показано
„Exit".
Подключение и адресация многофункционального
регулятора должны осуществляться до выполнения
настроек на пульте управления.
На многофункциональном регуляторе выполняются
только вышеуказанные настройки. Остальные
настройки осуществляются на пульте управления
теплового насоса. Настройки для теплового насоса
см. в инструкции на тепловой насос.
Multiregulator - RC Multi – 6 720 813 114 (2014/12)
