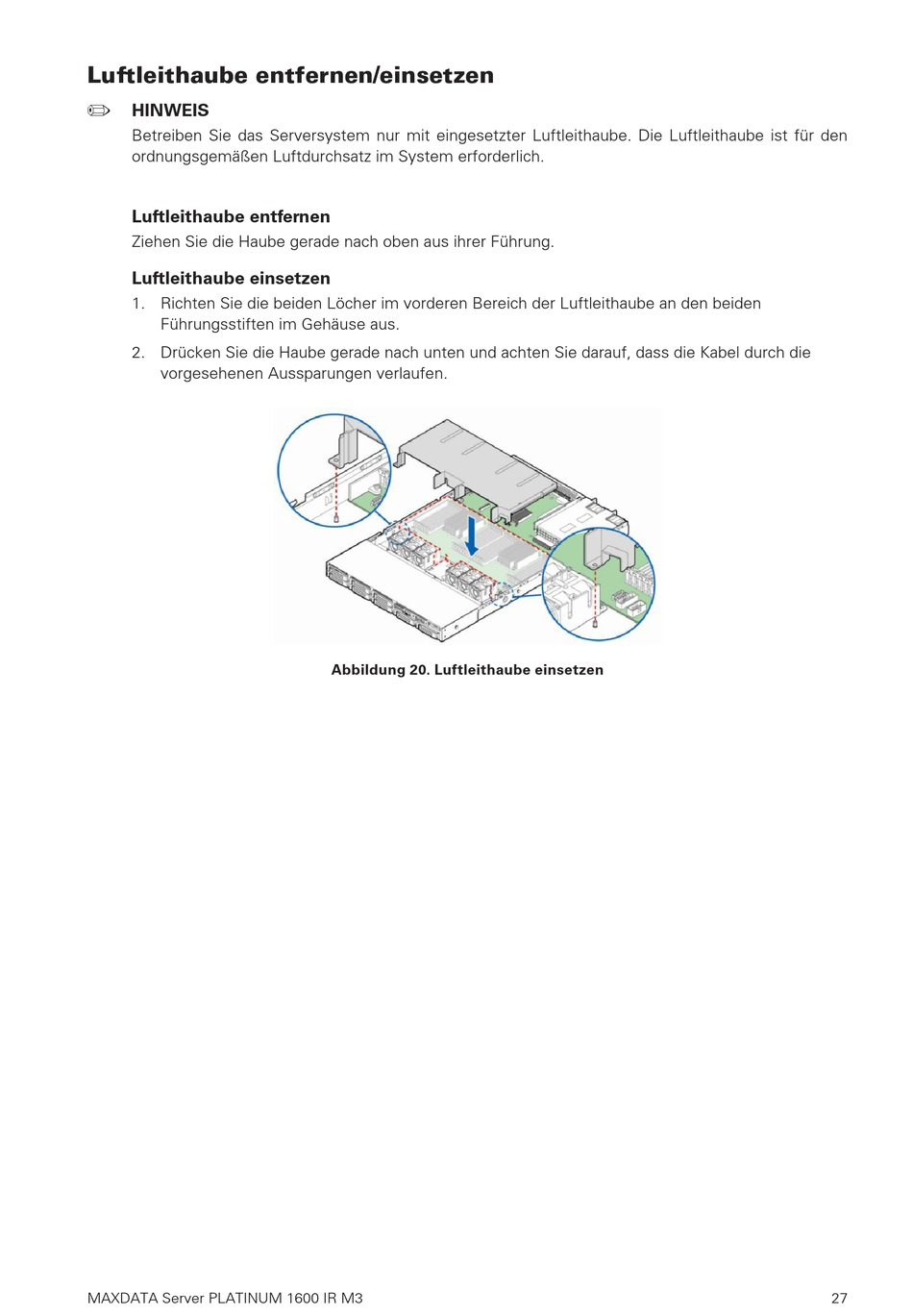

Luftleithaube entfernen/einsetzen


HINWEIS
Betreiben Sie das Serversystem nur mit eingesetzter Luftleithaube. Die Luftleithaube ist für den
ordnungsgemäßen Luftdurchsatz im System erforderlich.

Luftleithaube entfernen

Ziehen Sie die Haube gerade nach oben aus ihrer Führung.

Luftleithaube einsetzen

1. Richten Sie die beiden Löcher im vorderen Bereich der Luftleithaube an den beiden
Führungsstiften im Gehäuse aus.
2. Drücken Sie die Haube gerade nach unten und achten Sie darauf, dass die Kabel durch die
vorgesehenen Aussparungen verlaufen.
MAXDATA Server PLATINUM 1600 IR M3
Abbildung 20. Luftleithaube einsetzen
27
