Anschließen des Systems
Anschlüsse auf der Rückseite
A. Netzteilmodul 1
Netzteilmodul 2
B.
C. Netzwerkanschluss 1
D. Netzwerkanschluss 2
E. Netzwerkanschluss 3
F. Netzwerkanschluss 4
Tabelle 1. Netzwerk-LEDs
LED
Linke LED
Rechte LED
8

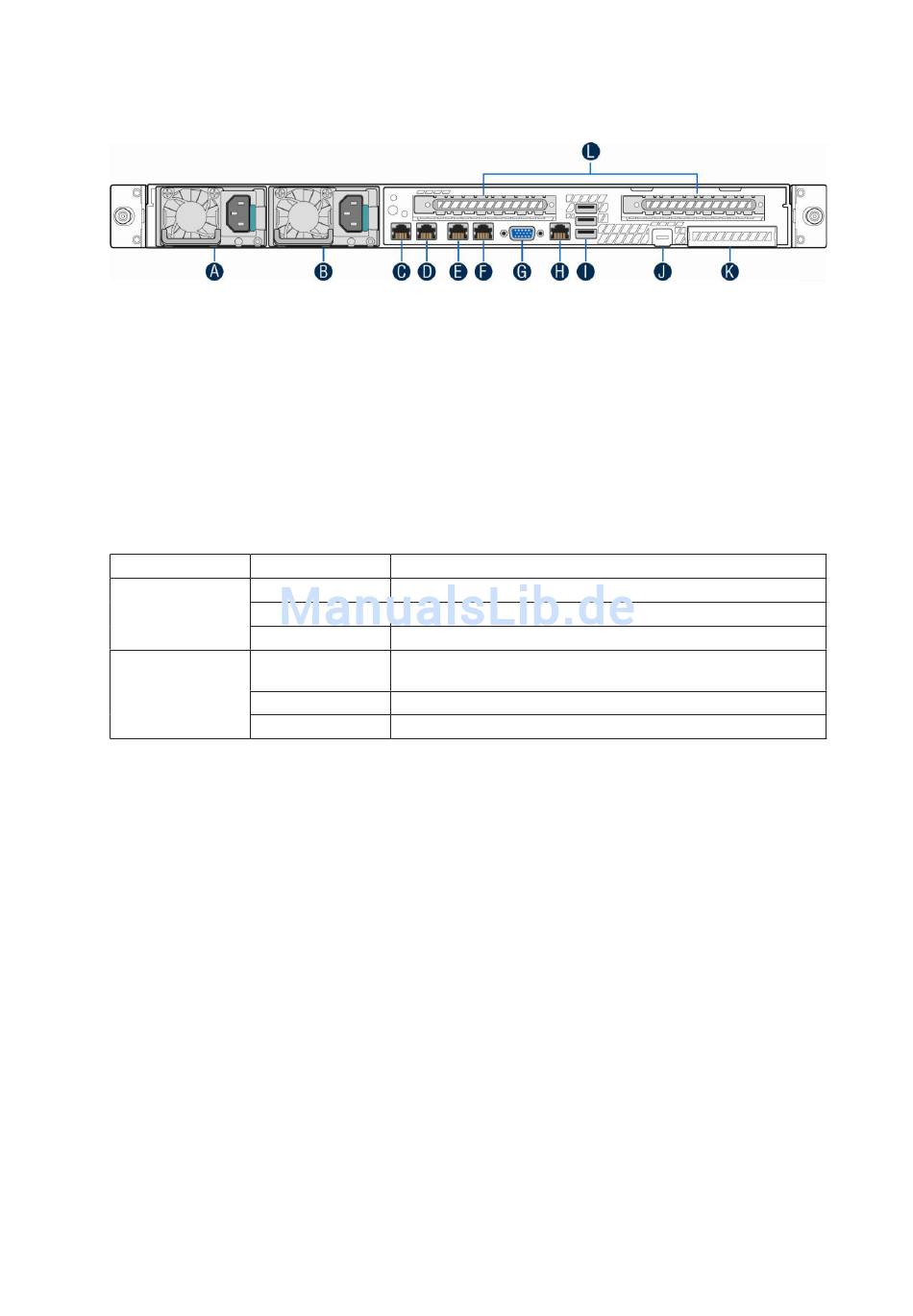

Abbildung 1. Anschlüsse auf der Rückseite
G. Videoanschluss
Serieller Anschluss A (RJ-45)
H.
I. USB-Anschlüsse
J. RMM-4-Netzwerkanschluss (optional)
K. I/O-Modul (optional)
L. Erweiterungskarten über Riserkarte 1 und 2
LED-Status Beschreibung
Aus Es besteht keine Netzwerkverbindung
Gelb Netzwerkverbindung vorhanden
Gelb blinkend Sende-/Empfangsaktivität
Aus Verbindung mit 10 Mbit/s
(wenn linke LED leuchtet oder blinkt)
Gelb Verbindung mit 100 Mbit/s
Grün Verbindung mit 1.000 Mbit/s
