Speicherzuordnung, S2600Gz - MAXDATA PLATINUM 1600 IR Benutzerhandbuch

Prozessorsockel 1 Prozessorsockel 2
Kanal A Kanal B Kanal C Kanal D Kanal E Kanal F Kanal G Kanal H
A1 A2 A3 B1 B2 B3 C1 C2 C3 D1 D2 D3 E1 E2 E3 F1 F2 F3 G1 G2 G3 H1 H2 H3

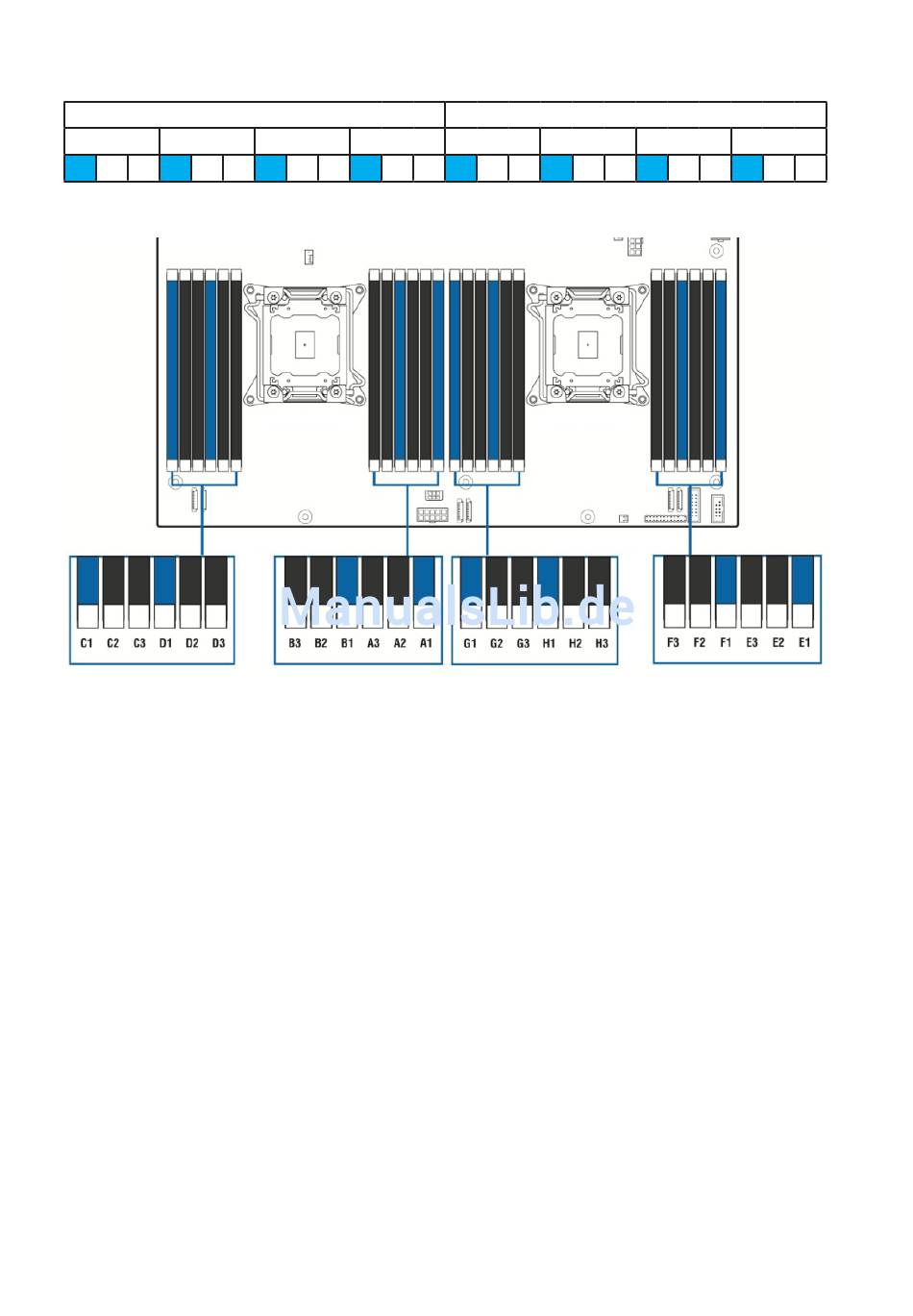

Abbildung 9. Speicherzuordnung, S2600GZ
CPU-Sockel 1 CPU-Sockel 2
DIMM-Steckplätze für CPU 1 DIMM-Steckplätze für CPU 2
Abbildung 10. Anordnung der DIMM-Sockel, S2600GZ
Die dem zweiten Prozessor zugordneten Kanäle E bis H können nur genutzt werden, wenn Prozessor 2
bestückt ist.
Sind zwei Prozessoren bestückt, so können beide auf den gesamten Speicher über den Intel QuickPath
®
Interconnect (Intel QPI) zugreifen.
®
Innerhalb eines Kanals müssen die DIMMs in aufsteigender Reihenfolge bestückt werden: DIMM 1
muss bestückt werden, bevor DIMM 2 eingesetzt werden kann, und dieses wiederum, bevor DIMM 3
eingesetzt werden kann.
18 Merkmale des Serversystems
