MAXDATA PLATINUM 1600 IR Kurzanleitung

MAXDATA PLATINUM 1600 IR – Kurzanleitung
Vielen Dank, dass Sie sich für den MAXDATA
PLATINUM 1600 IR-Server entschieden haben.
Dieses Handbuch enthält Anweisungen zur
Installation, zum Starten und zur Konfiguration
des Systems.
Folgen Sie auf „www.maxdata.de" dem Verweis auf „User-Support und Treiber" , um zum
Download-Bereich zu gelangen und ein ausführliches Handbuch herunterzuladen.
Sicherheitshinweise
Warnung
Installation und Wartung
Die Installation und Wartung dieses Geräts darf nur durch Fachpersonal durchgeführt
werden, da sonst die Gefahr eines Stromschlages besteht.
Gehäuseabdeckung
Entfernen Sie keine Gehäuseteile, und betreiben Sie das System nur, wenn alle
Laufwerksschächte mit Laufwerksmodulen belegt sind, da nur dann die einschlägigen
Sicherheits-, Emissions- und Kühlungsanforderungen erfüllt werden.
Sicherheitshinweise zum Akku
Wenn der Akku falsch eingesetzt wird, besteht Explosionsgefahr.
Entsorgen Sie benutzte Akkus gemäß den Herstellerempfehlungen und den geltenden
nationalen Vorschriften.
Achtung
Elektrostatische Entladung
Gehen Sie bei der Integration des Systems nach den gängigen Richtlinien gegen
elektrostatische Entladung vor, um Beschädigungen der Serverplatine und/oder
anderen Komponenten des Serversystems zu vermeiden.
Stromversorgung des Serversystems
System ein-/ausschalten: Mit dem Netzschalter können Sie das System NICHT vom
Stromnetz trennen. Um das Serversystem vom Netz zu trennen, müssen Sie das
Netzkabel vom Gehäuse oder von der Netzsteckdose abziehen.
Standortwahl
Das System wurde für den Betrieb in einer typischen Büroumgebung entworfen. Wählen Sie einen
Standort, der:
• Sauber, trocken und frei von schwebenden Partikeln (außer normalem Staub) ist.
• Gut belüftet und nicht in der Nähe von Hitzequellen ist. Als Hitzequellen gelten auch direkte
Sonneneinstrahlung und Heizkörper.
• Ausreichend weit von möglichen Vibrations- und Erschütterungsquellen entfernt ist.
• Von starken magnetischen Feldern isoliert ist, die von elektrischen Geräten erzeugt werden.
• In Regionen, in denen häufig Gewitter vorkommen, wird empfohlen, das System an einen
Überspannungsschutz anzuschließen und während eines Gewitters alle Telekommunikations-
verbindungen zu ihrem Modem zu trennen.
• Mit einer fachgerecht geerdeten Netzsteckdose versehen ist.
• An dem ausreichend Platz vorhanden ist, um im Notfall schnell durch Ziehen der Netzkabel das
Produkt vom Hauptstrom trennen zu können.
Systemübersicht
Technische Daten
Abmessungen:
- Höhe: 43,2 mm
- Breite: 438 mm
- Tiefe: 704,8 mm
- Gehäusegewicht: max. 21 kg
Stromversorgung:
- 100–127 V bei 50/60 Hz, max. 9,2 A
- 200–240 V bei 50/60 Hz, max. 4,4 A
Temperaturbereich: +10 °C bis +30 °C
Prüfzeichen
Dieses Produkt entspricht folgenden Sicherheitsrichtlinien:
- EN 60950 – Sicherheit von Einrichtungen der Informationstechnik
- EN 55022 – Grenzwerte und Messverfahren für Funkstörungen von Einrichtungen der
Informationstechnik
- EN 55024 – Einrichtungen der Informationstechnik, Störfestigkeitseigenschaften, Grenzwerte
und Prüfverfahren
- EN 61000-3-2 – Elektromagnetische Verträglichkeit (EMV) (Grenzwerte für
Oberschwingungsströme)
- EN 61000-3-3 – Elektromagnetische Verträglichkeit (EMV) (Grenzwerte für
Spannungsschwankungen in Niederspannungsnetzen)
- CE – EMV-Richtlinie 89/336/EWG
Für den Server liegt eine CE-Konformitätserklärung (CENELEC Europa) vor.
Dieses Serversystem entspricht der EU-Richtlinie 2002/95/EG (RoHS – Beschränkung der Benutzung
bestimmter gefährlicher Substanzen in elektrischen und elektronischen Geräten).

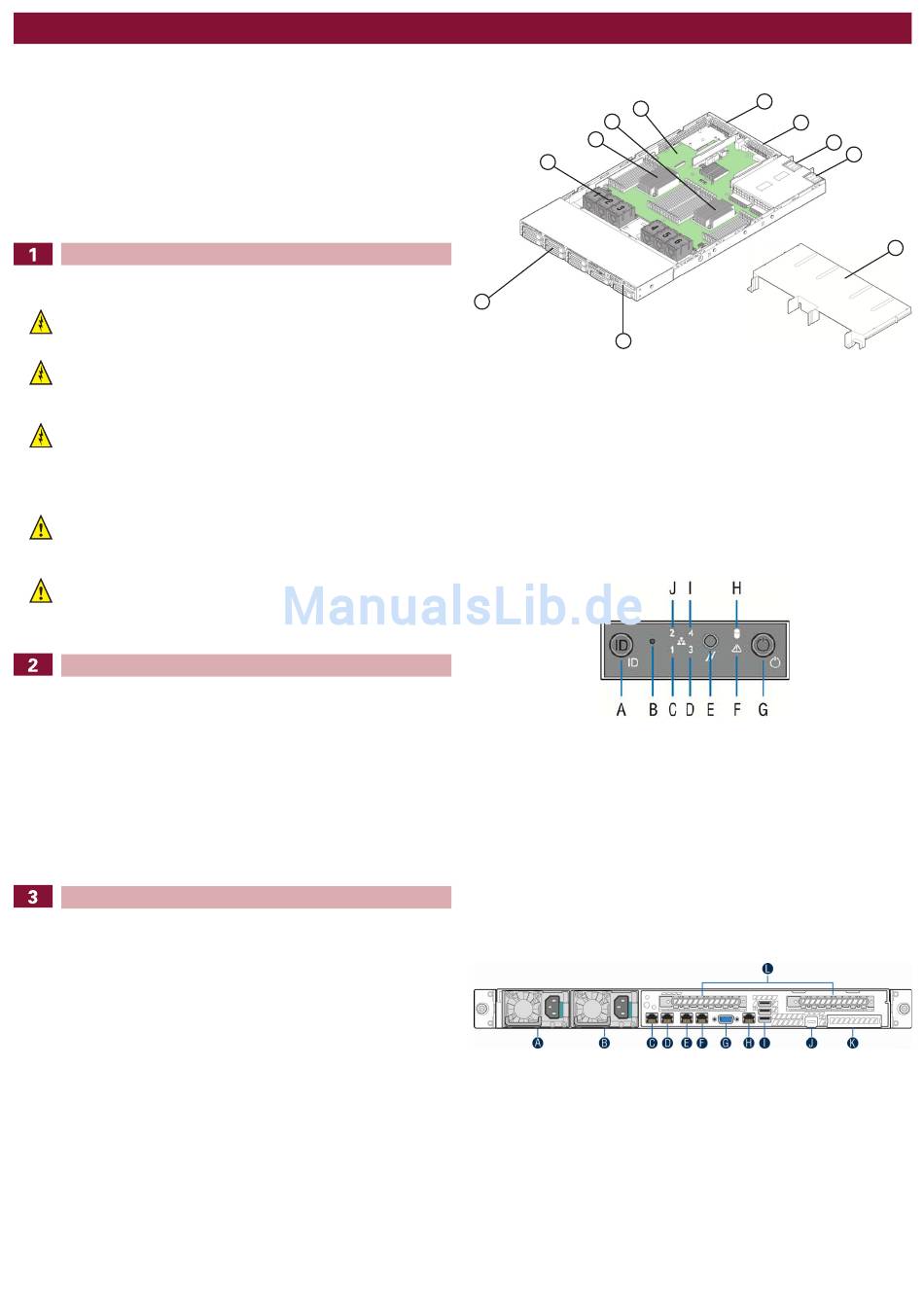

Gehäusekomponenten
G
H
I
J
A
B
A. Hot-Swap-Festplattenschächte
B. Bedienfeld
C. Netzteilmodul 1
D. Netzteilmodul 2
Riser-Karten-Modul 2
E.
F. Riser-Karten-Modul 1
Bedienfeld
A. ID-Taste mit ID-LED
B. NMI-Taste (zurückgesetzt, z. B. mit auf-
gebogener Büroklammer zu drücken)
C. Netzwerk-Aktivitätsanzeige,
Netzwerkanschluss 1
D. Netzwerk-Aktivitätsanzeige,
Netzwerkanschluss 3
Reset-Taste
E.
Anschlüsse auf der Rückseite
A. Netzteilmodul 1
B. Netzteilmodul 2
C. Netzwerkanschluss 1
D. Netzwerkanschluss 2
E. Netzwerkanschluss 3
F. Netzwerkanschluss 4
F
E
G. Serverplatine
H. Prozessor 2
I. Prozessor 1
J. Systemlüfter
Luftleithaube
K.
F. Status-LED
G. Netztaste mit Betriebsanzeige
H. Festplattenaktivitäts-LED
I. Netzwerk-Aktivitätsanzeige,
Netzwerkanschluss 4
Netzwerk-Aktivitätsanzeige,
J.
Netzwerkanschluss 2
G. Videoanschluss
H. Serieller Anschluss A (RJ-45)
I. USB-Anschlüsse
J. RMM-4-Netzwerkanschluss (optional)
K. I/O-Modul (optional)
L. Erweiterungskarten über Riserkarte 1 und 2
MAXDATA PLATINUM 1600 IR M3 – Kurzanleitung 1
