Frontblende abnehmen/aufsetzen


HINWEIS
Achten Sie bei der Installation der Blende darauf, dass sich die Aussparung für das Bedienfeld rechts
oben befindet. Die Frontblende lässt sich erst nach Montage der Rack-Griffe anbringen.

Frontblende abnehmen

1. Falls die Frontblende abgeschlossen ist, schließen Sie sie auf.
2. Ziehen Sie die linke Seite der Frontblende vom Rackgriff nach vorne ab (A).
3. Schwenken Sie die Frontblende weiter von der Gehäusefront weg, bis die Rasthaken am
rechten Rackgriff frei werden (B).

Frontblende aufsetzen

1. Setzen Sie die rechte Seite der Frontblende mit ihren Rasthaken in den Rackgriff (A).
2. Schwenken Sie die linke Seite der Frontblende an die Gehäusefront heran, bis sie am linken
Rackgriff einrastet (B).
3. Schließen Sie die Frontblende bei Bedarf ab.
24

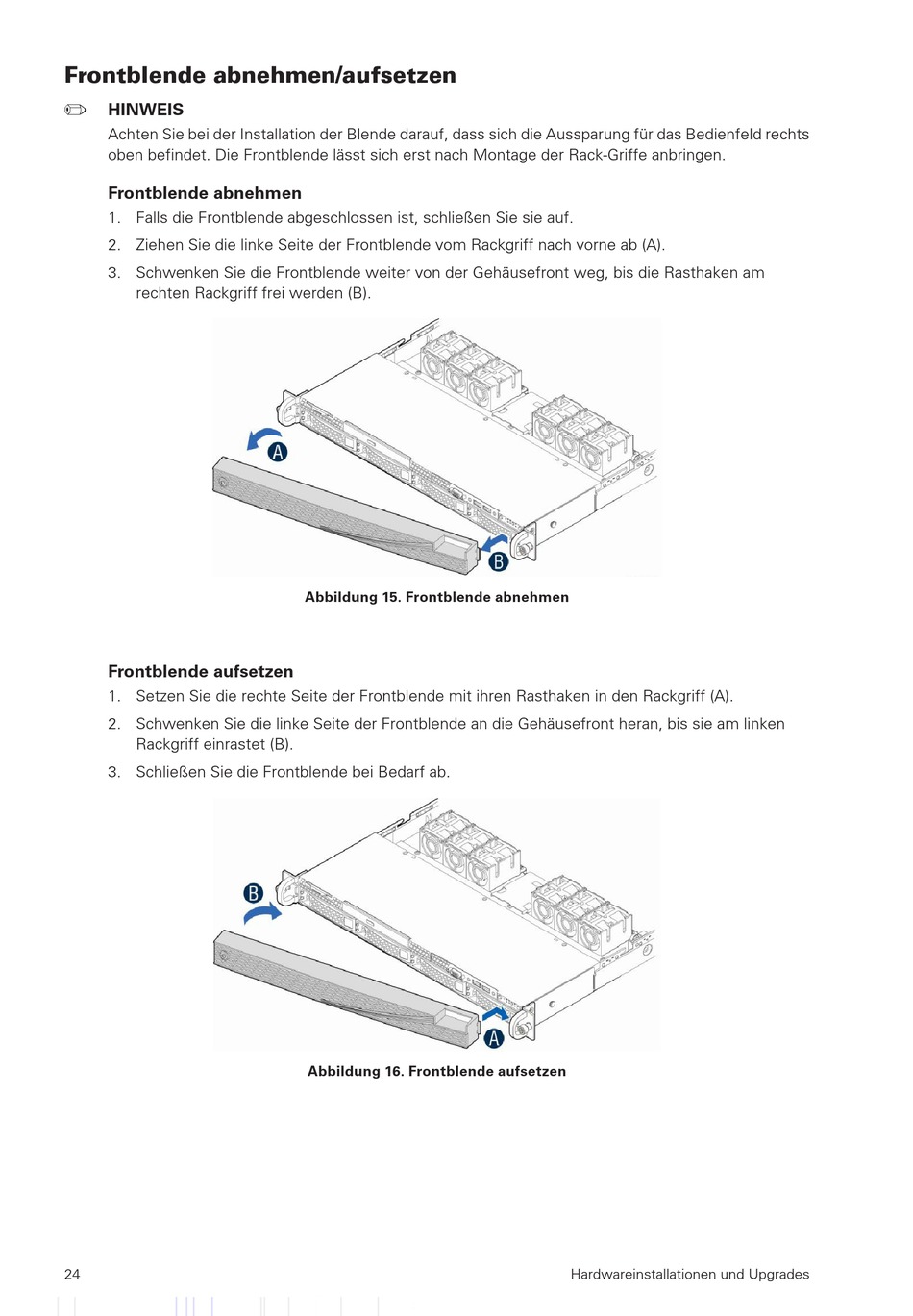

Abbildung 15. Frontblende abnehmen
Abbildung 16. Frontblende aufsetzen
Hardwareinstallationen und Upgrades
