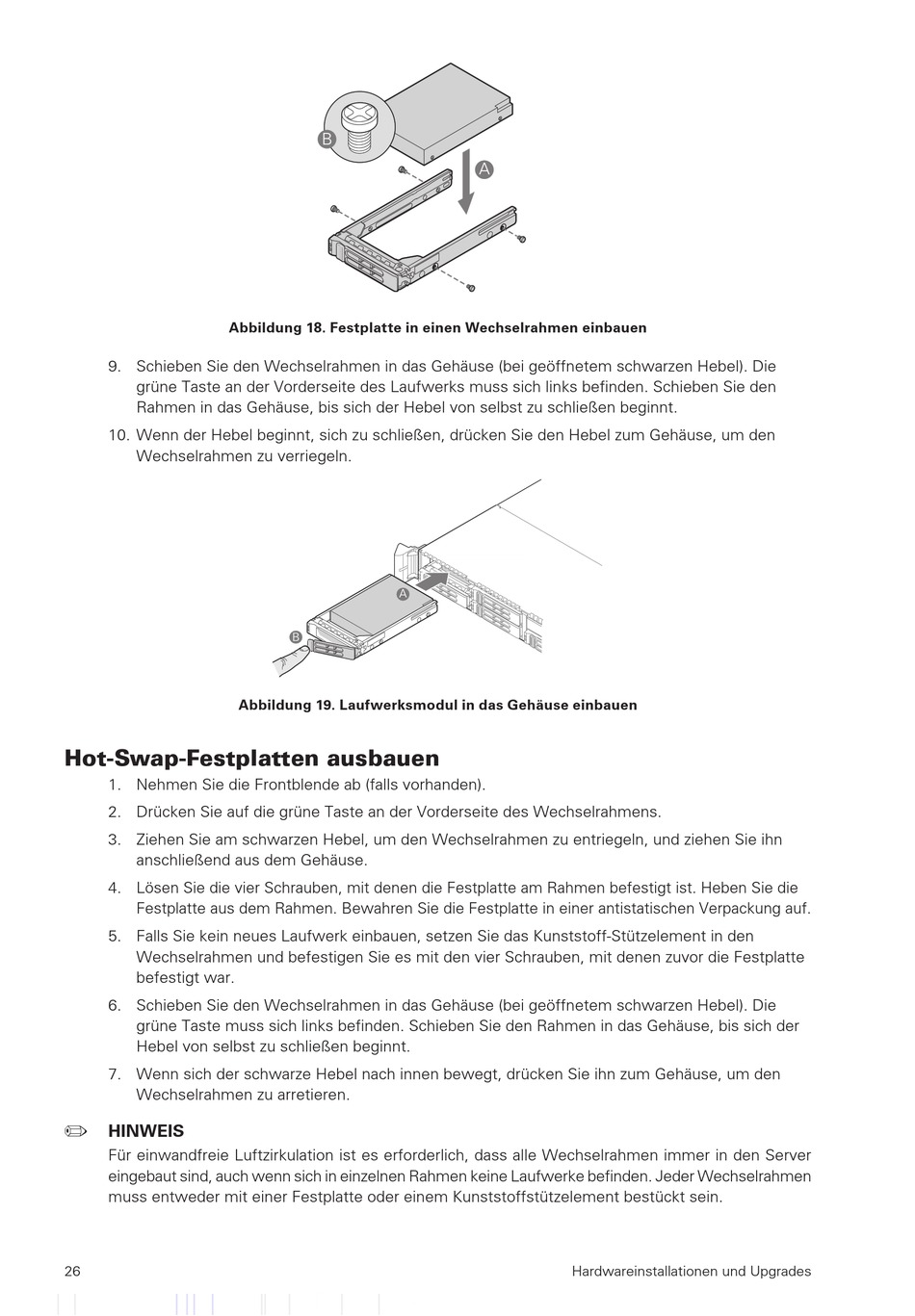

Abbildung 18. Festplatte in einen Wechselrahmen einbauen
9. Schieben Sie den Wechselrahmen in das Gehäuse (bei geöffnetem schwarzen Hebel). Die
grüne Taste an der Vorderseite des Laufwerks muss sich links befinden. Schieben Sie den
Rahmen in das Gehäuse, bis sich der Hebel von selbst zu schließen beginnt.
10. Wenn der Hebel beginnt, sich zu schließen, drücken Sie den Hebel zum Gehäuse, um den
Wechselrahmen zu verriegeln.

Hot-Swap-Festplatten ausbauen

1. Nehmen Sie die Frontblende ab (falls vorhanden).
2. Drücken Sie auf die grüne Taste an der Vorderseite des Wechselrahmens.
3. Ziehen Sie am schwarzen Hebel, um den Wechselrahmen zu entriegeln, und ziehen Sie ihn
anschließend aus dem Gehäuse.
4. Lösen Sie die vier Schrauben, mit denen die Festplatte am Rahmen befestigt ist. Heben Sie die
Festplatte aus dem Rahmen. Bewahren Sie die Festplatte in einer antistatischen Verpackung auf.
5. Falls Sie kein neues Laufwerk einbauen, setzen Sie das Kunststoff-Stützelement in den
Wechselrahmen und befestigen Sie es mit den vier Schrauben, mit denen zuvor die Festplatte
befestigt war.
6. Schieben Sie den Wechselrahmen in das Gehäuse (bei geöffnetem schwarzen Hebel). Die
grüne Taste muss sich links befinden. Schieben Sie den Rahmen in das Gehäuse, bis sich der
Hebel von selbst zu schließen beginnt.
7. Wenn sich der schwarze Hebel nach innen bewegt, drücken Sie ihn zum Gehäuse, um den
Wechselrahmen zu arretieren.

HINWEIS
Für einwandfreie Luftzirkulation ist es erforderlich, dass alle Wechselrahmen immer in den Server
eingebaut sind, auch wenn sich in einzelnen Rahmen keine Laufwerke befinden. Jeder Wechselrahmen
muss entweder mit einer Festplatte oder einem Kunststoffstützelement bestückt sein.
26
B
A
B
Abbildung 19. Laufwerksmodul in das Gehäuse einbauen
A
