Light Guided Diagnostics

Auf der Serverplatine befinden sich Diagnose-LEDs, die Ihnen helfen, eine ausgefallene Komponente
sowie den entsprechenden Server zu erkennen. Außer der ID-LED, der Statusanzeige und der
5-V-Standby-LED leuchten alle LEDs beim Auftreten eines Fehlers gelb auf.
A.
B.
C.
D.
E.
F.
G.
H.
MAXDATA Server PLATINUM 1600 IR M3

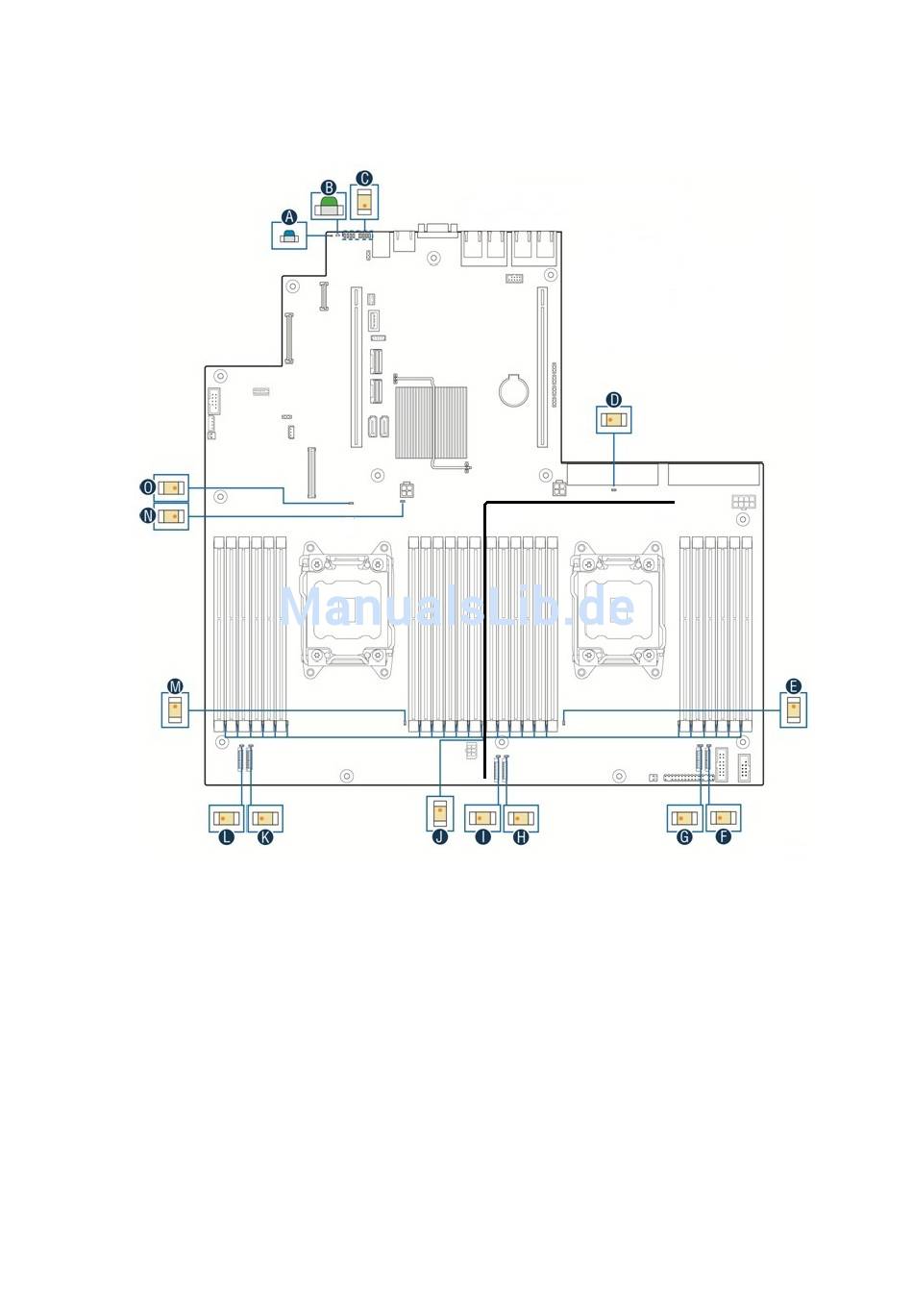

Abbildung 5. Diagnose-LEDs für Light Guided Diagnostics
ID-LED
Systemstatus-LED
POST-Code-Diagnose-LEDs
12-Volt-Standby-LED
Fehler-LED für CPU 2
Fehler-LED für Systemlüfter 6
Fehler-LED für Systemlüfter 5
Fehler-LED für Systemlüfter 4
I. Fehler-LED für Systemlüfter 3
J. DIMM-Fehler-LEDs
K. Fehler-LED für Systemlüfter 2
L. Fehler-LED für Systemlüfter 1
M. Fehler-LED für CPU 1
N. CATERR-LED
O. Systemstromversorgungs-LED
