4 Hardwareinstallationen und Upgrades

Bevor Sie beginnen

Beachten Sie vor Inbetriebnahme des Servers die Sicherheitshinweise am Anfang dieses Hand buchs.
Benötigte Materialien und Werkzeuge
• Kreuzschlitz-Schraubendreher (Größen 1 und 2)
• Spitzzange
• Antistatik-Manschette und leitende Schaumstoffunterlage (empfohlen)

Positionsangaben in diesem Handbuch

Bei allen Positionsangaben (rechts, links, vorne, oben, unten) wird davon ausgegangen, dass der
Benutzer auf die Vorderseite des Gerätes blickt und das Gerät so ausgerichtet ist, wie dies für
normalen Betrieb erforderlich ist.
Gehäuse öffnen/schließen
Um eine einwandfreie Kühlung zu gewährleisten, darf der MAXDATA PLATINUM 1600 IR ausschließlich
mit geschlossenem Gehäuse betrieben werden. Zum Einbau/Austausch von Komponenten müssen
Sie gegebenenfalls das Gehäuse öffnen. Schalten Sie in diesem Fall immer zuerst den Server aus,
ziehen Sie den Netzstecker und trennen Sie alle Peripheriegeräte, bevor Sie das Gehäuse öffnen.

HINWEIS
Verwenden Sie beim Arbeiten am Server eine rutschfeste Unterlage oder einen Stopper, um ein
Rutschen des Servers auf der Arbeitsfläche zu vermeiden.
1. Beachten Sie die Sicherheits- und ESD-Hinweise am Anfang dieses Handbuchs.
2. Schalten Sie alle mit dem Server verbundenen Peripheriegeräte aus. Schalten Sie den Server
aus.
3. Ziehen Sie den Netzstecker vom Server ab.
4. Entfernen Sie die Transportsicherungsschrauben (siehe Buchstabe A in der nachfolgenden
Abbildung).
5. Halten Sie die blauen Tasten an der Gehäuseoberseite gedrückt (B) und schieben Sie die
Gehäuseabdeckung bis zum Anschlag nach hinten (C).
6. Heben Sie anschließend die Abdeckung nach oben ab.
MAXDATA Server PLATINUM 1600 IR M3

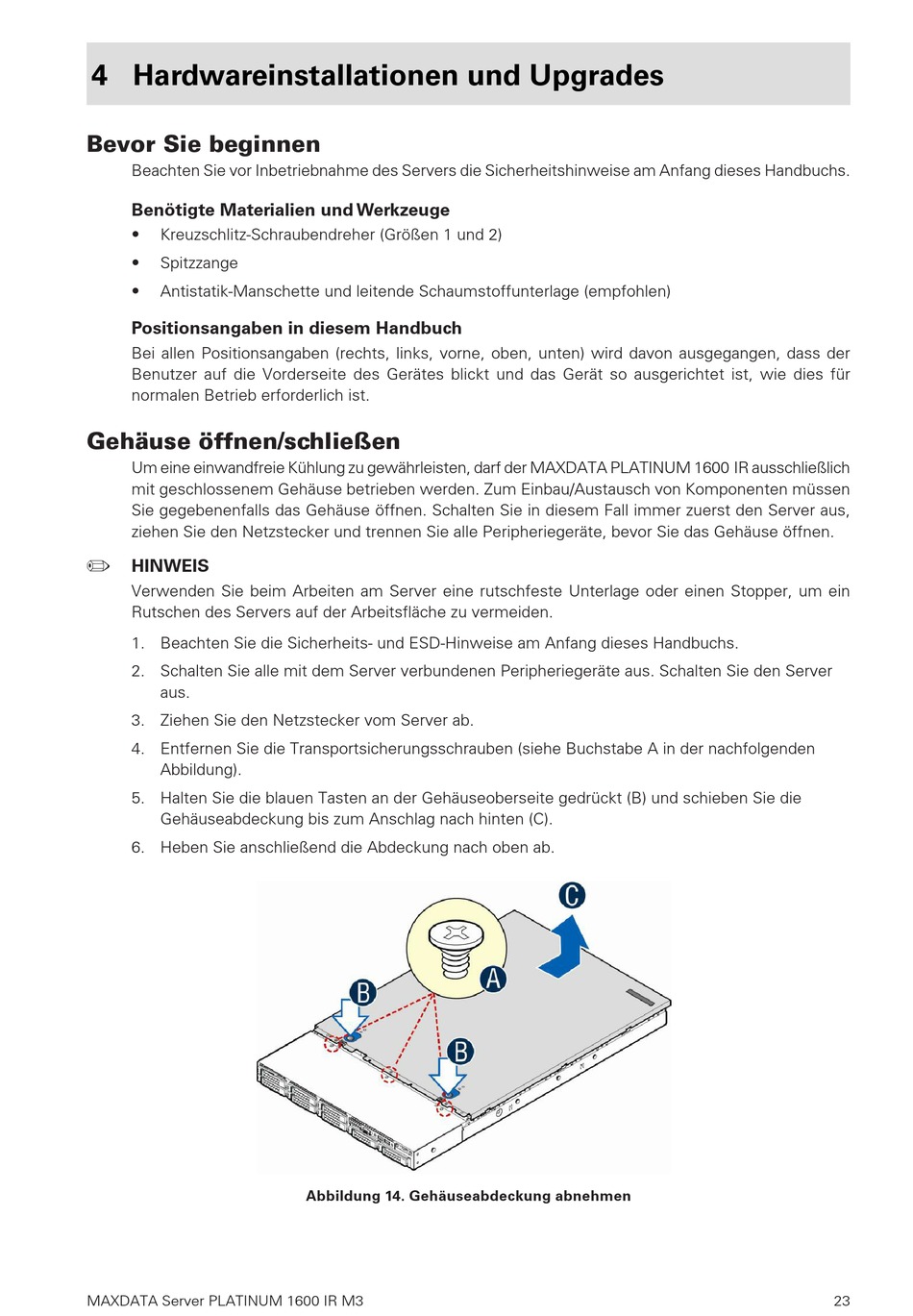

Abbildung 14. Gehäuseabdeckung abnehmen
23
