SATA- oder SAS-Hot-Swap-Festplatten installieren

1. Nehmen Sie die Frontblende ab (falls vorhanden).
2. Drücken Sie auf die grüne Taste an der Vorderseite des Wechselrahmens (A).
3. Ziehen Sie den schwarzen Hebel heraus, um den Wechselrahmen zu entriegeln, und ziehen
Sie den Rahmen aus dem Gehäuse (B).
A
4. Lösen Sie die vier Schrauben, mit denen das Kunststoff-Stützelement bzw. die eingebaute
Festplatte befestigt ist. Auf beiden Seiten des Stützelementes bzw. der Festplatte befinden
sich jeweils zwei Schrauben. Bewahren Sie das Kunststoff-Stützelement für späteren
Gebrauch auf.
5. Nehmen Sie die neue Festplatte aus der Schutzfolie und legen Sie die Festplatte auf eine
antistatische Oberfläche.
6. Befolgen Sie bei der Einstellung der nötigen Steckbrücken bzw. Schalter die Anweisungen des
Laufwerkherstellers.
7. Setzen Sie die Festplatte so in den Wechselrahmen ein, dass die Leiterplatte der Festplatte
nach unten zeigt und die Anschlüsse der Festplatte zur Rückseite des Wechselrahmens
zeigen.
8. Richten Sie die Löcher der Festplatte an den Löchern des Wechselrahmens aus und
befestigen Sie die Festplatte mit Hilfe der Schrauben, die das Kunststoff-Stützelement
gehalten haben.
MAXDATA Server PLATINUM 1600 IR M3
B

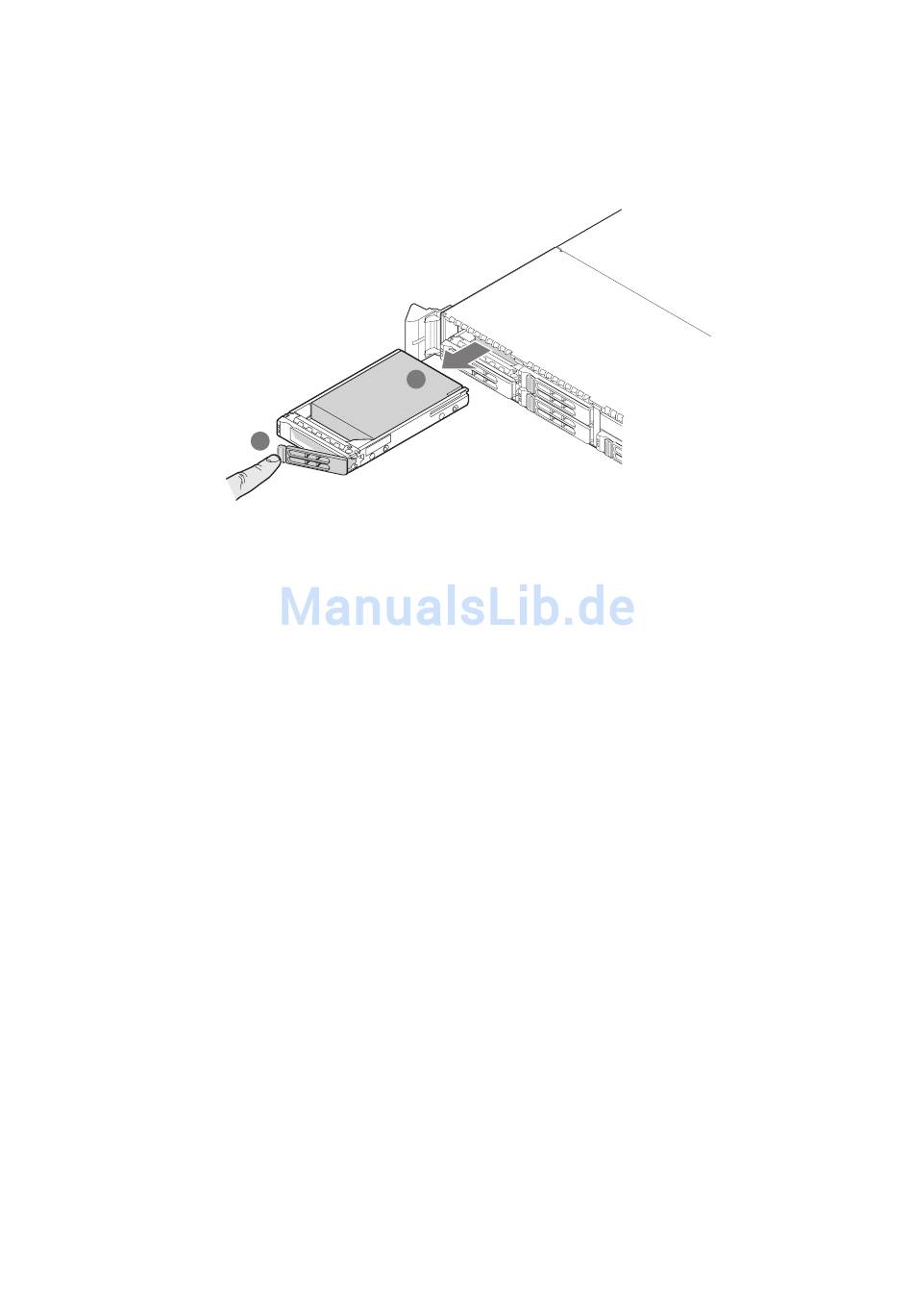

Abbildung 17. Hot-Swap-Wechselrahmen ausbauen
