Bedienfeld

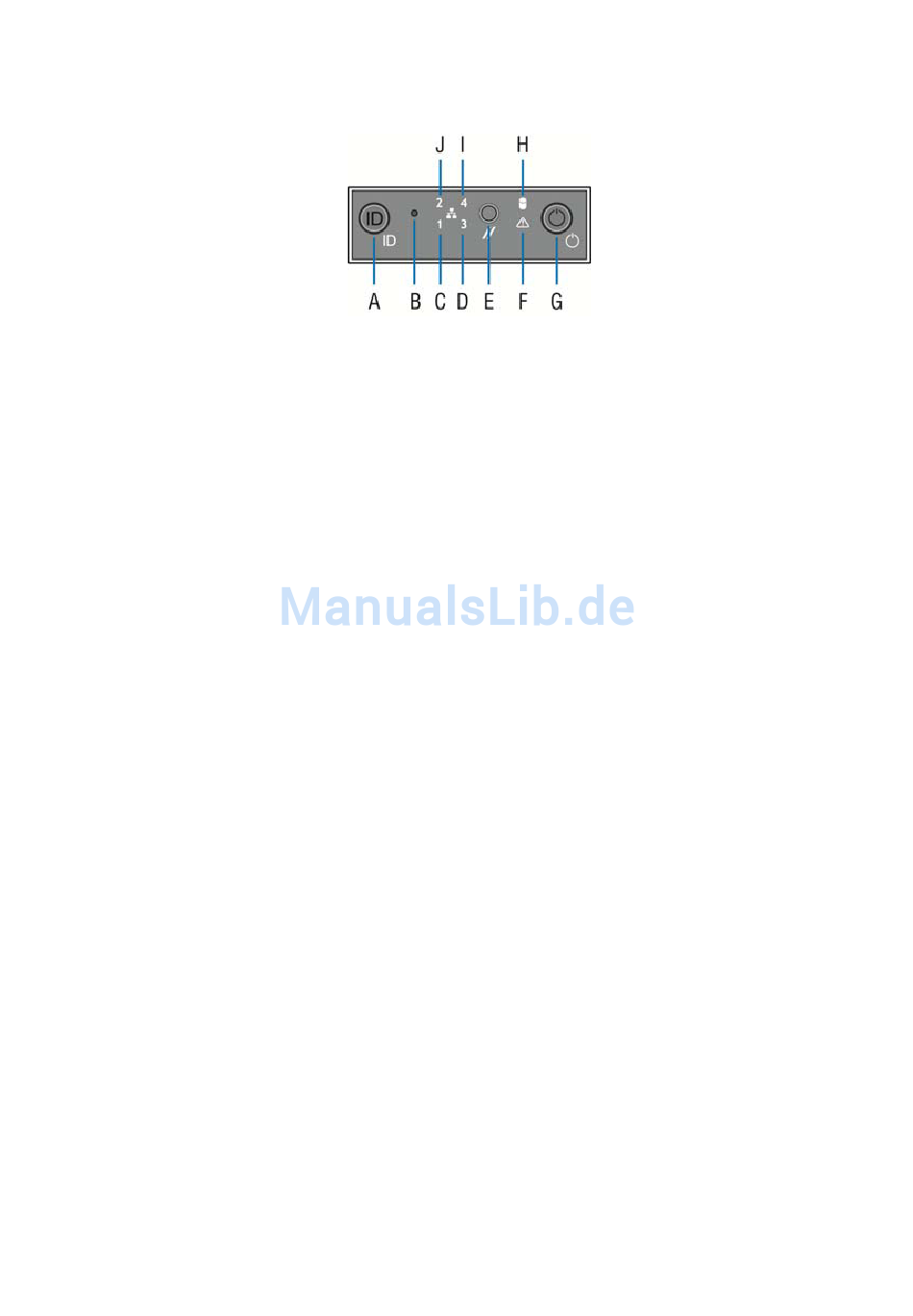

In der folgenden Übersicht werden die Funktionen des Bedienfeldes erläutert.
A. ID-Taste mit ID-LED
B. NMI-Taste (zurückgesetzt, z. B. mit aufgebogener Büroklammer zu drücken)
C. Netzwerk-Aktivitätsanzeige, Netzwerkanschluss 1
D. Netzwerk-Aktivitätsanzeige, Netzwerkanschluss 3
E. Reset-Taste
Status-LED
F.
G. Netztaste mit Betriebsanzeige
H. Festplattenaktivitäts-LED
Netzwerk-Aktivitätsanzeige, Netzwerkanschluss 4
I.
J. Netzwerk-Aktivitätsanzeige, Netzwerkanschluss 2
MAXDATA Server PLATINUM 1600 IR M3
Abbildung 2. Bedienfeld
