DIMM-Fehler-LEDs

RAID-Unterstützung
Die Serverplatine enthält zwei unabhängige Controller: einen integrierten SATA-Controller mit zwei
6-Gbit/s-Anschlüssen (weiß) sowie einen Controller mit acht 3-Gbit/s-SATA/SAS-Anschlüssen, die
auf zwei Mini-SAS-SFF-8087-Buchsen geführt sind. Die Eigenschaften des SATA/SAS-Controllers
werden durch optionale RAID-Keys (RAID-Erweiterungsschlüssel) aktiviert. Ohne RAID-Key sind die
SATA/SAS-Anschlüsse 0 bis 3 (mit „SCU0_(0–3)" beschriftet) im SATA-Modus freigeschaltet. Der
SAS-Modus und die Anschlüsse 4 bis 7 (mit „SCU1_(4–7)" beschriftet) können durch entsprechende
RAID-Keys freigeschaltet werden.
Die Optionen der Controller-Konfiguration befinden sich im BIOS-Setup unter „Advanced" > „Mass
Storage Controller Configuration".
• Der „AHCI Capable SATA Controller" erlaubt folgende Einstellungen:
- „Enhanced" – unterstützt bis zu zwei SATA-Geräte im nativen IDE-Modus.
- „Compatibility" – unterstützt bis zu zwei SATA-Anschlüsse im Legacy-IDE-Modus.
- „AHCI" – unterstützt alle SATA-Anschlüsse im Advanced-Host-Controller-Interface-Modus.
- „RAID Mode" – schaltet den RAID-Modus ein und zeigt die Unteroption
„AHCI Capable RAID Options":
„INTEL ESRT2 (LSI)" – Intel
®
RAID 0 und 1.
„INTEL RSTe" – Intel
®
und 1.
• Der „SATA/SAS Capable Controller" erlaubt folgende Einstellungen:
- „INTEL ESRT2 (LSI)" – Intel
®
- „INTEL RSTe" – Intel
®
Die RAID-Unterstützung ist abhängig vom installierten RAID-Key: Für die RSTe-Unterstützung
(RAID 5) darf kein SAS-RAID-Key installiert sein. ESRT2 RAID5 kann durch RAID-Keys
freigeschaltet werden, so dass RAID 0, 1, 5 und 10 unterstützt werden.
16

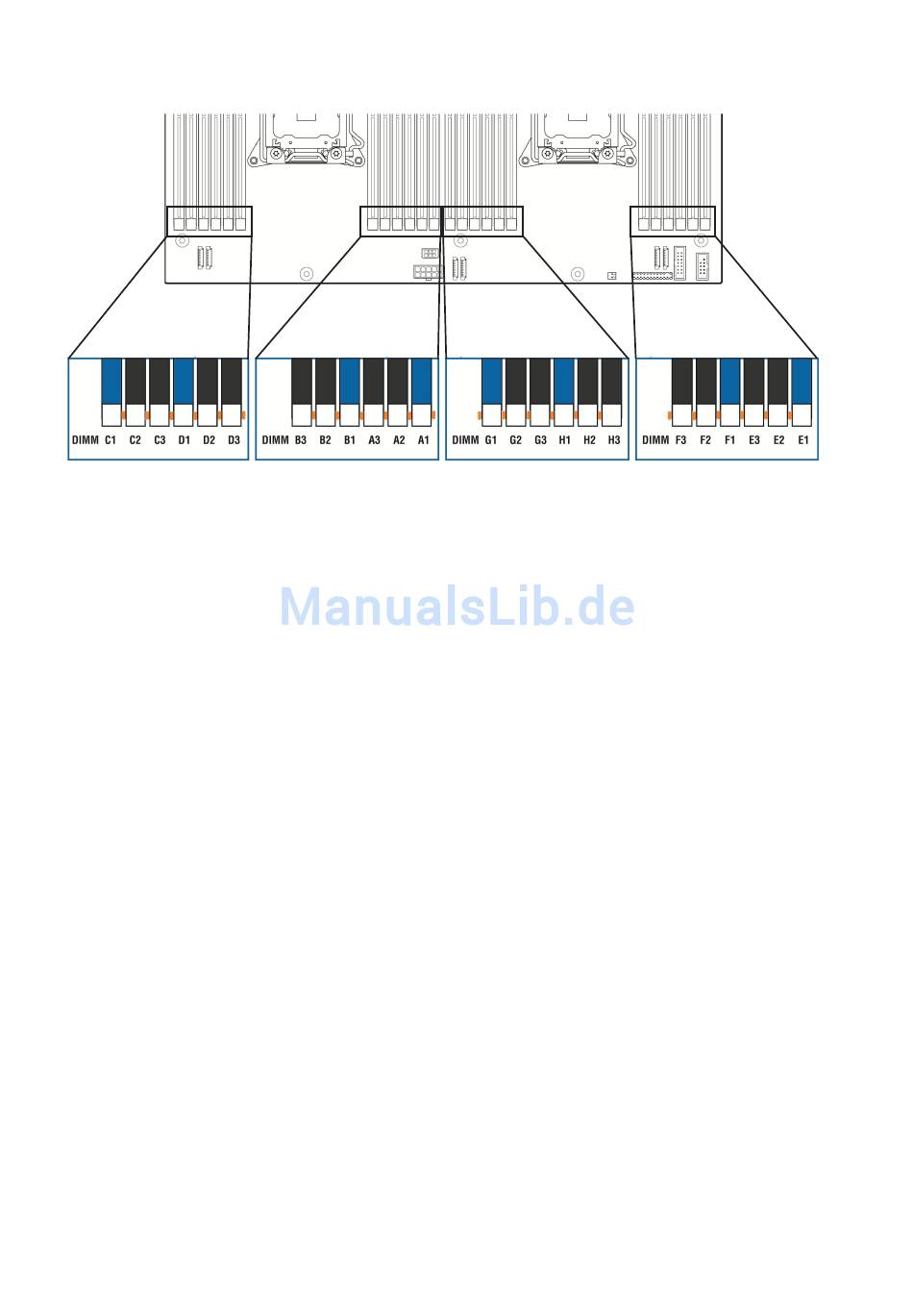

Abbildung 6. Position der DIMM-Fehler-LEDs
Embedded Server RAID Technology II, Unterstützung für
®
Rapid Storage Technology Enterprise, Unterstützung für RAID 0
®
Embedded Server RAID Technology II
®
Rapid Storage Technology Enterprise
®
Merkmale des Serversystems
