Speichermodule einbauen

Die DIMMs sind auf der Platine mit DIMM_A1 bis DIMM_H2 (bis DIMM_H3 bei der Hauptplatine
S2600GZ) gekennzeichnet.
Bestücken Sie die Speicherkanäle (A bis D für CPU 1, E bist H für CPU 2) in aufsteigender Reihenfolge.
Beginnen Sie die Speicherbestückung mit DIMM_A1. Rüsten Sie Speicher zunächst im jeweils ersten
Sockel der folgenden Speicherkanäle auf, bevor Sie DIMMs im zweiten und dann im dritten Sockel
(nur S2600GZ) eines Kanals einsetzen.
Bei Systemen mit zwei Prozessoren verteilen Sie den Speicher gleichmäßig auf die Prozessoren.
Beachten Sie die Hinweise zum Arbeitsspeicher in Kapitel 2.

DIMM-Dummys

DIMM-Dummys dienen in bestimten Konfigurationen dazu, eine ordnungsgemäße Kühlung und
Belüftung zu gewährleisten. Die folgenden Systemkonfigurationen erfordern, dass die angegebenen
Speichersockel jederzeit mit einem DIMM oder einem der mitgelieferten DIMM-Dummys bestückt sind:
• Laufwerkskonfiguration 16 × 2,5" oder 8 × 3,5" mit Hauptplatine S2600GZ (für 24 DIMMs):
Speichersockel 3 muss auf allen Speicherkanälen bestückt sein.
• Laufwerkskonfiguration 24 × 2,5" oder 12 × 3,5":
Speichersockel 2 muss auf allen Speicherkanälen bestückt sein, bei der Hauptplatine S2600GZ
zusätzlich Speichersockel 3.

DIMMs installieren

So installieren Sie DIMMs:
1. Beachten Sie die Sicherheits- und ESD-Hinweise am Anfang dieses Handbuchs.
2. Schalten Sie alle mit dem Server verbundenen Peripheriegeräte aus. Schalten Sie den Server
aus.
3. Ziehen Sie das Netzkabel vom Server ab.
4. Öffnen Sie das Gehäuse und lokalisieren Sie die DIMM-Sockel.
5. Drücken Sie die Halteklammern an den Enden der DIMM-Sockel nach außen.
6. Nehmen Sie ein DIMM aus der Verpackung. Berühren Sie das Modul nur an den Kanten.
7. Halten Sie das Modul über den Sockel. Bringen Sie die kleine Einkerbung an der unteren Seite
des Moduls mit der entsprechenden Markierung am Sockel zur Deckung.
8. Schieben Sie das DIMM in den Sockel.
9. Drücken Sie das DIMM senkrecht von oben in den Sockel, bis die Halteklammern einrasten.
Achten Sie darauf, dass die Klammern fest eingerastet sind.
10. Schließen Sie die Gehäuseabdeckung. Verbinden Sie den Netzstecker wieder mit dem Server.
MAXDATA Server PLATINUM 1600 IR M3

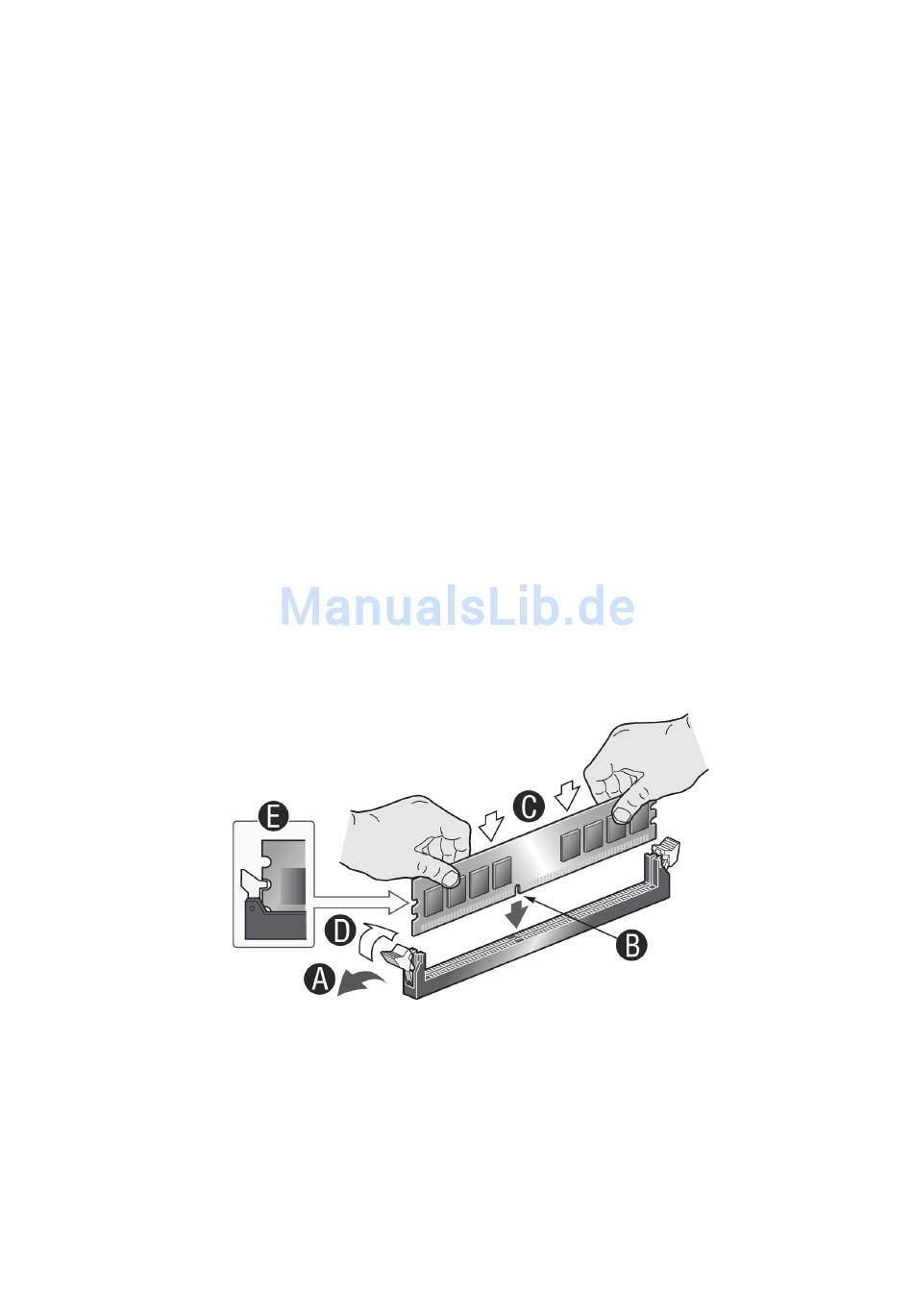

Abbildung 26. Speichermodule einbauen
