Equalizer oder Feedback
(schauen Sie sich in diesem Zusammenhang
die Phonic Geräte PCL3200, iA231F und I7100
näher an).
Verbinden Sie zu diesem Zweck die Ausgänge
MAIN L/R mit den Eingängen des externen
Geräts. Dort wird
bearbeitet und steht an den Ausgängen des
externen Geräts zur
verbinden Sie mit den Eingängen POWER
AMP INPUT.
10. PWR AMP IN L / R
Dies sind die Line Pegel Eingangsbuchsen der
eingebauten Endstufen A und B. Wenn die
Buchsen (durch externe Geräte) belegt sind,
ist der interne, direkte
Mischerteil zu Endstufe, unterbrochen.
Es gibt mehrere Anwendungen für diese
Buchsen: Vornehmlich in Verbindung mit den
Ausgangsbuchsen MAIN L / R (#9) können Sie
den Signalweg zwischen Mischerteil und
Endstufen unterbrechen, um externe Geräte
zur Klangverbesserung
Problembeseitigung
Kompressor, Feedback Silencer, Equalizer,
etc.
Sie können aber auch einfach dazu verwendet
werden, die internen
womöglich mit anderen Signalen als mit denen
aus dem Powermixer zu speisen – Ihrer
Fantasie sind da mal wieder keine Grenzen
gesetzt. Bedenken Sie dabei lediglich, dass es
dann keinen Lautstärkeregler
Endstufensignal gibt – die Eingänge sitzen
schaltungstechnisch direkt vor der Endstufe.
RÜCKSEITE

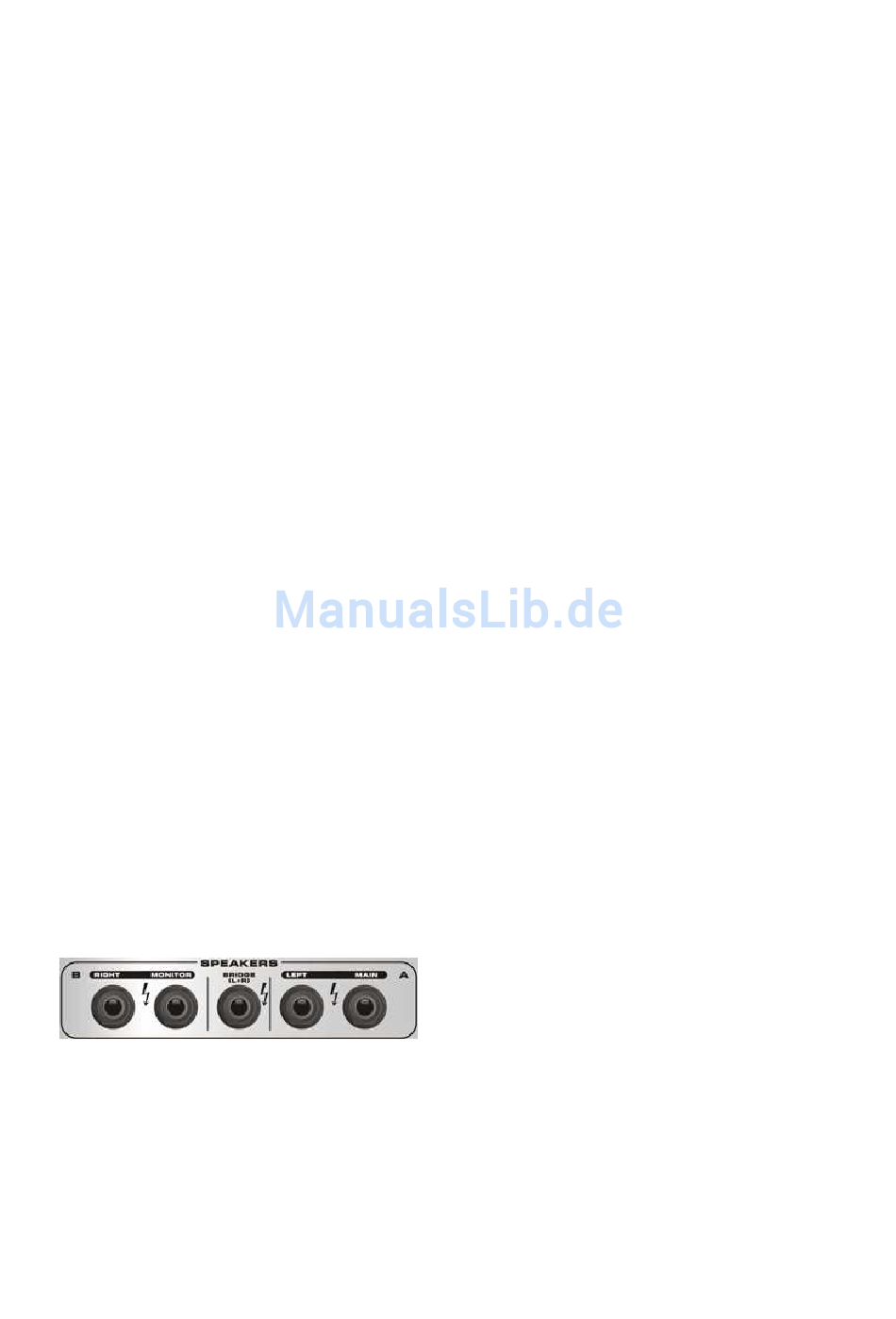

11. SPEAKERS
Dies sind die Lautsprecherausgänge der
Endstufenblöcke, demnach
passive Lautsprecher angeschlossen (und
keine anderen Line Pegel Geräte, z.B ein
Mischpult oder ein Aufnahmegerät, und auch
keine Aktivboxen!!!). Die Endstufenblöcke sind
mit A und B gekennzeichnet. Pro Block stehen
immerhin 375 Watt bei einer jeweiligen
Mindestlast von 4 Ohm zur Verfügung. Jeder
Endstufenblock
PHONIC CORPORATION – Bedienungsanleitung POWERPOD 1062 PLUS
Silencer sein
das Mischpultsignal
Verfügung. Diese
Signalweg von
bzw.
einzuschleifen, z.B.
Endstufenblöcke
für das
werden hier
hat zwei
Lautsprecheranschlüsse in Form von 6,3 mm
Klinkenbuchsen, die parallel verschaltet sind,
also dasselbe Signal tragen. Darüber hinaus
gibt es einen Klinkenausgang, der das mono
gebrückte Signal
ausreichende Erklärung dieses Begriffes bitte
den folgenden Abschnitt lesen).
EIN WORT ZU IMPEDANZEN VON
VERSTÄRKERN UND BOXEN
Eine Fehlanpassung
Lautsprechern führt zu Leistungseinbußen,
schlimmstenfalls zu massiven Schäden am
Gerät. Bei Transistorendstufen darf die
Mindestimpedanz (die sog. Last oder auch
Widerstand) nicht unterschritten werden,
bei Röhrenendstufen
überschritten werden.
Parallele Verdrahtung
Werden mehrere Boxen an eine Endstufe bzw.
Powermixer angeschlossen, handelt es sich in
aller Regel um eine parallele Verkabelung
(egal, ob mehrere Lautsprecheranschlüsse an
der Endstufe benutzt werden, oder ob von
einer Box zur nächsten durchgeschleift wird -
ja, das nennt man parallel, nicht seriell!). Die
Gesamtimpedanz verringert sich dann, die
Formel dafür lautet folgendermaßen:
1/Z1 + 1/Z2 + 1/Zn = 1/Zges. Z ist das Zeichen
für Impedanz.
Beispiel: Zwei 8 Ohm Boxen ergeben eine
Gesamtimpedanz von 4 Ohm, drei 8 Ohm
Boxen ergeben 2,66 Ohm, usw.
Gleichzeitig erhöht sich die Ausgangsleistung
der Endstufe um etwa die Hälfte – eine
Endstufe, die an
Ausgangsleistung hat, leistet an 4 Ohm ca.
375 Watt und an 2 Ohm etwa 500 Watt. Dabei
muss unbedingt auf die Mindestimpedanz der
Endstufe geachtet werden – bitte hierzu
sorgfältig die Datenblätter von Endstufen /
Powermixern lesen. Dort steht auch meist
ausdrücklich, ob die entsprechende Endstufe
2-Ohm tauglich ist oder nicht.
Achtung: POWERPOD 1062 PLUS ist nicht 2-
Ohm-tauglich. Bei einer Unterschreitung der
Mindestimpedanz von
Endstufe wärmer und schaltet bei einer Last
von etwa 3 Ohm ab – abhängig von der
Leistung, die von ihr gefordert wird.
Werden Boxen
Impedanzwerten zusammengeschaltet, erhält
die Box mit der geringsten Impedanz die
meiste Verstärkerleistung. Hat man zwei
prinzipiell gleiche
unterschiedlicher Impedanz, z.B. eine mit 8
überträgt (für eine
von Endstufen und
darf sie nicht
8 Ohm 245 Watt
4 Ohm wird die
mit unterschiedlichen
Boxen, jedoch mit
