Es gibt keinen ausgewiesenen Summen-
Lautstärkeregler für diesen Weg, d.h. die
Endlautstärke wird
Lautstärke der einzelnen
bestimmt. Dient dieser
Ansteuern eines Effektgeräts,
Rückführung aus dem Effektgerät in den Mixer
in der Regel über
Eingangskanalzüge realisiert.
Hinweis: Die Regler EFX SEND der einzelnen
Kanäle bestimmen auch den Pegel, der in den
internen Effektprozessor gelangt
EFFEKTGERÄTE: SERIELL ODER
PARALLEL?
Diese beiden Begriffe fallen häufiger, hier wird
erklärt, was damit gemeint ist.
„Seriell" bedeutet,
Audiosignal das Mischpult verlässt, zu einem
externen (Effekt-) Gerät geroutet und zum
Mischpult zurückgeführt
Kompressor, Limiter, grafischer Equalizer,
Noise Gate.
„Parallel" bedeutet, dass lediglich ein Anteil
des „trockenen" Original Signals zu einem
Effektgerät geroutet wird (AUX bzw. EFX
SEND), dort bearbeitet
zurückgeführt wird, wo es dann mit dem
„trockenen" Originalsignal gemischt wird -
vorausgesetzt, im externen Gerät ist das
Mischungsverhältnis
Effektsignal auf „100 % Effekt" eingestellt
(manchmal auch mit „wet" bezeichnet, im
Gegensatz zum unbearbeiteten Originalsignal,
das mit „dry" bezeichnet wird).
Die Ausgänge des Effektgerätes werden in der
Regel an einen STEREO AUX RETURN oder
einen der Stereoeingänge des Mischpults
angeschlossen. Die Signalstärke des Halls
kann nun mit
Lautstärkeregler eingestellt werden, d.h. es
wird Hall hinzugemischt. Das erklärt auch,
warum das Mischungsverhältnis im Effektgerät
unbedingt auf „100 % wet" stehen muss – die
Mischung von Original-
geschieht nämlich erst im Mixer.
Auf diese Art
Eingangskanäle ein
ansteuern. Beispiele: Hall, Delay, Chorus, etc.
Das gleiche Prinzip wird auch beim internen
Effektprozessor angewendet.
8. MONITOR
PHONIC CORPORATION – Bedienungsanleitung POWERPOD 1062 PLUS
lediglich durch die
Kanalsignale
Ausgang dem
wird die
einen der Stereo
dass das gesamte
wird. Beispiele:
und wieder
von Direkt- und
dem entsprechenden
und Effektsignal
können verschiedene
einziges Effektgerät

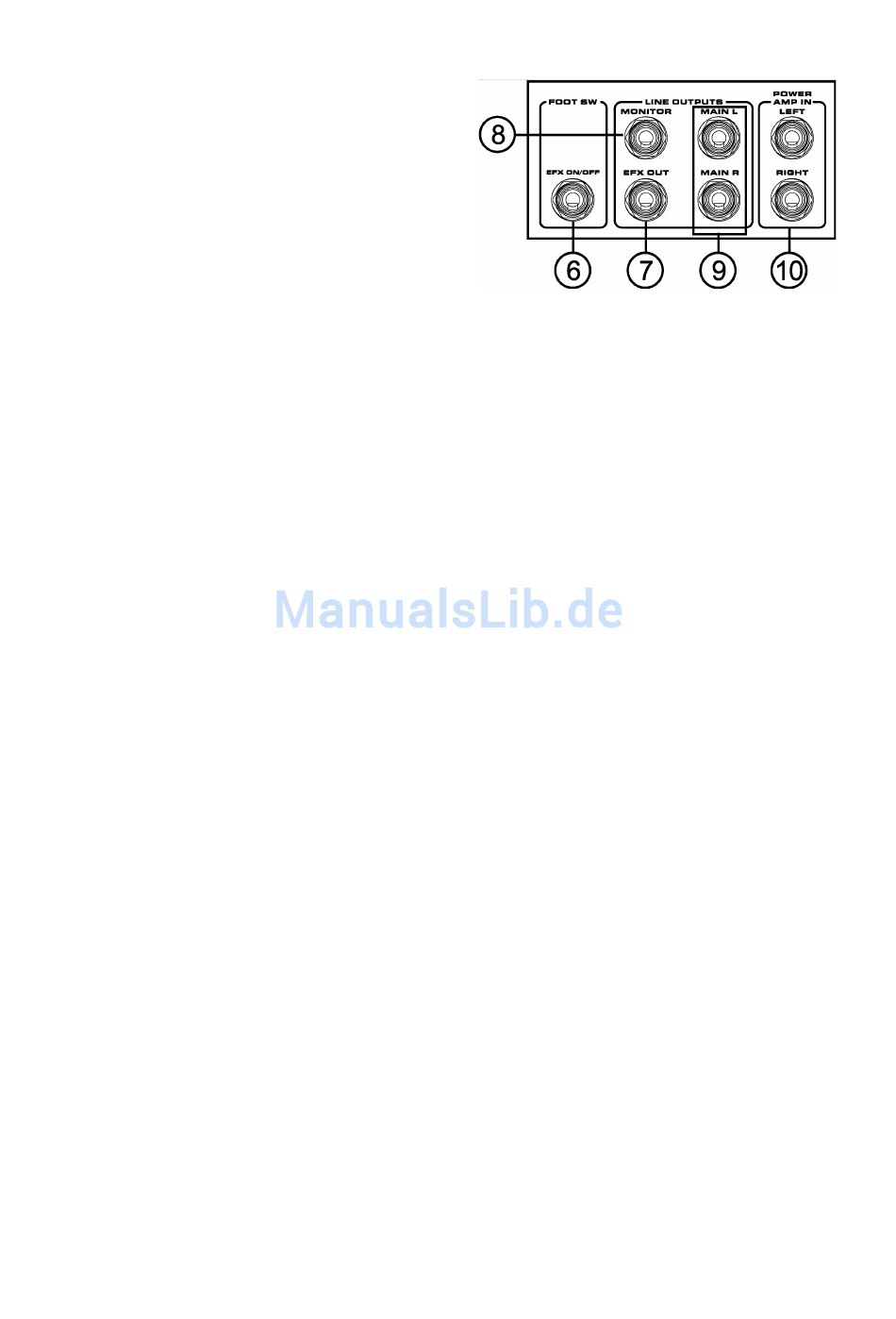

An dieser unsymmetrischen Klinkenbuchse
liegt das Line Pegel Signal der MONITOR
Sammelschiene an, also der einzelnen MONI
SEND Signale aus den Eingangskanälen
(#17). Sie können hier externe Geräte wie
Verstärker, Aktivboxen,
Aufnahmemedien
Ausgangslautstärke wird mit dem Regler
MONITOR (#32) kontrolliert.
Die Signale der einzelnen MONI Regler aus
den Kanälen sind pre Fader Signale, werden
also vor den jeweiligen Lautstärkereglern der
Kanäle abgegriffen. Daher eignet sich dieser
Ausgang in der Regel hervorragend für den
Anschluss von Bühnenmonitorsystemen
(Aktivboxen
Endstufen/Lautsprecherkombinationen).
9. MAIN L / R
Diese unsymmetrischen Klinkenbuchsen sind
die Hauptausgänge des Mischerteils mit Line
Pegel (nicht zu verwechseln
Lautsprecherausgängen!).
Schaltungstechnisch liegen diese Ausgänge
tatsächlich ganz am Ende der Signalkette des
Mischerteils, eben hinter dem MAIN Regler
(#33) und auch hinter
Equalizern (#27), sofern eingeschaltet. Sie
können diese Ausgänge dazu benutzen,
parallel zum Betrieb des Powermixers, externe
Geräte mit der gleichen
versorgen, wie sie im Powermixer existiert.
Mögliche Zielgeräte sind weitere Endstufen
oder Aktivmonitore. Das macht vor allem dann
Sinn, wenn Sie
Beschallungsaufgaben
Lautsprecher anschließen
weitere Beschallungszonen zu versorgen sind.
In Verbindung mit
Endstufe, POWER AMP IN A / B (#10), können
Sie diese Ausgänge dazu verwenden, in die
Signalkette zwischen Mischerteil und Endstufe
ein externes Gerät einzuschleifen, um den
Klang zu
Rückkopplungsprobleme zu beheben. Das
wird in den meisten Fällen ein Kompressor,
Effektgeräte oder
anschließen. Die
oder
mit den
den grafischen
Mischung zu
bei größeren
noch mehr
müssen oder
den Eingängen der
verfeinern oder
9
