ANSCHLÜSSE
EINGANGSKANÄLE

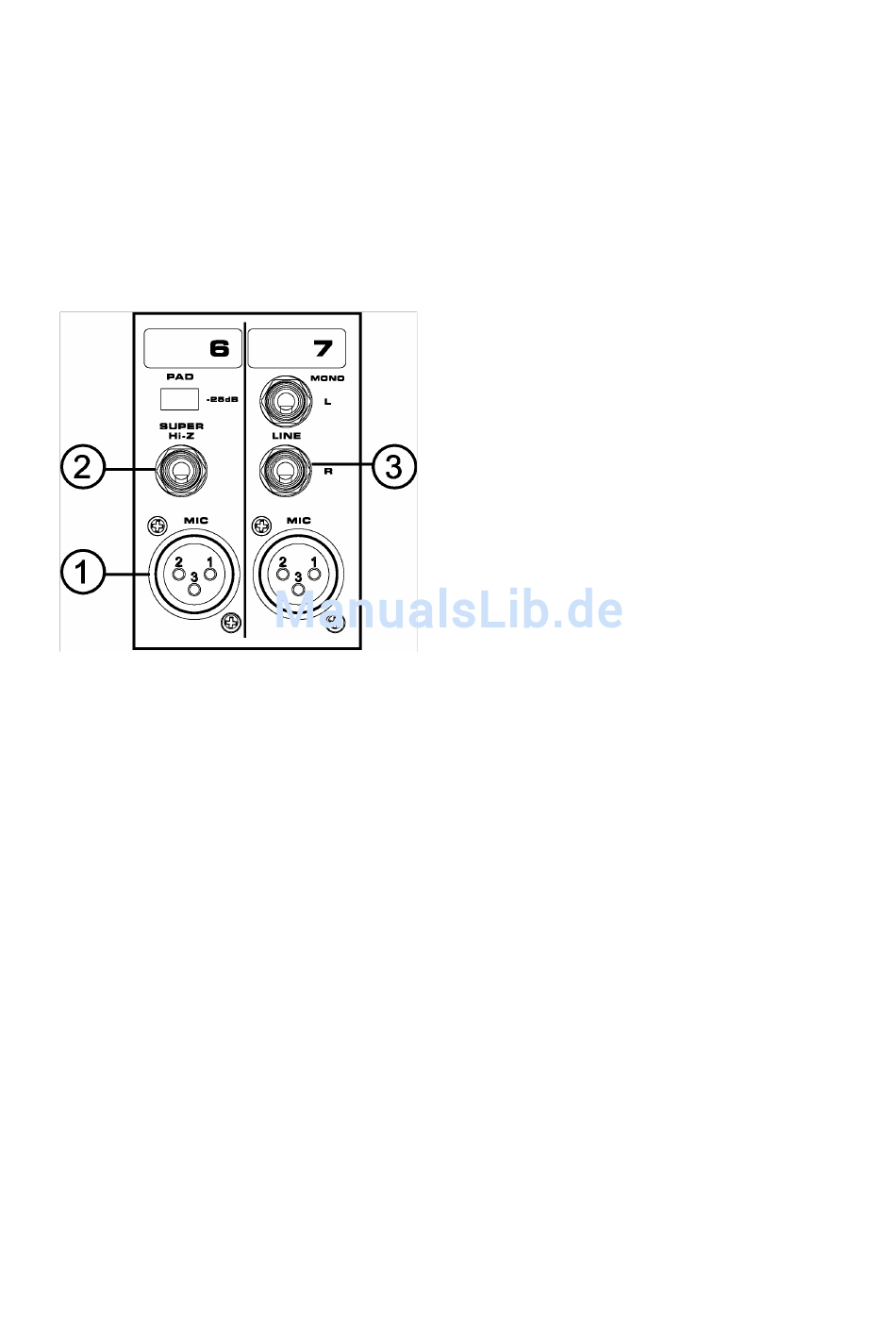

Der POWERPOD 1062 PLUS bietet Ihnen 10
Eingangskanäle, von
Stereoquellen ausgelegt sind. die Kanäle 1 ~ 9
bieten Mikrofoneingänge und symmetrische
bzw. unsymmetrische Line Eingänge.
1. LO-Z
Die symmetrischen Mikrofoneingänge sind als
weibliche XLR Buchsen
werden Geräte angeschlossen,
Ausgangssignale sogenannten „Mikrofonpegel"
mit einer relativ niedrigen Ausgangsimpedanz
haben, also Mikrofone
gedacht...) und DI Boxen. Es gibt jedoch auch
Geräte, die im Ausgang
verwenden, deren Ausgangspegel jedoch +4
dBu beträgt. Die
angeschlossen werden, der Eingangspegel
wäre sehr wahrscheinlich zu hoch und würde
die Eingangsschaltung verzerren, außerdem
stimmt die Eingangsimpedanz
Verwenden Sie für solche Signale die Line
Eingänge (#3) oder die HI-Z Eingänge (#2),
wobei Sie dann aber noch zusätzlich den PAD
Schalter (#20) betätigen sollten.
Wir empfehlen die
professionellen Mikrofonen mit symmetrischen
Ausgängen, egal ob dynamisch, Kondensator-
oder Bändchenmikrofon. Benutzen Sie bitte
nur hochwertige, niederohmige Kabel und
achten Sie auf die richtige Steckerbelegung.
Die Belegung der XLR Buchsen entspricht
dem internationalen Standard: 1 = Masse, 2 =
positiv, 3 = negativ.
PHONIC CORPORATION – Bedienungsanleitung POWERPOD 1062 PLUS
denen 4 für
ausgelegt. Hier
deren
(wer hätte das
XLR Buchsen
sollten hier nicht
nicht.
Verwendung von
Kondensatormikrofone und aktive DI Boxen
brauchen zum
Spannungsversorgung. Diese wird in der
Regel direkt über die Audioleitung, also das
Mikrofonkabel, mit
Phantomspeisung hergestellt. Wenn Sie die
Phantomspeisung einschalten (#28), sollten
alle Lautstärke Regler (Eingangskanäle, MAIN
und MONITOR) runter gedreht sein. Um
übermäßige Störgeräusche
angeschlossenen
vermeiden, sollten Sie Kondensatormikrofone
nicht einstecken,
Phantomspeisung eingeschaltet ist.
Also: Erst Mikrofon oder DI Box einstecken,
dann Phantomspeisung einschalten.... (siehe
auch #30).
Anmerkung: Verwenden
unsymmetrisches Mikrofon, wenn die Phantomspeisung
eingeschaltet ist – es könnte extremen Schaden nehmen.
Lassen Sie die Phantomspeisung
ausgeschaltet, wenn Sie Line Signale an den XLR Eingang
angeschlossen haben, oder nur dynamische Mikrofone
verwenden. Professionelle dynamische Mikrofone sind
zwar symmetrisch, und der Begriff „Phantomspeisung"
deutet eigentlich darauf hin, dass diese Speisespannung
für das Mikrofon „unsichtbar" ist, dennoch tun Sie gut
daran, die Phantomspeisung
einzuschalten, wenn sie auch benötigt wird.
2. HI-Z & SUPER HI-Z
HI-Z
An diese dreipolige 6,3 mm Klinkenbuchse
werden Geräte mit niederohmigem Linienpegel
angeschlossen, also
Mikrofonen, Geräte
elektronische Drums, CD Spieler, andere
Mixer, usw.
SUPER HI-Z (Kanäle 5 und 6)
Dieser dreipolige 6,3 mm Klinkenanschluss ist
besonders hochohmig ausgelegt. Hier können
Instrumente direkt angeschlossen werden, also
auch relativ
Ausgangssignale von
elektrischen Gitarren und Bässen.
Es können
unsymmetrische Signale verarbeitet werden.
Wenn Sie einen unsymmetrischen (also meist
zweipoligen) 6,3
verwenden, wandelt der Line Eingang das
Signal, das am Ring anliegt, automatisch in
Masse um. Der Ring muss mit Masse
verbunden sein,
unsymmetrisch ist.
Lesen Sie bitte unbedingt die Hintergrundinformationen,
die Ihnen das Kapitel „Symmetrisch und Unsymmetrisch"
liefert.
Betrieb eine
der sogenannten
in den
Lautsprechern zu
solange die
Sie niemals ein
auch dann
wirklich nur dann
mit Ausnahme von
wie Keyboards,
leistungsschwache
akustischen und
symmetrische oder
mm Klinkenstecker
wenn das Signal
6
