Lautstärke abhängig vom Regler MAIN. Falls
der grafische Equalizer (#26) eingeschaltet ist
(mit EQ IN #27), haben die Signale auch noch
diese Klangbearbeitung durchlaufen. Nun liegt
das linke Summensignal am Endstufenblock A
an (und somit an
Lautsprecherausgängen),
Summensignal am Endstufenblock B (dito).
BRIDGE L + R
Die oberste Stellung macht aus den beiden
Endstufenblöcken eine
welche die doppelte Ausgangsleistung der
einzelnen Endstufen hat. Das Eingangssignal
besteht dann aus dem zu einem Monosignal
zusammengefassten Stereo L / R Signal, in
der Lautstärke abhängig vom MAIN Regler
(#33). Auch hier kann das Summensignal
durch Hinzuschalten des unteren grafischen
Equalizers (#26) im Klang bearbeitet sein.
ACHTUNG: In diesem Fall, wenn die
Endstufen mono
werden, darf
Lautsprecheranschluss verwendet werden!
Achten Sie dann auch darauf, dass die
Mindestimpedanz von 8 Ohm auf keinen Fall
unterschritten wird
unbedingt die Ausführungen bei #11!

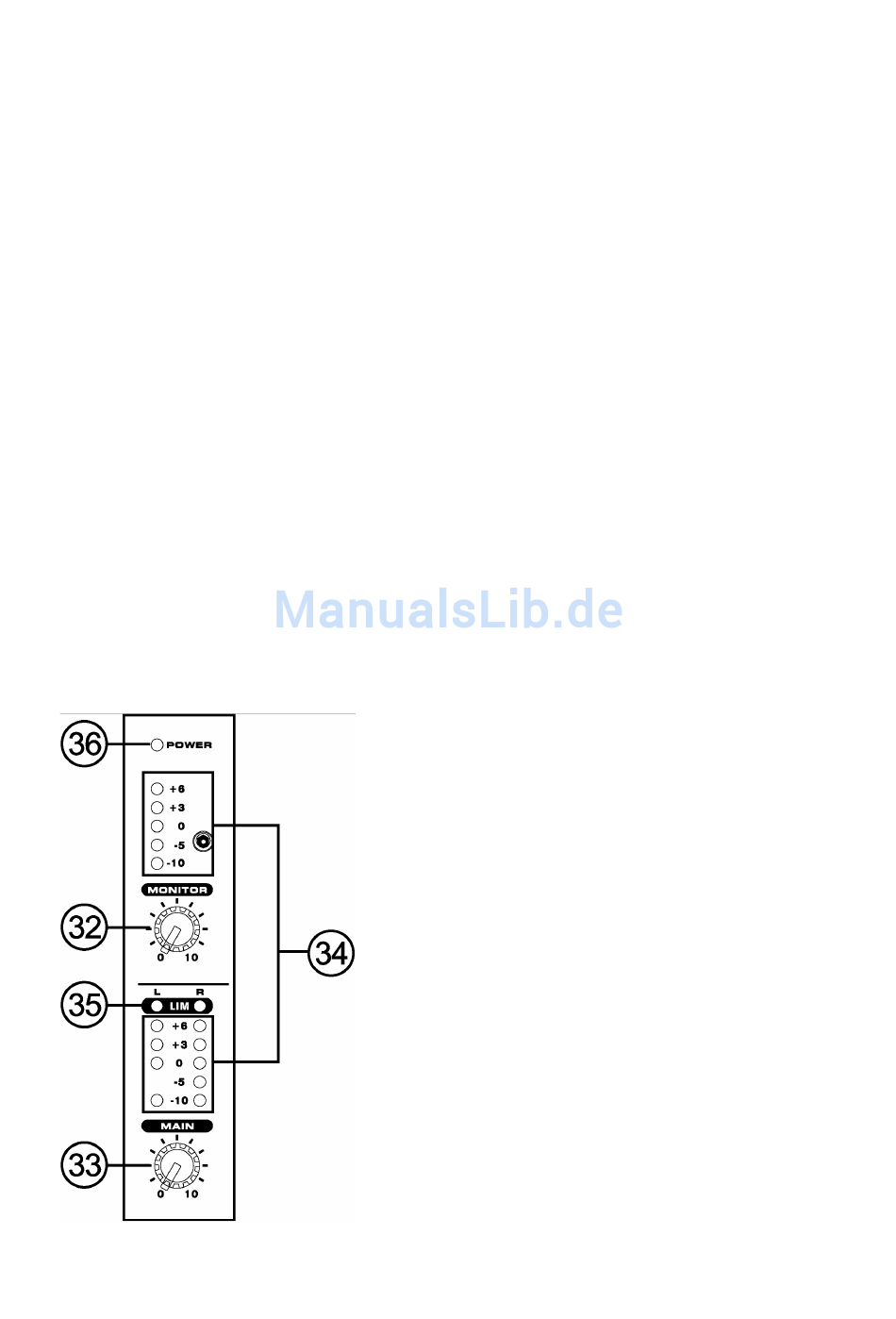

32. MONITOR / MAIN 2
PHONIC CORPORATION – Bedienungsanleitung POWERPOD 1062 PLUS
den entsprechenden
und das rechte
„Super Endstufe",
gebrückt betrieben
nur der mittlere
– lesen Sie hierzu
Dieser Drehregler bestimmt die endgültige
Lautstärke für die MONITOR Sammelschiene.
Damit regeln Sie die Gesamtlautstärke der
Signale aus den MONI Reglern (#17) in den
einzelnen Eingangskanälen sowie dem EFX
TO MONI Signal (#24), die an dem Ausgang
MONITOR OUTPUT (#8) anliegen. Ganz nach
links gedreht ist
geschaltet. Auch der angezeigte Pegel in der
oberen Pegelkette (#34) hängt von diesem
Regler ab.
Steht der Wahlschalter AMP MODE (#31) in
der unteren Position, also auf MONI / MAIN,
wird mit diesem Regler auch der Pegel in dem
Endstufenblock B
angeschlossenen Lautsprecher kontrolliert.
33. MAIN
Dieser Drehregler bestimmt die endgültige
Lautstärke für die linke und rechte MAIN
Sammelschiene, deren
Ausgängen MAIN OUTPUT (#9) anliegen.
Diese Summenschienen erhalten ihre Signale
aus den verschiedenen
(kontrolliert durch die LEVEL Regler #19)
sowie dem EFX TO MAIN Signal (#25). Ganz
nach links gedreht ist der Ausgang stumm
geschaltet. Auch der angezeigte Pegel in der
unteren Pegelkette (#34) hängt von diesem
Regler ab.
Abhängig von der Stellung des Schalters AMP
MODE (#31) wird hiermit auch die Lautstärke
der Endstufenblöcke geregelt (siehe dort).
34. PEGELANZEIGEN
Diese 5-stelligen LED
Pegelanzeigen für die beiden Sammelschienen
des Powermixers, also der MONITOR und der
MAIN Schienen. Der Anzeigebereich erstreckt
sich von –10 dB bis +6 dB pro Kanal. Für die
Monitorschiene gibt es eine LED Kette, da
dieser Weg nur mono ist. Die Summenschiene
MAIN verfügt über zwei LED Ketten, eine für
das linke, eine für das rechte Summensignal.
Die LED Ketten sitzen schaltungstechnisch
direkt vor den Summenausgängen MONITOR
OUT (#8) bzw. MAIN OUT (#9) sowie den
entsprechenden internen
hinter den jeweiligen Gesamtlautstärkereglern
#32 und #33 sowie den grafischen Equalizern.
Sie zeigen demnach ganz genau, wie stark
das interne Mischersignal
werden kann und soll, um die Endstufen
möglichst nicht zu überfahren, gleichzeitig aber
den besten Signal-Rauschabstand
garantieren.
der Ausgang stumm
und damit der dort
Signale an den
Eingangskanälen
Ketten sind die
Endstufen, also
ausgesteuert
