Phonic Powerpod 1062 Plus Bedienungsanleitung Seite 22

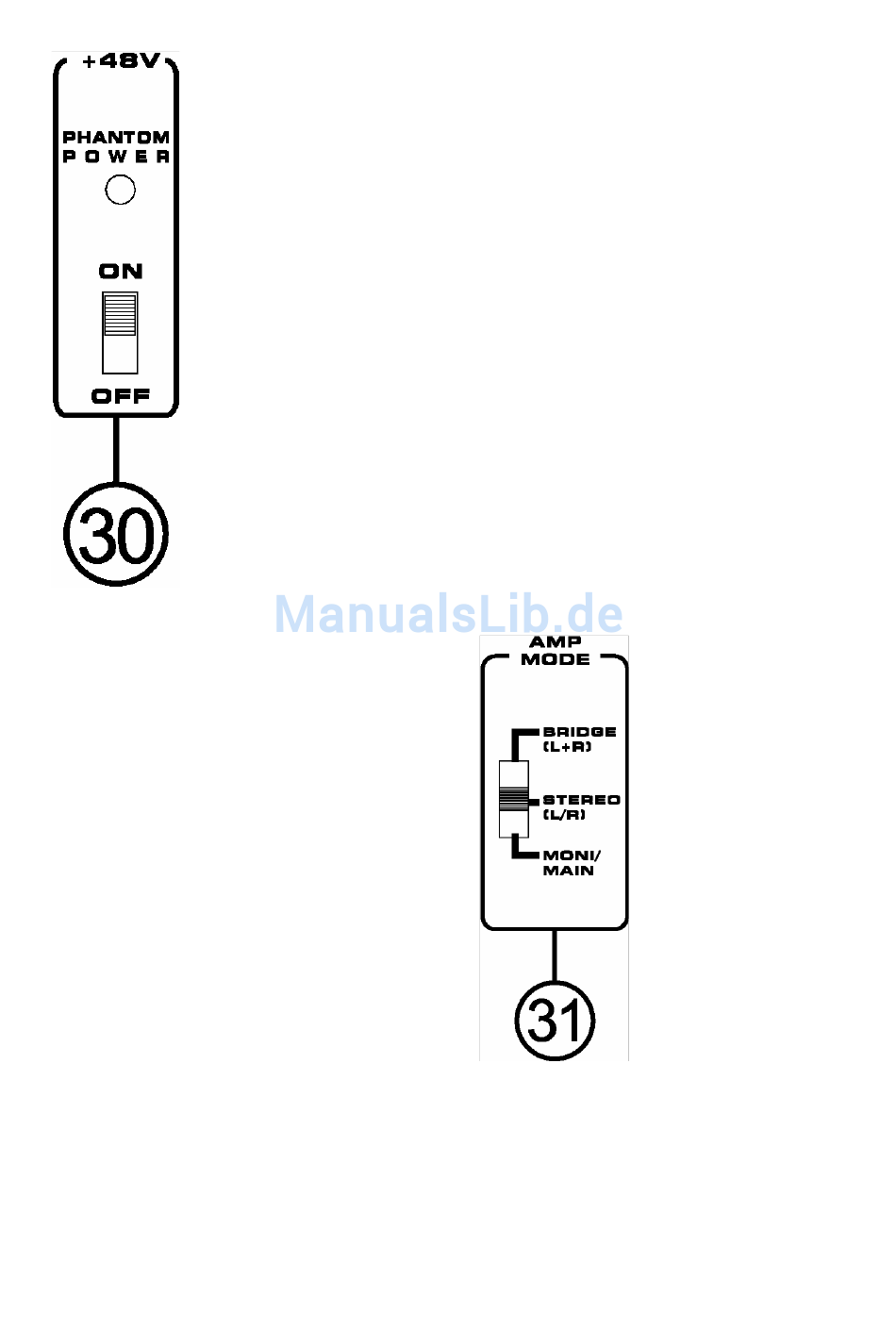

Dies ist der globale Schalter
für
Phantomspeisung.
unteren Position (OFF) ist
die
ausgeschaltet. In der oberen
Stellung (ON) liegt an allen
Mikrofoneingängen
Versorgungsspannung
48 V DC an. Zur Kontrolle
leuchtet die dazugehörige
rote LED auf.
Die
Schaltungen
Kondensatormikrofonen und
aktiven DI Boxen benötigen
eine Spannungsversorgung.
Diese wird entweder durch
eine interne Batterie oder
über die Phantomspeisung
hergestellt,
Mischpult über die Leitungen
des
transportiert wird.
Solange
Phantomspeisung eingeschaltet ist, sollten Sie
keine Kondensatormikrofone einstecken. D.h.
erst Mikrofon
Phantomspeisung einschalten...
Bevor Sie die Phantomspeisung einschalten,
müssen alle Ausgangsregler runter gedreht
sein, um übermäßige Störgeräusche und
Schäden in den
Lautsprechern zu vermeiden.
„Phantom" heißt diese
deshalb, weil sie von anderen, dynamischen
Mikrofonen, die keine
benötigen, ganz einfach ignoriert wird – sofern
es sich um ein Mikrofon mit symmetrischem
Ausgang handelt!
Technisch gesprochen
Phantomspeisung auf ein System, bei dem das
Audiosignal der symmetrischen Leitung in
einem Differential- Modus zugeführt wird,
während der Gleichstrom in einem Common-
Modus zugeführt wird.
„wandern" über die Pole 2 und 3 der
Mikrofonleitung, der Strom hingegen simultan
über die gleichen Pole. Pol 1 stellt die Erdung
für Audio und Strom.
Mikrofone, die keine
benötigen, ignorieren einfach die Zwischen Pol
2 und Pol 3 anliegende Spannung. wenn man
mit einem Voltmeter die Spannung zwischen
Pol 2 und Pol 3 misst, zeigt die Anzeige 0 Volt
PHONIC CORPORATION – Bedienungsanleitung POWERPOD 1062 PLUS
die 48 Volt
In der
Phantomspeisung
eine
von
elektrischen
in
die vom
Mikrofonkabels
die
einstecken, dann
angeschlossenen
Stromversorgung
Stromversorgung
bezieht sich die
Die Audiosignale
Stromversorgung
DC an, und nichts anderes erkennt auch das
dynamische Mikrofon. Misst man zwischen Pol
2 und Pol 1, oder Pol 3 und Pol 1, wird die
Phantomspeisungsspannung – in der Regel 48
Volt – angezeigt, ohne dass ein Mikrofon
angeschlossen ist. Ein dynamisches Mikrofon
ignoriert die Spannung ebenso wie der
Mischpulteingang.
Um mit der Phantomspeisung kompatibel zu
sein, muss ein Gerät (Mikrofon, Vorverstärker
mit mikrofonartigem Ausgang oder eine DI
Box) mit einem symmetrischen, niederohmigen
Ausgang ausgestattet sein. Das schließt die
meisten auf dem Markt befindlichen Aufnahme
und Live Mikrofone ein.
WARNUNG: Verwenden Sie niemals unsymmetrierte
Mikrofone, wenn die Phantomspeisung eingeschaltet ist –
sie könnten sehr wohl extremen Schaden nehmen.
Versuchen Sie also niemals, an ein unsymmetrisches
Mikrofon einfach einen XLR Stecker anzubringen. Auch
ein externes Mischpult,
Mikrofoneingänge angeschlossen wird, könnte Schaden
nehmen, wenn die Phantomspeisung aktiviert ist. Da
Mischpulte und andere Geräte in der Regel Line Pegel
abgeben, sollten deren Ausgänge immer an die Line
Eingänge im Powerpod angeschlossen werden.
31. AMP MODE
Dieser
bestimmt, welche Signale
die
Endstufen
sollen, die dann an den
Lautsprecher Ausgängen
zu hören sind. Achten Sie
bitte darauf, die Stellung
des Schalters mit den
Lautsprechern in Einklang
zu bringen.
MONI / MAIN
In der untersten Position
verarbeitet die Endstufe A
das MAIN Signal. Es ist in
der Lautstärke abhängig
vom Regler MAIN (#33)
und, falls eingeschaltet,
auch
grafischen Equalizer (#26). Die Endstufe B
erhält das MONITOR Signal, abhängig vom
Lautstärkeregler MONITOR (#32) und, falls
eingeschaltet, im Klang
oberen grafischen Equalizer.
STEREO L / R
In der mittleren Position des Schalters erhalten
die Endstufenblöcke die Signale aus dern
Summenschienen MAIN
dessen Ausgänge an die
3-fach
Schiebeschalter
eingebauten
übertragen
angeschlossenen
vom unteren
beeinflusst vom
L / R, in der
