Inhaltszusammenfassung für Phonic AM440

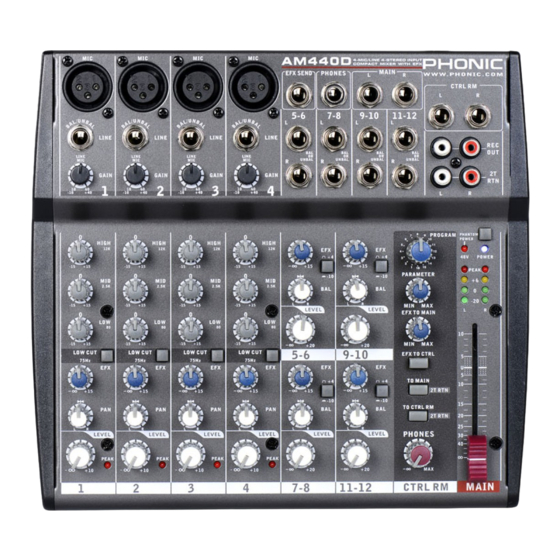

- Seite 1 AM440D AM440/ Benutzerhandbuch AM440D/ AM440W...
- Seite 2 AM440/AM440D /AM440W Kompaktmixer DEUTSCH..............I V1.0 31/08/2012...
-
Seite 3: Inhaltsverzeichnis
VOR DER INBETRIEBNAHME.............1 AM440W BLUETOOTH EINRICHTUNG........2 BESCHREIBUNG DES ANSCHLUSSFELDS.......3 BESCHREIBUNG DER BEDIENFLÄCHE........5 TECHNISCHE DATEN..............12 ANHANG TABELLE DER EFFEKTE.............1 ANWENDUNG................2 DIMENSIONS................3 SCHEMAS SYNOPTIQUES............4 Phonic behält sich das Recht vor, zu verbessern oder zu modifizieren Informationen in diesem Dokument ohne Ankündigung vorzunehmen. -
Seite 4: Wichtige Sicherheitsanweisungen
WICHTIGE SICHERHEITSANWEISUNGEN! Alle Phonic Geräte sind für einen dauerhaften, sicheren Betrieb ausgelegt. Wenn Sie sich an die folgenden Anweisungen halten, können Sie Schaden von sich, anderen und dem Gerät fernhalten. Lesen Sie diese Sicherheitsanweisungen, bevor Sie das Gerät Vermeiden Sie hohe Lautstärken über einen längeren Zeitraum. -
Seite 5: Einführung
EINFÜHRUNG ● Control Room Ausgänge für den Anschluss vonAbhörmonitoren Vielen Dank, dass Sie sich für einen hochwertigen Phonic Mixer ● Symmetrischer Summenausgang mit professionellem, 60 mm aus der neuen AM Serie entschieden haben. Die Mischpulte Flachbahn Schiebesteller für die Endlautstärke AM440/440D/440W wurden für all diejenigen Anwender... -
Seite 6: Am440W Bluetooth Einrichtung
Stereokanal 11/12. 5. Sollte die Verbindung nicht zustande kommen, kann es daran liegen, dass der Phonic Mixer bereits mit einem anderen Gerät verbunden ist. Schalten Sie den Mixer aus und wieder an und versuchen Sie erneut, die Verbindung herzustellen. -
Seite 7: Beschreibung Des Anschlussfelds
BESCHREIBUNG DES ANSCHLUSSFELDS STEREO LINE EINGÄNG AM440 und 240D verfügen über vier Stereo Kanäle, die jeweils OBERSEITE mit zwei symmetrischen, dreipoligen 6,3 mm Klinkenbuchsen ausgestattet sind (Sie können aber auch unsymmetrische 1. XLR MIC EINGÄNGE Signale anschließen). Diese Stereo Eingangskanäle sind für Die symmetrischen Mikrofoneingänge sind als weibliche XLR... - Seite 8 230VAC / 14,8 x 2 VDC CTRL RM Bitte verwenden Sie nur das Phonic Originalnetzteil. CTRL RM ist eine Abkürzung für Control Room, damit ist der Regieraum gemeint. Es gibt zwei unsymmetrische Externe Netzteile haben den Vorteil, dass Brummeinstreuungen Klinkenbuchsen (linker und rechter Kanal) für den Anschluss von...
-
Seite 9: Beschreibung Der Bedienfläche
Extremeinstellungen der Klangregler Phasenverschiebungen Gerade der Mittenbereich ist derjenige, wo sich die musikalische des Signals einher, die den Gewinn eben dieser Klangverfor- Hauptinformation abspielt. Dieser Bereich ist optimal abgestimmt mung vollkommen zunichte machen. auf die meisten Gesangs- und Sprechstimmen. Achten Sie bei AM440/AM440D/AM440W... - Seite 10 Tipp: Beim sogenannten „Soundcheck“, also dem Einstellen der Anlage vor der eigentlichen Aufführung, aber auch beim Abhören Darüber hinaus verfügt AM440 noch über die Funktion AUX TO einzelner Kanäle in der Studiosituation, ist man geneigt, Bässe CTRL RM (#29). Dahinter verbirgt sich die Möglichkeit, das AUX und Höhen anzuheben und die Mitten abzusenken.
- Seite 11 Mischpult möglichst nur in klimatisierten Räumen betreiben; ver- oder rechts) in der Summenmischung mehr Gewichtung erlangt. meiden Sie das Rauchen in der Nähe des Pultes (oder über- haupt...), halten Sie Lebensmittel fern und stellen Sie Ihr Phonic Mischpult bitte nicht in die Küche! 18. PEAK (nur Monokanäle) Diese rote LED ist die Spitzenpegelanzeige und leuchtet auf, Einmal pro Woche sollten Sie die Regler vollständig hin und her...
- Seite 12 Effektprogramm „Pink Noise“ auf. Nun können Sie TAP DELAY mit einem Audio-Messgerät, z. B. dem Phonic PAA6 oder PAA3, Wird ein “TAP DELAY” Programm aufgerufen (A0 bis A8, sie un- den Raum einmessen und geeignete Maßnahmen zur Verbesse- terscheiden sich in der Anzahl der Wiederholungen), kann der rung der Raumakustik vornehmen.
-
Seite 13: Summen Sektion
SUMMEN SEKTION 27. AUX SEND (nur AM440) 26. PHANTOM POWER (+48 V) = PHANTOMSPEISUNG Dieser Regler kontrolliert die Gesamtlautstärke des AUX Kondensatormikrofone und aktive DI Boxen brauchen eine Ausspielweges, bevor das Signal an dem Ausgang AUX SEND Spannungsversorgung. Diese wird entweder durch eine interne (#4) zur Verfügung steht. - Seite 14 AUX SEND Signal, sofern der einem vielseitigen Arbeitsgerät. Wenn Sie die AUX Schiene Schalter AUX TO CTRL (#29) gedrückt wird (beim AM440) bzw. zum Ansteuern einer weiteren Beschallungszone oder eines das EFX RETURN Signal, sofern der Schalter EFX TO CTRL Bühnenmonitorsystems verwenden, können Sie mit dieser...
- Seite 15 über den Stereokanal 11/12 das Audiosignal empfangen und übertragen werden. Nochmaliges Drücken des Schalters beendet den Bluetooth Empfang. Wenn Sie Audio per Bluetooth empfangen, sollten Sie die Klinkenbuchsen des Stereokanals 11/12 (#9) nicht belegen, sonst kommt es zu Beeinträchtigungen der Audioqualität. AM440/AM440D/AM440W...
-
Seite 16: Technische Daten
TECHNISCHE DATEN Eingänge AM 440 AM 440D AM 440W Anzahl der Kanäle symmetrische Mono Mic / Line Kanäle symmetrische Stereo Line Kanäle Stereo AUX Return nein nein nein 2T RTN (Zweispur Eingang) Stereo Cinch Stereo Cinch Stereo Cinch Ausgänge Stereo Summen L / R 2 x 6,3 mm TRS Klinke, sym- 2 x 6,3 mm TRS Klinke, sym- 2 x 6,3 mm TRS Klinke, sym-... - Seite 17 242 x 55 x 225 mm 242 x 55 x 225 mm 242 x 55 x 225 mm Abmessungen (B x H x T) (9.5” x 2.16” x 8.86”) (9.5” x 2.16” x 8.86”) (9.5” x 2.16” x 8.86”) AM440/AM440D/AM440W...
- Seite 18 M&T Musik & Technik Division of MUSIK MEYER GmbH Industriestrasse 20 35041 Marburg - Germany +49 (0) 6421-989-1500 email: info@musikundtechnik.de www.phonic.info...
-
Seite 19: Tabelle Der Effekte
100mS - 2.7S HEAVY PHASER 1 TAP DELAY 100mS - 2.7S TEST TONE FREQUENCY FORME HEAVY PHASER 2 WILD PHASER 1 LOW FREQUENCY 100Hz SINEWAVE WILD PHASER 2 MID FREQUENCY 1kHz SINEWAVE HIGH FREQUENCY 10kHz SINEWAVE PINK NOISE 20Hz~20kHz AM440/AM440D/AM440W... -
Seite 20: Anwendung
ANWENDUNG Auf den folgenden Seiten sind einige typische Anwendungsgebiete für die Mischer AM440/440D/440W aufgezeigt. Natürlich erhebt diese Auflistung keinen Anspruch auf Vollständigkeit. Die Beispiele sollen Ihnen eine Vorstellung darüber geben, wofür die ganzen Ein- und Aus- gänge verwendet werden können. Lassen Sie Ihrer Phantasie freien Lauf. So kommen Sie womöglich auch auf ungewöhnliche Lösungen bei Aufgaben in der Beschallungs- und Aufnahmetechnik. -
Seite 21: Abmessungen
ABMESSUNGEN Der AM440 und AM440D haben genau die gleichen Abmessungen. * Alle Abmessungen sind in mm / Zoll. AM440/AM440D/AM440W... - Seite 22 BLOCKSCHALTBILDER AM440 BLOCK DIAGRAMS DIAGRAMAS DE BLOQUE 线路图 AM440 AM440 / AM440D AM440/AM440D/AM440W...
- Seite 23 BLOCKSCHALTBILDER AM440D AM440/AM440D/AM440W...
- Seite 24 BLOCKSCHALTBILDER AM440W AM440/AM440D/AM440W...
-
Seite 25: Symmetrisch Und Unsymmetrisch
Signalwegen und sind deshalb gleichphasig. In der Eingangssektion wird also die Phase des einen Störsignals wiederum um 180° gegenüber dem anderen gedreht und aufad- diert – und somit löschen sich diese beiden Signale gegenseitig aus. Fazit: Das Nutzsignal wird übertragen, Störeinstreuungen ausgelöscht. AM440/AM440D/AM440W... - Seite 26 Sie eine größere Anzahl von Leistungsend- stufen verwenden. Lassen Sie die Erdung zwischen den Racks und dem Stromver- teiler von einem Elektriker überprüfen. Stellen Sie sicher, dass eine, und zwar nur eine, Netzerdung für das komplette Audio- bzw. Videosystem existiert (sog. sternförmige Stromversorgung). AM440/AM440D/AM440W...
-
Seite 27: Typische Kabelverbindungen
TYPISCHE KABELVERBINDUNGEN Die folgende Abbildung mit typischen Kabelverbindungen ist in sieben Abschnitte unterteilt: SYMMETRISCH, UNSYMMETRISCH, INSERT KABEL, SYMMETRISCHES Y-KABEL, KOPFHÖRER VERTEILER, UNSYMMETRISCHES Y-KA- BEL, SPEAKON LAUTSPRECHERKABEL. In jedem Abschnitt finden sich verschiedene Verdrahtungsvorschläge für unterschiedliche Anwenungen. - Seite 28 Einschleifpunkt. Eine Unterbrechung des Signalweges, um ein externes Gerät “einzuschleifen”, z.B. Kompressor, Gate, etc. Panoramaregler. Verteilt ein Signal auf die linke und rechte Summe. Peaking Bandpass. Glockencharakteristik. Ein Klangregler bearbeitet nur einen bestimmten Frequenzbereich, der nach oben und unten begrenzt ist. AM440/AM440D/AM440W...
- Seite 29 AM440/AM440D/AM440W...
