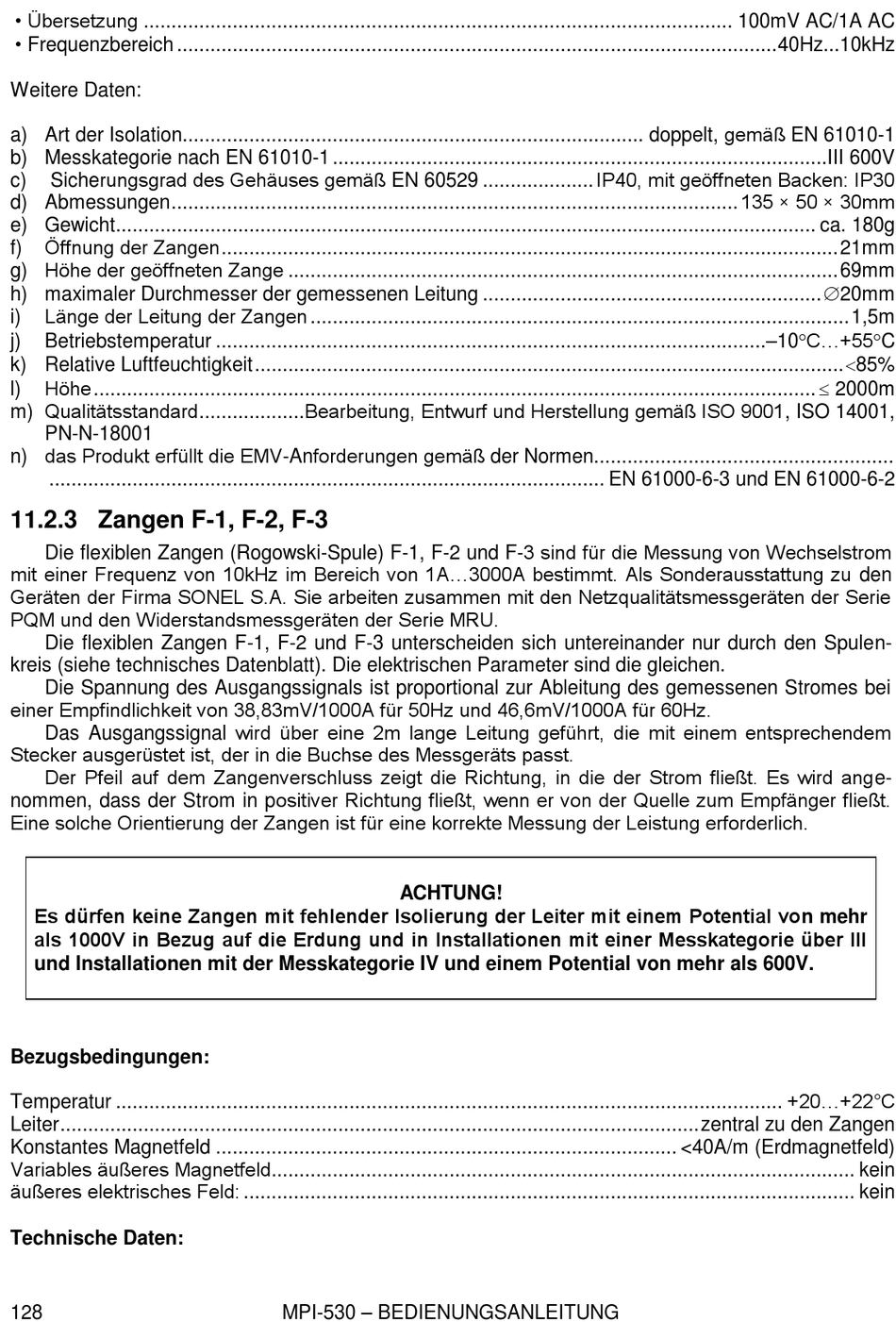

• Übersetzung .......................................................................................................... 100mV AC/1A AC
• Frequenzbereich ............................................................................................................ 40Hz...10kHz
Weitere Daten:
a) Art der Isolation................................................................................... doppelt, gemäß EN 61010-1
b) Messkategorie nach EN 61010-1 .........................................................................................III 600V
Sicherungsgrad des Gehäuses gemäß EN 60529 .................... IP40, mit geöffneten Backen: IP30
c)
d) Abmessungen ...................................................................................................... 135 × 50 × 30mm
e) Gewicht .............................................................................................................................. ca. 180g
Öffnung der Zangen ............................................................................................................... 21mm
f)
g) Höhe der geöffneten Zange ................................................................................................... 69mm
h) maximaler Durchmesser der gemessenen Leitung ............................................................. 20mm
Länge der Leitung der Zangen ................................................................................................. 1,5m
i)
j) Betriebstemperatur ...................................................................................................–10C...+55C
k) Relative Luftfeuchtigkeit .......................................................................................................... 85%
Höhe ..................................................................................................................................  2000m
l)
m) Qualitätsstandard ...................Bearbeitung, Entwurf und Herstellung gemäß ISO 9001, ISO 14001,
PN-N-18001
n) das Produkt erfüllt die EMV-Anforderungen gemäß der Normen......................................................
.................................................................................................... EN 61000-6-3 und EN 61000-6-2

11.2.3 Zangen F-1, F-2, F-3

Die flexiblen Zangen (Rogowski-Spule) F-1, F-2 und F-3 sind für die Messung von Wechselstrom
mit einer Frequenz von 10kHz im Bereich von 1A...3000A bestimmt. Als Sonderausstattung zu den
Geräten der Firma SONEL S.A. Sie arbeiten zusammen mit den Netzqualitätsmessgeräten der Serie
PQM und den Widerstandsmessgeräten der Serie MRU.
Die flexiblen Zangen F-1, F-2 und F-3 unterscheiden sich untereinander nur durch den Spulen-
kreis (siehe technisches Datenblatt). Die elektrischen Parameter sind die gleichen.
Die Spannung des Ausgangssignals ist proportional zur Ableitung des gemessenen Stromes bei
einer Empfindlichkeit von 38,83mV/1000A für 50Hz und 46,6mV/1000A für 60Hz.
Das Ausgangssignal wird über eine 2m lange Leitung geführt, die mit einem entsprechendem
Stecker ausgerüstet ist, der in die Buchse des Messgeräts passt.
Der Pfeil auf dem Zangenverschluss zeigt die Richtung, in die der Strom fließt. Es wird ange-
nommen, dass der Strom in positiver Richtung fließt, wenn er von der Quelle zum Empfänger fließt.
Eine solche Orientierung der Zangen ist für eine korrekte Messung der Leistung erforderlich.
Es dürfen keine Zangen mit fehlender Isolierung der Leiter mit einem Potential von mehr
als 1000V in Bezug auf die Erdung und in Installationen mit einer Messkategorie über III
und Installationen mit der Messkategorie IV und einem Potential von mehr als 600V.
Bezugsbedingungen:
Temperatur ........................................................................................................................ +20...+22°C
Leiter ................................................................................................................... zentral zu den Zangen
Konstantes Magnetfeld ................................................................................... <40A/m (Erdmagnetfeld)
Variables äußeres Magnetfeld......................................................................................................... kein
äußeres elektrisches Feld: .............................................................................................................. kein
Technische Daten:
128
