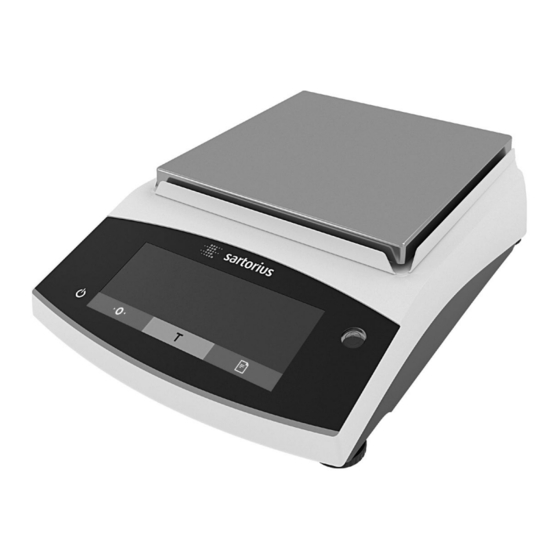

Inhaltszusammenfassung für Sartorius Entris BCE serie

  • Seite 46 Inhalt Inhalt 1 Über diese Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 7 Systemeinstellungen .
  • Seite 47 17 Sartorius Service . . . . . . . . . . . . . . . . . . .
  • Seite 48: Über Diese Anleitung

    Über diese Anleitung Über diese Anleitung Zielgruppen Die Anleitung richtet sich an die folgenden Zielgruppen . Die Zielgruppen müssen über die genannten Kenntnisse verfügen . Gültigkeit Zielgruppe Kenntnisse und Qualifiaktionen Diese Anleitung ist Teil des Geräts . Die Anleitung gilt für das Bediener Der Bediener ist mit dem Betrieb des Geräts und Gerät in den folgenden Ausführungen:...
  • Seite 49: Sicherheitshinweise

    Genehmigung durch Sartorius gestattet . verhindern . Das Gerät nicht öffnen . Beschädigungen umgehend durch den Sartorius Service beheben lassen . Die Wartungsintervalle einhalten (Intervalle und Wartungs- tätigkeiten siehe Kapitel „9 .2 Gerät reinigen“, Seite 72) . Symbole am Gerät Alle am Gerät aufgebrachten Symbole müssen in einem...
  • Seite 50: Elektrische Ausrüstung

    Die persönliche Schutzausrüstung schützt vor Gefährdungen tung des Geräts dürfen nur vom Sartorius Service vorgenom- durch die verarbeiteten Materialien . men werden . Das Gerät darf nur vom Sartorius Service geöffnet Wenn der Arbeitsbereich oder der Prozess, in dem das Gerät werden .
  • Seite 51: Gerätebeschreibung

    Gerätebeschreibung Gerätebeschreibung Geräteanschlüsse Geräteübersicht Abb . 2: Präzisionswaage (Rückansicht) Pos. Bezeichnung Beschreibung Verriegelungs- Schützt das Gerät gegen Verände- Abb . 1: Präzisionswaage (Vorderansicht) schalter rungen der Geräteeinstellungen . Ist bei konformitäts bewerteten Gerä- Pos. Bezeichnung Beschreibung ten versiegelt . Waagschale Zum Auflegen des Wägeguts Spannungsversor- Anschluss für Spannungsversorgung...
  • Seite 52: Bedienkonzept

    Bedienkonzept Bedienkonzept Anzeige Menü-und Systemeinstellungen Bedienanzeige im Wägebetrieb Abb . 4: Anzeige Menü- und Systemeinstellungen (Beispiel) Pos. Bezeichnung Beschreibung Menü- oder Para- metereintrag Anzeige [Auswahl] Abb . 3: Bedienanzeige im Wägebetrieb (Beispiel) Menüebene Zeigt die Position des angezeig- Pos. Bezeichnung Beschreibung ten Menüs oder Parameters bis in 4 Ebenen an...
  • Seite 53: Schaltflächen

    Bedienkonzept 4.2.1 Schaltflächen Symbol Bezeichnung Beschreibung Schaltfläche − Bei getippter Schaltfläche: Schaltet die Bedienanzeige ein . [Ein / Aus] − Bei lang gedrückt gehaltener Schaltfläche: Schaltet die Bedienanzeige aus . Schaltfläche [Menü] − Bei getippter Schaltfläche: Öffnet das Einstellungsmenü . −...
  • Seite 54: Anzeigen In Der Bedienanzeige

    Bedienkonzept Anzeigen in der Bedienanzeige Symbol Bezeichnung Beschreibung Anzeige [Zählen] Zeigt, dass die Anwendung „Zählen“ gewählt ist . Anzeige [Prozentwägen] Zeigt, dass die Anwendung „Prozentwägen“ gewählt ist . Anzeige [Verrechnen] Zeigt, dass die Anwendung „Verrechnen“ gewählt ist . Anzeige [Tierwägen] Zeigt, dass die Anwendung „Tierwägen“...
  • Seite 55: Menüstruktur

    Bedienkonzept Symbol Bezeichnung Beschreibung Anzeige [Brutto] Zeigt, dass es sich bei der Anzeige um einen Brutto-Wert handelt . Anzeige [Auswahl] Im Menü: Kennzeichnet den ausgewählten Parameter . Wenn die Anwendung „Verrechnen“ oder „Dichtebestimmung“ aktiv ist: Zeigt, dass es sich bei der Anzeige um einen verrechneten Wert handelt . Anzeige [Einheitensym- Zeigt die eingestellte Gewichtseinheit, z .
  • Seite 56 Bedienkonzept Ebene 1 Ebene 2 Beschreibung ANWEND . WIEGEN − Den Wägewert eines Wägeguts ermitteln . „Anwendungen“ − Die Funktionen für alle Anwendungen aktivieren . ZAEHLEN Die Anzahl von Teilen ermitteln, die ein annähernd gleiches Stückgewicht haben . PROZENT Den prozentualen Anteil eines „Prozentwägen“...
  • Seite 57: Menüstruktur „Einheitenwechsel

    Installation Installation 4.4.2 Menüstruktur „Einheitenwechsel“ In Menüs navigieren (siehe Kapitel 4 .5, Seite 56) . Ebene 1 Beschreibung Lieferumfang Einheit 1 - Einheit Die angezeigte Gewichtseinheit und die Auflösung für die 1 . - 4 . umschaltbare Artikel Menge Einheit festlegen . Gerät Waagschale In Menüs navigieren...
  • Seite 58: Auspacken

    Installation Auspacken Gerät akklimatisieren Wenn ein kaltes Gerät in eine warme Umgebung gebracht wird: Vorgehen Der Temperaturunterschied kann zu Kondensation von Luft- feuchtigkeit im Gerät führen (Betauung) . Feuchtigkeit im Gerät Das Gerät auspacken . kann zu Fehlfunktionen führen . Wenn das Gerät zwischengelagert wird: Die Hinweise zur Lagerung beachten (siehe Kapitel 13 .1, Seite 76) .
  • Seite 59: Inbetriebnahme

    Netzanschlusskabel! Das Netzanschlusskabel auf Beschädigungen prüfen, z . B . Risse in der Isolierung . 6.1.1 Netzgerät zusammensetzen Bei Bedarf: Den Sartorius Service kontaktieren . Prüfen, ob der länderspezifische Netzstecker mit den Artikelnummer Netzgerät YEPS01-15VOW mit Netzanschlüssen am Aufstellort übereinstimmt .
  • Seite 60: Kalibrieren Und Justieren Einstellen

    Systemeinstellungen Kalibrieren und Justieren einstellen 7.2.3 Externe Kalibrierung und Justierung einstellen Folgende Funktionen können bei der externen Kalibrierung und Justierung eingestellt werden: 7.2.1 isoCAL-Funktion ein- oder ausstellen (nur Modelle i-1x) − Externe Kalibrierung mit manuellem Start der Justierung . Bei Nutzung der isoCAL-Funktion führt das Gerät eine automa- Wenn ein konformitätsbewertetes Gerät im eich- tische zeit- und temperaturabhängige interne Kalibrierung und pflichtigen Verkehr vorliegt: Externes Kalibrieren...
  • Seite 61: Parameterliste

    Systemeinstellungen Parameterliste 7.3.1 Menü „SETUP“ / „WAAGE“ Parameter Einstellwerte Erläuterung UMGEB . SEHR .RUH . Setzt die Umgebungsbedingungen auf „sehr ruhig“: Aktiviert schnelles Folgen der Wägewerte bei Laständerung mit hoher Ausgabe-Rate . Empfohlen für folgende Arbeitsumgebung: − Sehr stabiler Tisch in Wandnähe −...
  • Seite 62: Menü „Setup" / „Alg.dnst

    Systemeinstellungen Parameter Einstellwerte Erläuterung EINHEIT GRAMM*, − Das Gerät zeigt das Gewicht in der ausgewählten Einheit an KILOGR ., CARAT, − Welche der angegebenen Einheiten zur Verfügung stehen ist von nationalen Gesetzgebun- POUND,OUNCE, gen abhängig und daher länderspezifisch . TROY .OZ ., TL . HONK .,TL .SING ., TL .TAIW ., GRAIN, PEN-...
  • Seite 63: Menü „Geraet" / „Rs232

    Systemeinstellungen 7.3.3 Menü „GERAET“ / „RS232“ Parameter Einstellwerte Erläuterungen DAT .PROT . XBPI Erweiterter Befehlsumfang zur Steuerung zahlreicher Wägefunktionen mit binärem Protokoll für eine direkte Kommunikation mit dem Gerät . SBI* Ermöglicht die SBI-Kommunikation . Die Datenausgabe erfolgt an einen PC oder eine Steuer- einheit .
  • Seite 64: Menü „Geraet" / „Extras

    Systemeinstellungen Parameter Einstellwerte Erläuterungen BAUD** 600, 1200, Setzt die Baudrate auf den ausgewählten Wert . 2400, 4800, 9600*, 19200, 38400, 57600, 115200 PARITY** ODD* Stellt eine ungerade Parität ein . EVEN Stellt eine gerade Parität ein . NONE Stellt keine Parität ein . STOPBIT** 1 STOP* Setzt Anzahl der Stoppbits auf 1 .
  • Seite 65: Menü „Dat.ausg" / „Komm.sbi

    Systemeinstellungen Parameter Einstellwerte Erläuterung BELEUCH . Deaktiviert die Beleuchtung der Bedienanzeige . EIN* Aktiviert die Beleuchtung der Bedienanzeige . * Werkseinstellung 7.3.6 Menü „DAT.AUSG“ / „KOMM.SBI“ Parameter Einstellwerte Erläuterungen KOM . AUSG . MAN .OHN .* Aktiviert die manuelle Datenausgabe ohne Stillstand . MAN .NCH .
  • Seite 66: Menü „Dat.ausg" / „Pc.direk

    Systemeinstellungen Parameter Einstellwerte Erläuterung TAR ./PRT . AUS* Deaktiviert das automatische Tarieren nach der Druckerausgabe . Tariert das Gerät nach jedem Druck automatisch . UHRZEIT 24H* Stellt die Uhrzeitangabe auf 24-Stunden-Zählung . − Stellt die Uhrzeitangabe auf 12-Stunden-Zählung (AM / PM) . −...
  • Seite 67: Menü „Anwend." / „Prozent

    Systemeinstellungen 7.3.11 Menü „ANWEND.“ / „PROZENT“ Parameter Einstellwerte Erläuterung N .KOMMA OHNE Das Ergebnis der Anwendung „Prozentwägen“ wird ohne Nachkommastellen angezeigt . 1 NKS .* Das Ergebnis der Anwendung „Prozentwägen“ wird mit 1 Nachkomma stelle angezeigt . 2 NKS . Das Ergebnis der Anwendung „Prozentwägen“...
  • Seite 68: Menü „Anwend." / „Dichte

    Systemeinstellungen Parameter Einstellwerte Erläuterung N .KOMMA OHNE Das Ergebnis der Anwendung „Verrechnen“ wird ohne Nachkommastellen angezeigt . 1 NKS .* Das Ergebnis der Anwendung „Verrechnen“ wird mit 1 Nachkomma stelle angezeigt . 2 NKS . Das Ergebnis der Anwendung „Verrechnen“ wird mit 2 Nachkomma stellen angezeigt . 3 NKS .
  • Seite 69: Menü „Input

    Systemeinstellungen 7.3.20 Menü „INPUT“ Parameter Einstellwerte Einstellwerte Erläuterung DEV . ID Maximal 14 Zei- Speichert die eingegebene ID-Nummer für das Gerät . chen, 09-0, A-Z, - , leer LOT ID DRUCK Aktiviert die Ausgabe der Lot-ID-Nummer bei der GLP-Ausgabe . AUS* Deaktiviert die Ausgabe der Lot-ID-Nummer bei der GLP-Ausgabe .
  • Seite 70: Menü „Sprache

    Bedienung Gerät mit Libelle nivellieren 7.3.22 Menü „SPRACHE.“ Parameter Einstellwerte Erläuterung Unebenheiten am Aufstellort des Geräts können zu falschen Wägeergebnissen führen . Durch die Nivellierung werden Sprache ENGLISH*, Legt die Menüsprache fest . Unebenheiten am Aufstellort ausgeglichen . DEUTSCH, FRANC . ITAL .,ESPANOL, Vorgehen PORTUG.,...
  • Seite 71: Gerät Intern Kalibrieren Und Justieren (Nur Modelle I-1X)

    Bedienung Gerät extern kalibrieren und justieren Voraussetzungen − Der automatische oder manuelle Start der isoCal-Funktion ist im Menü eingestellt (siehe Kapitel „7 .2 .1 isoCAL-Funktion Material Kalibrier- und Justiergewicht ein- oder ausstellen (nur Modelle i-1x)“, Seite 59) . − Das Gerät befindet sich nicht in den Menüeinstellungen . −...
  • Seite 72: Wägungen Durchführen

    Bedienung Wägungen durchführen Vorgehen Um während des Wägens oder vor Beginn einer Anwendung die angezeigte Gewichtseinheit umzuschalten: Auf die Voraussetzung Schaltfläche [Einheitenwechsel] tippen, bis die gewünschte − Das Gerät ist nivelliert . Einheit angezeigt wird . − Das Gerät ist kalibriert und justiert . Der aktuelle Wägewert wird in der ausgewählten Einheit angezeigt .
  • Seite 73: Wägeergebnis Drucken Mit Id-Kennzeichnung

    Reinigung und Wartung Reinigung und Wartung Um alle gespeicherten Werte zu löschen: Auf die Schaltflä- che [Zurück] tippen . Die Auswertung wird gedruckt und der aktive GLP-Druck wird beendet . Waagschale und zugehörige Komponenten Um die aktuelle Statistik zu drucken, zu beenden und die demontieren gespeicherten Werte zu löschen: Auf die Schaltfläche [GLP] tippen .
  • Seite 74: Waagschale Und Zugehörige Komponenten Montieren

    Das Gerät an die Spannungsversorgung anschließen (siehe Kapitel „6 .2 Spannungsversorgung anschließen“, Seite 58) . Wartungsplan Intervall Bauteil Tätigkeit Regelmäßig; von den Gerät Den Sartorius Service Betriebsbedingungen kontaktieren . abhängig Software Update Für ein Software-Update den Sartorius Service kontaktieren . Betriebsanleitung Entris ®...
  • Seite 75: Störungen

    . Es wurde nach dem Start ein vorher vergessenes Gewicht entfernt . Es liegt ein Fehler des Den Sartorius Service kontaktieren . Wägesystems oder ein Fehler in der Geräteelektronik vor . Es findet keine Kommunika- COMM .ERR .
  • Seite 76: Fehlersuche

    Störungen 10.2 Fehlersuche Störung Ursache Behebung Kapitel, Seite Die Bedienanzeige ist Das Gerät ist spannungslos . Den Anschluss an die Spannungsversor- schwarz . gung prüfen . Das Netzgerät ist nicht eingesteckt . Das Netzanschlusskabel an die Span- nungsversorgung anschließen . Der angezeigte Wägewert Der Aufstellort des Geräts ist instabil .
  • Seite 77: Transportsicherung Montieren

    Kapitel 15 .1, Seite 78) . 12 Transport 13.2 Gerät und Teile zurücksenden Defekte Geräte oder Teile können an Sartorius zurückgesendet werden . Zurückgesandte Geräte müssen sauber, dekontaminiert 12.1 Transportsicherung montieren und sachgerecht z . B . in Originalverpackung verpackt sein .
  • Seite 78: Entsorgung

    Das Gerät entsorgen . Dazu die Entsorgungshinweise auf Mit gefährlichen Stoffen kontaminierte Geräte (ABC-Kontami- unserer Internetseite (www .sartorius .com) beachten . nation) werden nicht von Sartorius zur Reparatur und Entsor- Die Entsorgungseinrichtung darüber informieren, dass im gung zurückgenommen . Inneren des Geräts eine Lithium-Batterie, Typ CR2032, verbaut ist .
  • Seite 79: Technische Daten

    ** Bei konformitätsbewerteten (geeichten) Waagen gemäß EU gelten die gesetzlichen Vorschriften . 15.2 Verschmutzungsart, Überspannungskategorie (Gerät) Einheit Wert Verschmutzungsgrad gemäß IEC 61010-1 Überspannungskategorie nach IEC 60664-1 15.3 Spannungsversorgung 15.3.1 Spannungsversorgung Gerät Einheit Wert Eingangsspannung 15 (±10 %) Leistungsaufnahme, max . Nur durch Sartorius-Netzgerät YEPS01-15V0W Betriebsanleitung Entris ®...
  • Seite 80: Netzgerät

    Technische Daten 15.3.2 Netzgerät Einheit Wert Typ: Sartorius-Netzgerät YEPS01-15V0W Primär Spannung 100 – 240 (±10 %) Frequenz 50 – 60 Stromaufnahme, maximal Sekundär Spannung 15 (±5 %) Strom, maximal 0,53 Kurzschlusssicherung Elektronisch Schutzklasse nach IEC 60950-1 Verschmutzungsgrad gemäß IEC 61010-1 Überspannungskategorie nach IEC 60664-1...
  • Seite 81: Anwärmzeit

    Pin 7: Clear to Send (CTS) Pin 8: Request to Send (RTS) Pin 9: Universal-Tast 15.8.2 Spezifikationen der Schnittstelle USB-C Kommunikation: USB OTG Anschließbare Geräte: Sartorius Drucker, Sartorius Zweitanzeige oder PC 15.9 Gerätemaße Abb . 5: Gerätemaße Präzisionswaage in mm Betriebsanleitung Entris ®...
  • Seite 82: Metrologische Daten

    Technische Daten 15.10 Metrologische Daten 15.10.1 Modelle BCE6202 | BCE4202 | BCE3202 Modell Einheit Wert Wert Wert Ablesbarkeit | Teilungswert (d) Höchstlast (Max) 6200 4200 3200 Wiederholbarkeit Bei 5 %, typischer Wert Bei ca . der Höchstlast, typischer Wert Linearitätsabweichung Grenzwert ±...
  • Seite 83: Modelle Bce2202 | Bce1202

    Technische Daten 15.10.2 Modelle BCE2202 | BCE1202 Modell Einheit Wert Wert Wert Wert Ablesbarkeit | Teilungswert (d) Höchstlast (Max) 2200 2200 1200 1200 Wiederholbarkeit Bei 5 % Last, typischer Wert Bi ca . der Höchstlast, typischer Wert Linearitätsabweichung Grenzwert ± mg Typischer Wert ±...
  • Seite 84: Modelle Bce822 | Bce622

    Technische Daten 15.10.3 Modelle BCE822 | BCE622 Modell Einheit Wert Wert Wert Wert Ablesbarkeit | Teilungswert (d) Höchstlast (Max) Wiederholbarkeit Bei 5 % Last, typischer Wert Bei ca . der Höchstlast, typischer Wert Linearitätsabweichung Grenzwert ± mg Typischer Wert ± mg Empfindlichkeitsdrift von +10 °C bis +30 °C ±...
  • Seite 85: Modelle Bce8201 | Bce5201 | Bce2201

    Technische Daten 15.10.4 Modelle BCE8201 | BCE5201 | BCE2201 Modell Einheit Wert Wert Wert Wert Wert Wert Ablesbarkeit | Teilungswert (d) Höchstlast (Max) 8200 8200 5200 5200 2200 2200 Wiederholbarkeit Bei 5 % Last, typischer Wert Bei ca . der Höchstlast, typischer Wert Linearitätsabweichung Grenzwert ±...
  • Seite 86: Modelle Bce8200 | Bce6200

    Technische Daten 15.10.5 Modelle BCE8200 | BCE6200 Modell Einheit Wert Wert Wert Wert Ablesbarkeit | Teilungswert (d) 1000 1000 1000 1000 Höchstlast (Max) 8200 8200 6200 6200 Wiederholbarkeit Bei 5 % Last, typischer Wert Bei ca . der Höchstlast, typischer Wert 1000 1000 1000...
  • Seite 87: Waagenzubehör

    Zubehör 16 Zubehör 16.1 Waagenzubehör Diese Tabellen enthalten einen Auszug der bestellbaren Zubehörteile . Für Informationen zu weiteren Artikeln Sartorius kontaktieren . Artikel Menge Bestellnummer Displayschutzfolie (5er Set) YDC10 Diebstahlschutz "Kensington Lock" YKL01 Fußtaste | Fußschalter YFS03 Zweitanzeige | Fernanzeige YSD01 Unterflurwägung (nicht für Modelle im eichpflichtigen Verkehr)
  • Seite 88: Externe Kalibrier- Und Justiergewichte

    YCW654-AC-02 17 Sartorius Service Der Sartorius Service steht bei Rückfragen zum Gerät gern zur Verfügung . Für Informationen zu den Service-Adressen, Ser- vice-Leistungen und zum Kontakt vor Ort siehe die Sartorius-Internetseite (www .sartorius .com) . Bei Anfragen zum System und für den Kontakt bei Fehlfunktionen die Geräteinformationen bereithalten und dem Sartorius Service mitteilen, z .
