Technische Daten
Sprachenausgang Cinch
Frequenzgang bez. auf 1 kHz . . . . . . . . . . . . . . . 50 Hz – 20 kHz (-3dB)
Klirrfaktor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 0,5% bei Vollaussteuerung
max. Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . + 1,55 V
Fremdspannungsabstand
bez. auf Vollaussteuerung . . . . . . . . . . . . . . . . . . 106 dB (Fremd) / 110 dB(A)
Anschlussnorm . . . . . . . . . . . . . . . . . . . . . . . . . . Cinch-Buchse
Sprachenausgang Sub-D
Frequenzgang bez. auf 1 kHz . . . . . . . . . . . . . . . 50 Hz – 20 kHz (-3dB)
Klirrfaktor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 0,5% bei Vollaussteuerung
max. Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . + 1,0 V
Fremdspannungsabstand
bez. auf Vollaussteuerung . . . . . . . . . . . . . . . . . . 106 dB (Fremd) / 110 dB(A)
Anschlussnorm . . . . . . . . . . . . . . . . . . . . . . . . . . 15 pol. Sub-D Buchse, Kabel CA 3201
Kopfhörerausgang
Monitorausgang auf der Frontseite
Frequenzgang bez. auf 1 kHz . . . . . . . . . . . . . . . 100 Hz – 20 kHz (-3dB)
Klirrfaktor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 1% bei Vollaussteuerung
max. Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . an 32
Fremdspannungsabstand
bez. auf Vollaussteuerung . . . . . . . . . . . . . . . . . . 106 dB (Fremd) / 110 dB(A)
Anschlussnorm . . . . . . . . . . . . . . . . . . . . . . . . . . 3-pol Klinkenbuchse 6,3 mm, beide Kanäle belegt

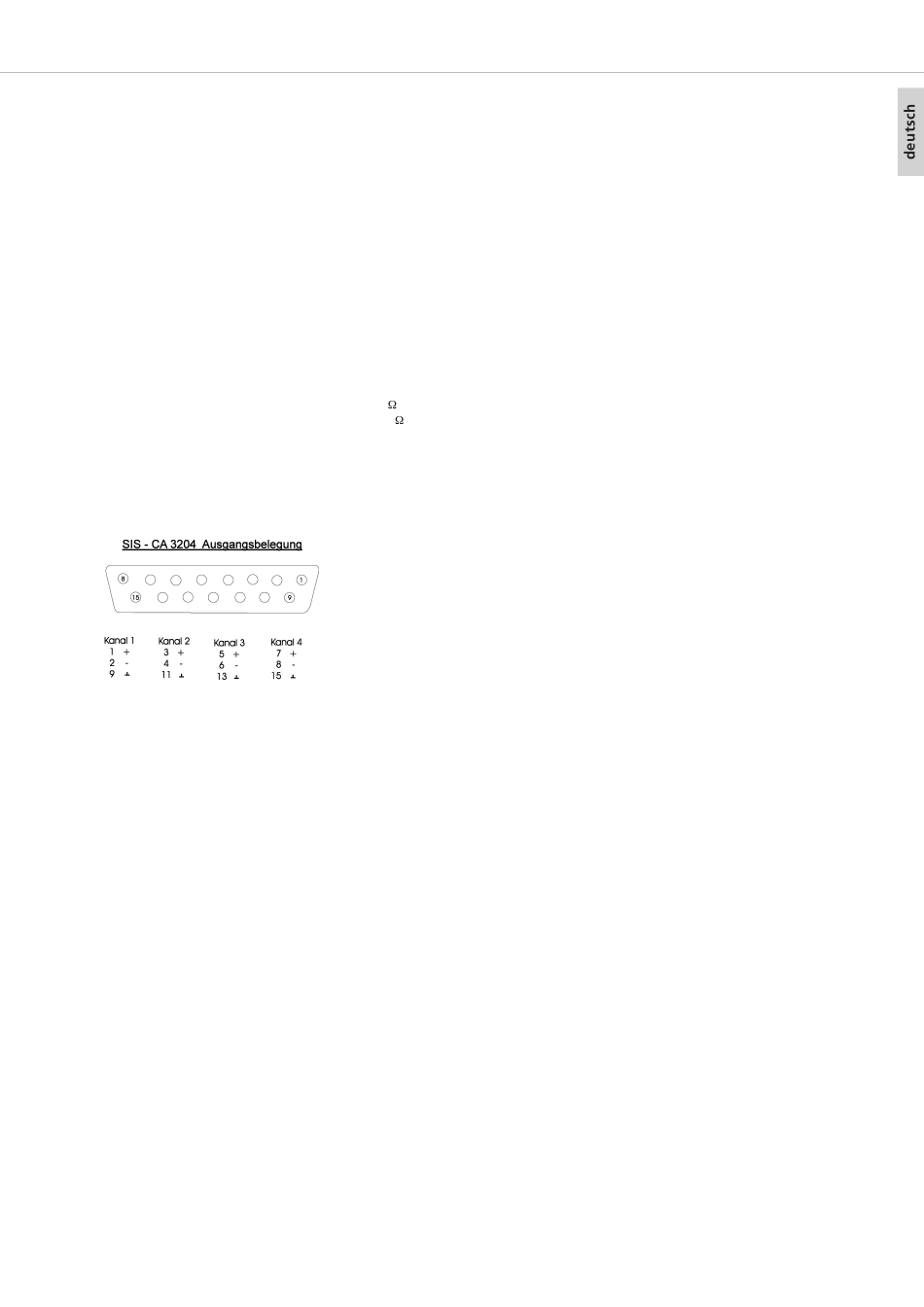

Ausgangsspracheneinschub CA 3204
siehe technische Daten Sprachenausgänge
Eingänge
Original in . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . XLR female,
Ext. Language in . . . . . . . . . . . . . . . . . . . . . . . . . XLR male, +6 dBu
from MCW-D . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 pol. Sub-D (Tascam Belegung)
eff
eff
Last 1,8 V
eff
an 560 Last 5,9 V
eff
umschaltbar -10 dBu (1 V ) / +6 dBu (6,5 V
eff
symetrische Verbindung mit angepasstem Pegel für MCW-D
)
eff
