Technische Daten

Optionale Kommunikationssysteme
Synexis TS8 Stationärer UHF-Sender (863 - 865 MHz), 18-Kanal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 722.324
Synexis RP8 Führungsempfänger (863 - 865 MHz), 18-Kanal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 722.308
DT 1 Einohrhörer, 32
DT 2 Kopfhörer, 2 x 32
DT 2 dito, jedoch Kabellänge 1,6 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 484.687
MCW-D 200 Steuerzentrale, 2,4 GHz, drahtloses Konferenzsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 472.522
MCW-D 2071 Delegiertensprechstelle mit Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 472.751
MCW-D 2073 Präsidentensprechstelle mit Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 472.778
CA 2431 Antennenkabel, dämpfungsarm, 10 Meter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 464.309
CA 2432 Antennenkabel, dämpfungsarm, 20 Meter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 464.325
CA 2447 Antennenkabeladapter N/HF(F)-N/HF(F) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 476.587
AD 808 Combiner 4 auf 1 für Sendepegel (Synexis TS8) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 481.718
Hörer
DT 394.SIS Kopfhörerkombination für SIS Simultan-Dolmetscher-System, Hörer 40
Kondensatormikrofon (Niere), Kabel mit 6,3 mm Stereo-Klinke und
3-pol. XLR-Stecker. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 475.815
7. Technische Daten
Allgemein
Die Anlage entspricht den Normen:
IEC 60914 – Konferenzsysteme
DIN 56924 – Kabinen für Simultanübertragung
IEC 2603.2
CAT 5 Kabellänge (DAN) . . . . . . . . . . . . . . . . . . . max. 70m zwischen 2 SIS Komponenten
Dolmetscherpult SIS 1202
Netzspannung externes Netzteil . . . . . . . . . . . . . 110 – 240 VAC, 50/60 Hz

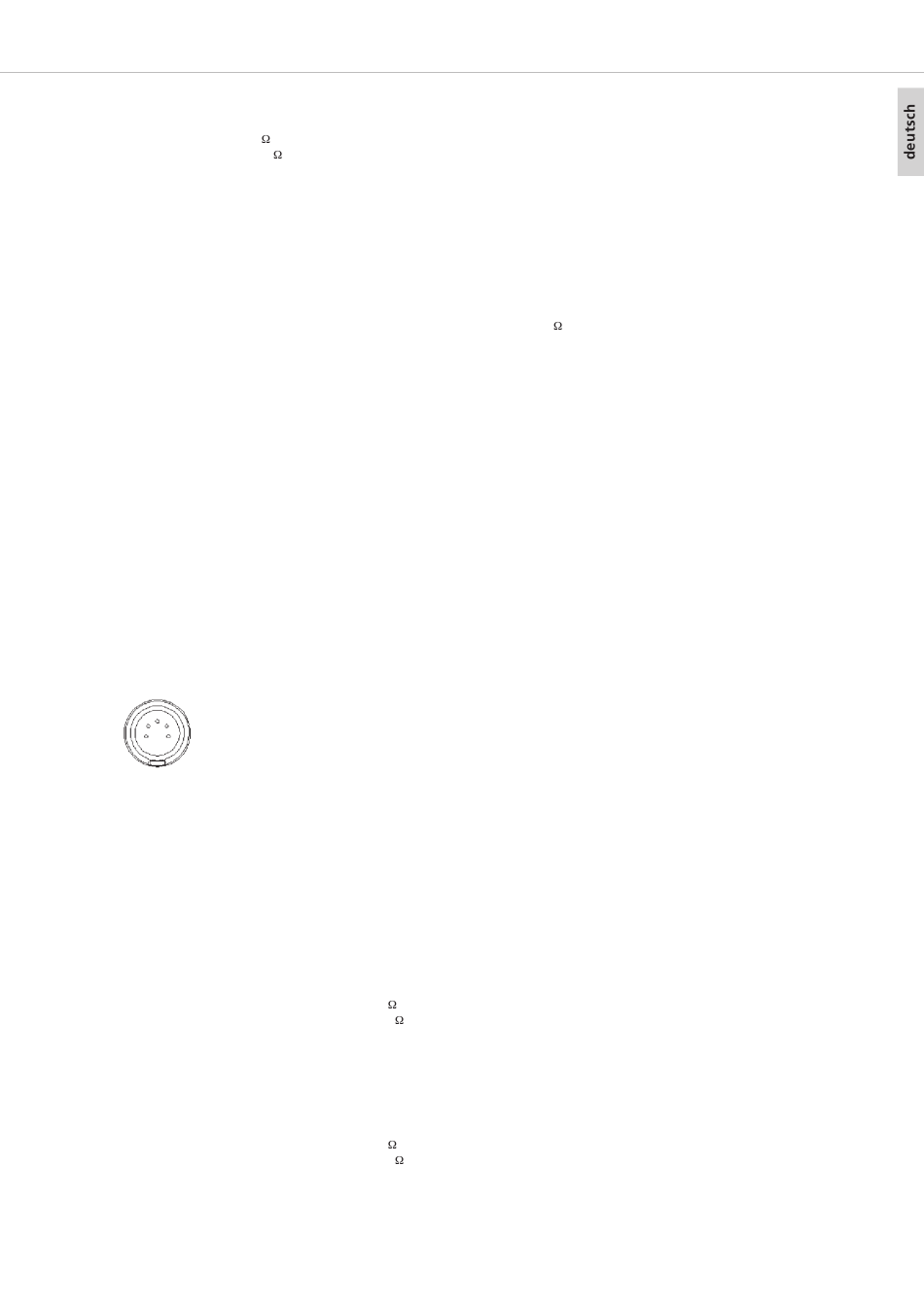

Belegung DC-Stecker, XRL 5-pol.. . . . . . . . . . . . . 1 = +5 V
Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . Tiefe: 208 mm
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kg
Betriebstemperaturbereich . . . . . . . . . . . . . . . . . +5º bis +40ºC (bei < 90 % Luftfeuchtigkeit)
Lagertemperaturbereich . . . . . . . . . . . . . . . . . . . -20º bis +80ºC (bei < 90 % Luftfeuchtigkeit)
Signalrauschabstand . . . . . . . . . . . . . . . . . . . . . . > 70 dB
Kanaltrennung . . . . . . . . . . . . . . . . . . . . . . . . . . > 70 dB bei Vollaussteuerung
Kopfhörerausgang 6,3 mm
Frequenzgang bez. auf 1 kHz . . . . . . . . . . . . . . . 50 Hz – 20 kHz (-3dB)
Klirrfaktor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 1% bei Vollaussteuerung
max. Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . an 20
Fremdspannungsabstand
bez. auf Vollaussteuerung . . . . . . . . . . . . . . . . . . 83 dB (Fremd) / 85 dB(A)
Anschlussnorm . . . . . . . . . . . . . . . . . . . . . . . . . . 3-pol Klinkenbuchse 6,3 mm, beide Kanäle belegt
Kopfhörerausgang 3,5 mm (Dokumentationsausgang)
Frequenzgang bez. auf 1 kHz . . . . . . . . . . . . . . . 50 Hz – 20 kHz (-3dB)
Klirrfaktor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 1% bei Vollaussteuerung
max. Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . an 20
Fremdspannungsabstand
bez. auf Vollaussteuerung . . . . . . . . . . . . . . . . . . 83 dB (Fremd) / 85 dB(A)
Anschlussnorm . . . . . . . . . . . . . . . . . . . . . . . . . . 3-pol Klinkenbuchse 3,5 mm, beide Kanäle belegt
, Kabellänge 0,9 m, Stereoklinke 3,5 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 724.521
, Kabellänge 0,8 m, Stereoklinke 3,5 mm. . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 484.679
2 = +12 V
3 = Masse
4 = -12 V
5 = Masse
Breite: 335 mm
Höhe vorne:17 mm
Höhe hinten: 98 mm
Last 2,2 V
an 300 Last 6,3 V
Last 0,18 V
an 300 Last 2,6 V
,
eff
eff
eff
eff
33
