SCHNELLKONFIGURATION
In diesem Abschnitt wird eine Schnellprozedur zum
Konfigurieren der Steuerung und zu deren augenblicklichen
Aktivieren beschrieben. Es wird empfohlen, anfänglich diese
Anleitungen zu befolgen, um schnell das korrekte Funktionieren
der Steuerung, des Motors und des Zubehörs zu prüfen und
später die Konfigurationen zu ändern, wenn irgendein
Parameter nicht zufriedenstellend sein sollte.
Hinsichtlich der Position der Optionen innerhalb des Menüs und
der für jede Option verfügbaren Möglichkeiten siehe Abschnitt
"Konfiguration der Steuerung".
1. Aufrufen einer Defaultkonfiguration (Option dEF).
2. Bitte die Optionen StoP, Foto, CoSt und FC.En auf der
Grundlage der an der Tür installierten Sicherungen
(Ampere-Angabe) einstellen.
3. Selbstlernzyklus starten (Option APPr).
Obige Operation schließt das Programmieren mit der
Speicherung der eingegebenen Daten ab. Sie kehren zum
Ausgangspunkt der Einstellung zurück.
Selbstlernprozedur:
• Wenn die Endanschläge oder der Hindernissensor aktiviert
wurden, wird die Schiebentür zum Schließen bis zum
Anschlag aktiviert oder zum Erreichen des
Schließendanschlages.
• Wenn die Endanschläge oder der Hindernissensor NICHT
aktiviert wurden, muss man sicherstellen, dass bei aktivierter
Prozedur die Schiebentür vollständig geschlossen ist.
• Die Schiebentür wird zum Öffnen bis zum Anschlag oder
zum Erreichen des Öffnungsendanschlages aktiviert.
• Wenn die Sensoren nicht aktiviert sind oder diese der
Steuereinheit nicht die Position melden, muss man einen
START-Befehl geben, wenn die Schiebentüren die maximale
Öffnungsposition erreicht hat.
• Die Schiebentür wird zum Schließen bis zum Anschlag oder
zum Erreichen des Schließendanschlages aktiviert.
• Wenn die Sensoren nicht aktiviert wurden oder wenn diese
der Steuerung nicht die Position melden, muss man einen
START-Befehl geben, wenn die Schiebentür die maximale
Schließposition erreicht hat.
ACHTUNG: wenn die Funktion SCHATTENBEREICH DER
FOTOZELLE aktiv ist und die Funktionsbedingungen
(Endanschläge aktiviert und Startfunktion beim Öffnen
deaktiviert) vorliegen, führt ein eventuelles Auslösen der
Fotozelle nicht zum Wiederöffnen der Tür; die Steuerzentrale
stellt die Parameter des Schattenbereichs so ein, dass die
Fotozelle deaktiviert wird, wenn sich die Tür über die Position
bewegt, in der die Fotozelle ausgelöst wurde.
KONFIGURATION DER STEUERUNG
In vorliegendem Abschnitt werden die einzelnen Schritte der
Konfigurationsprozedur aller Funktionsparameter der
Steuereinheit PD11 beschrieben. Man kann eine vollständige
Konfiguration der Steuerung durchführen, indem man alle
Konfigurationsschritte ausführt oder man wählt nur einzelne
Optionen von Interesse. In beiden Fällen ist es zum Aktivieren
der neuen Konfiguration notwendig, die korrekte Prozedur des
Verlassens mittels Option FinE durchzuführen.
Die Steuerung PD11 verfügt über eine Selbstlernprozedur der
Arbeitszeiten; es ist daher ratsam, anfänglich eine
Standardkonfiguration (vorhergehender Abschnitt zu nutzen), die
Selbstlernprozedur durchzuführen. Danach können dann die
gewünschten Parameter an den betreffenden Stellen des
Programms eigestellt werden.

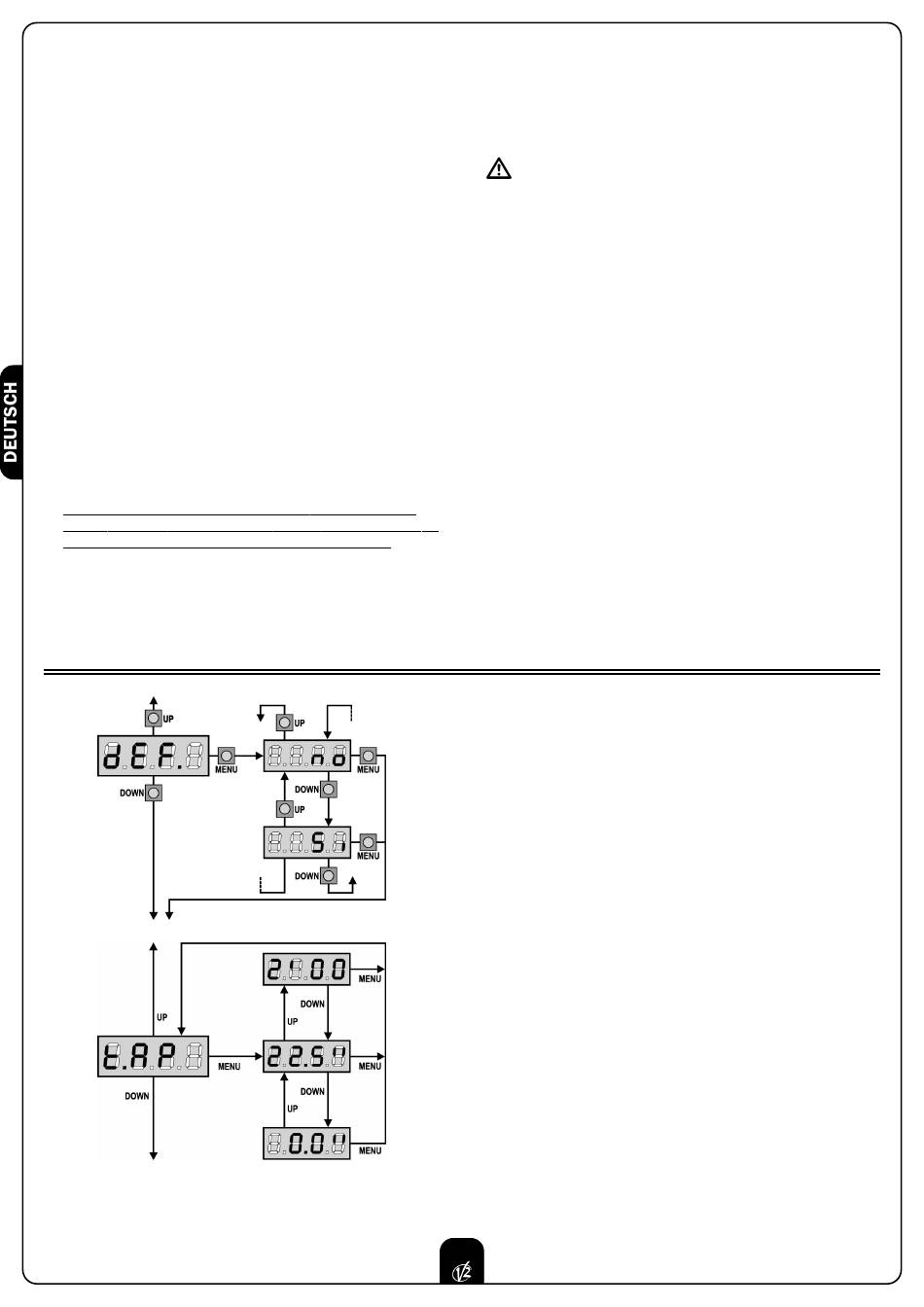

Laden der Defaultwerte
Man kann den Wert aller Menüoptionen auf einen Standardwert (siehe
zusammenfassende Tabelle am Ende) mit einem einzigen Befehl
zurückstellen. Es stehen zwei Wertesets zur Verfügung:
Si
Die Standardwerte werden eingegeben
no
Die letzte Konfiguration bleibt gültig (wenn die Steuerung neu
ist, gibt es im Speicher die Standardwerte).
Nach dem Laden der Defaultwerte kann man die anderen
Menüoptionen durchlaufen und einzeln jeden Parameter ändern. Durch
das Verlassen des Defaultmenüs wird auto-matisch die erste nächste
Option gewählt.
Öffnungszeit
Beim Öffnen wird der Motor über die Dauer der eingestellten Zeit
aktiviert; die Steuerung kann das Öffnen vor dem Ablauf der Zeit
unterbrechen, wenn ein Hindernis festgestellt wird oder der
Endanschlag ausgelöst wird.
