FONCTIONNEMENT DU DÉTECTEUR
OBSTACLES
L'armoire PD11 est doué d'un sophistiqué système que
permet de détecter si le mouvement de la porte est empêché
par un obstacle. La sensibilité de dit système peut être
régularisée à travers du menu Sens : plus haut est le valeur
établit, plus rapide est l'intervention de l'armoire en cas
d'obstacle ; établissant le valeur 0 on des-habilite la détection
obstacles.
ATTENTION: n'import quelle sensibilité établit, le
système détecte l'obstacle seulement si la porte est fermé ;
ne sont pas détectés obstacles que freinent la porte sans
réussir à le fermer. En plus le système de détection ne
fonctionne pas quand la porte bougent à vitesse réduite.
Le comportement de l'armorie en cas de détection obstacle
dépend de l'établissement du menu t.rAL et du moment que
l'obstacle est détecté.
Ralentissement des-habilité
Le moteur ou on a détecté l'obstacle arrête de pousser et pour
une fraction de second viens commandé en direction inverse,
pour éviter de laisser sous effort les engrenages.
Ralentissement habilité
La détection est effectuée seulement si la porte qui encontre
l'obstacle se bouge à vitesse normale. La porte s'arrêtent et
bougent en direction contraire pour 3 seconds pour libérer
l'obstacle. Le commande après à Start reprend le mouvement
en la direction précédente. S'il a déjà commencé le
ralentissement l'obstacle ne viens pas détecté ; cette
situation n'est pas dangereuse car dans le mouvement ralenti
le moteur pousse sur l'obstacle avec puissance très reduite.

ANOMALIE DE FONCTIONNEMENT

En ce paragraphe sont énumérées aucunes anomalies de
fonctionnement qu'on se puissent présenter; on indique la
cause et la procédure pour les résoudre.
Le led MAINS ne s'allume pas
Ça signifie que manque tension sur la platine de l'armoire PD11.
1. Avant d'intervenir sur l'armoire, couper courant à travers du
sélectionneur installé sur la ligne d'alimentation et enlever
le borne d'alimentation.
2. S'assurer que il n'y ay pas une coupure de tension avant de
l'armoire.
3. Contrôler si le fusible F1 est brûlé. En ce cas, le remplacer
avec un autre du même valeur.
Le led OVERLOAD est allumé
Signifie qu'est présent un surcharge sur l'alimentation des
accessoires.
1. Enlever la partie extractible contenant les bornes d P1 à
P14. Le led OVERLOAD s'eteigne.
2. Eliminer la cause du surcharge
3. Remettre la partie extractible de la borniere et vérifier que
le led ne s'allume à nouveau

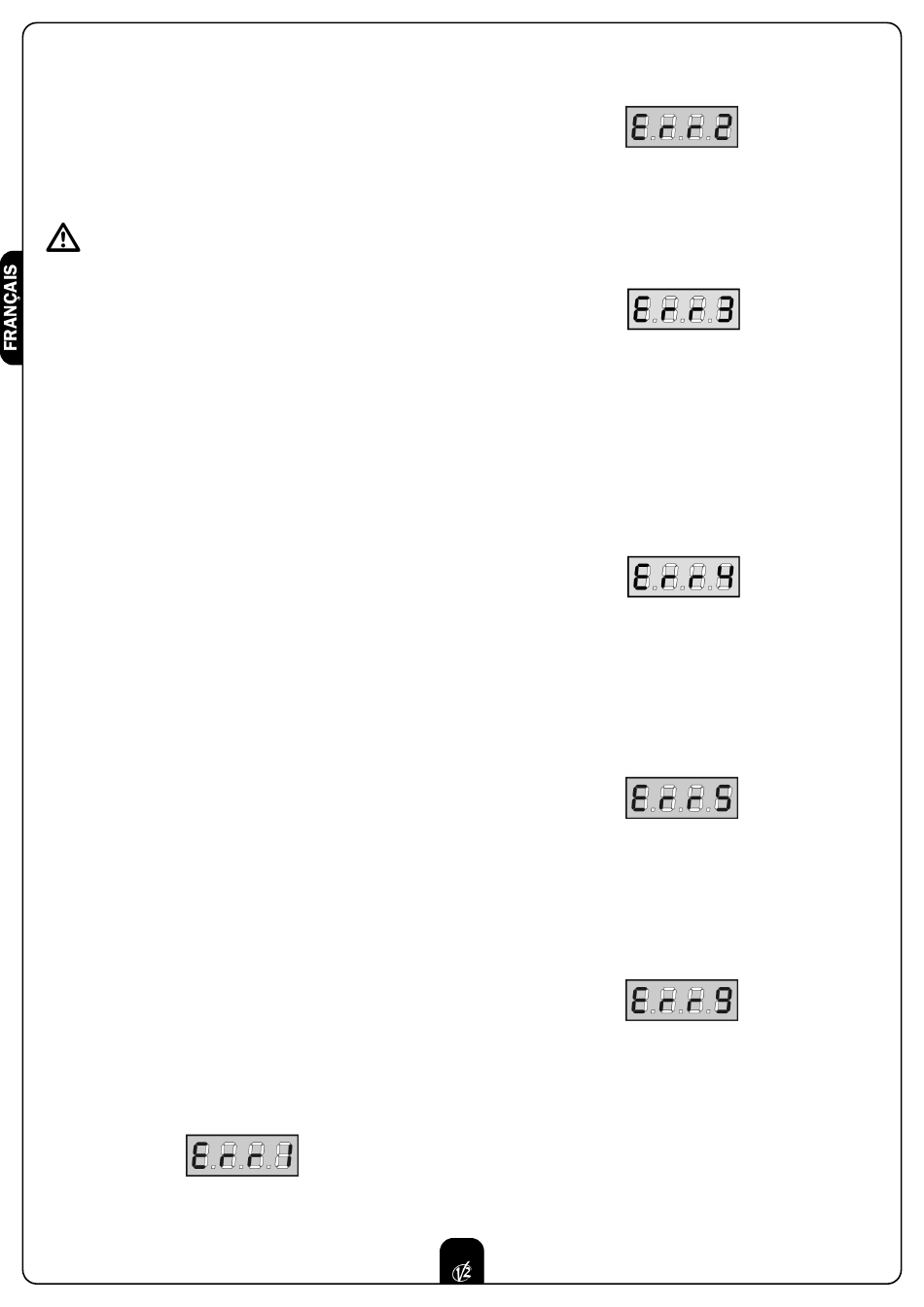

Erreur 1
A la sortie de la programmation sur l'écran apparaître l'écrite:
Signifie que n'a pas été possible sauver les données modifiées.
Ce mal fonctionnement n'est pas réparable par l'installateur.
L'armoire doit être transmis à V2 pour la réparation.
Erreur 2
Quand on donne un commande de start, la porte ne s'ouvre
pas et sur l'écran apparaître l'écrite:
Signifie que le test des triac a fallu.
Avant de transmettre l'armoire a V2 pour la réparation,
s'assurer que le moteur soient bien branchés.
Erreur 3
Quand on donne un commande de start, la porte ne s'ouvre
pas et sur l'écran apparaître l'écrite:
Signifie que le test des photocellules a fallu.
1. S'assurer que aucun obstacle a interrompu le faisceau des
photocellules au moment qu'on a donné le commande de start.
2. S'assurer que les cellules habilitées par le menu soient
effectivement installées.
3. S'assurer que les cellules soient alimentées et
fonctionnant: en coupant le faisceau on doit se sentir le
déclenchement du relai.
Erreur 4
Quand on donne un commande de start et la porte ne bouge
pas (ou s'ouvre partiellement) et sur l'écran va apparaître:
Signifie que le fin course est endommagé ou le câblage entre
le capteur et l'armoire a été interrompu.
Remplacer le capteur fin course ou la partie du câblage
endommagé. Si l'erreur persiste, envoyer l'armoire à V2 pour la
réparation.
Erreur 5
Quand on donne un commande de start, la porte ne s'ouvre
pas et sur l'écran apparaître l'écrite:
Cela signifie que le test des barres palpeuses a échoué (si on
utilise des barres palpeuses à caoutchouc conducteur, le test
est effectué même s'il n'a pas été activé par le menu test).
Vérifier la connexion des barres palpeuses.
Erreur 9
Quand on essaye de modifier les établissements de l'armoire
et sur l'écran apparaître l'écrite:
Signifie que la programmation a été bloqué avec la clé de
bloque programmation (cod. CL1).
Pour procéder avec la modification des données, c'est
nécessaire insérer dans le connecteur interface ADI la même
clé utilisée pour activer le blocage de la programmation.
