• Impostare nel menù i.ShA un tempo leggermente inferiore e nel menù F.ShA un tempo leggermente superiore.
• Nel tempo compreso tra i.ShA e F.ShA le fotocellule non saranno attive durante la fase di chiusura e quindi non saranno sentite
dalla centrale.
ATTENZIONE: Questa funzione è attiva solo se i finecorsa sono abilitati e se la funzione START IN APERTURA è disabilitata.
ATTENZIONE: Un uso incauto di questa funzione può pregiudicare la sicurezza d'uso della porta. V2 consiglia:
• Utilizzare questa funzione solo nei casi in cui sia veramente inevitabile il passaggio della porta davanti alle fotocellule.
• Impostare i limiti della zona d'ombra più stretti possibile, compatibilmente con i margini necessari per compensare le possibili
diversità di velocità della porta.

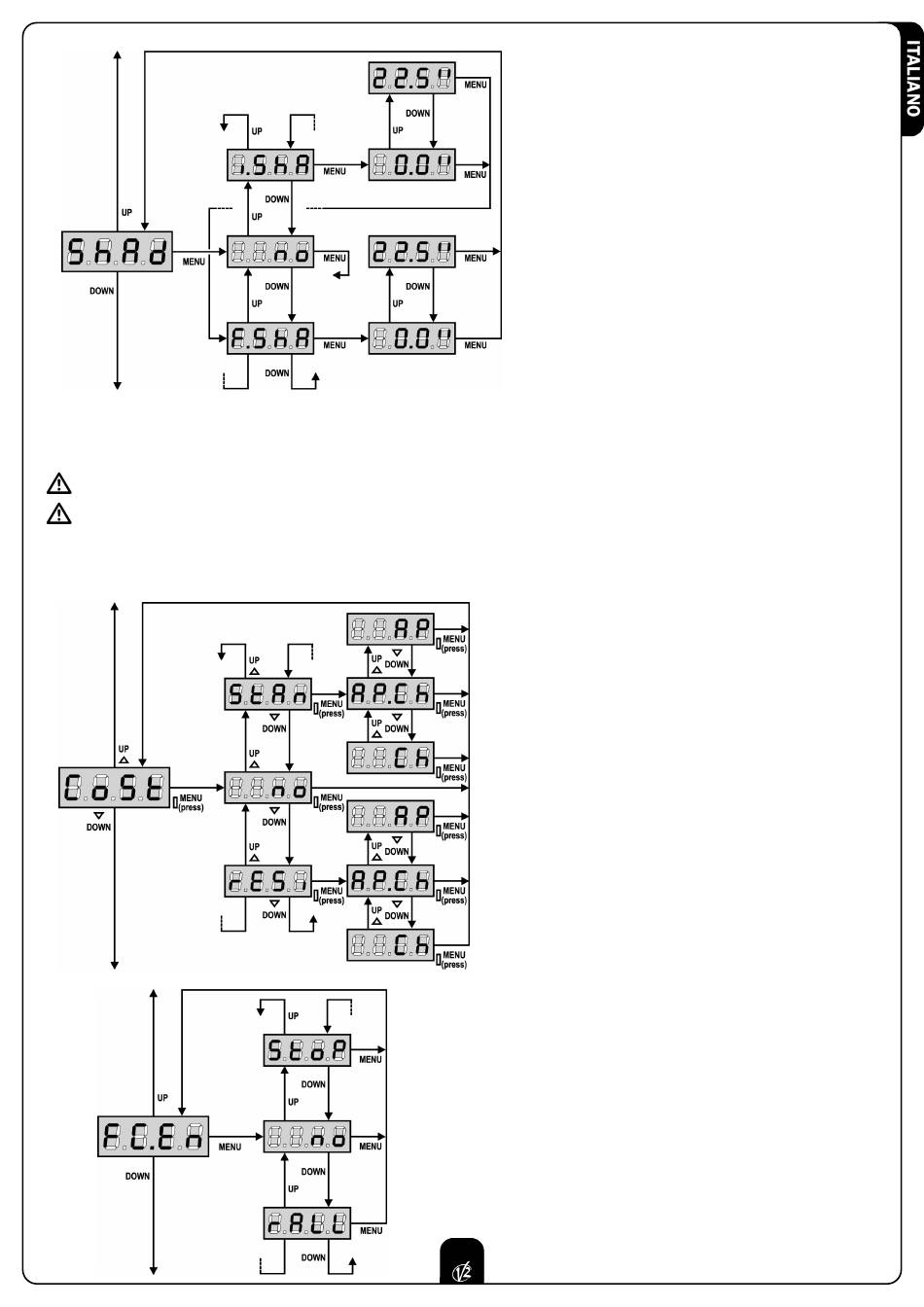

Zona d'Ombra della Fotocellula
In alcune installazioni può succedere che la porta passi
davanti alle fotocellule, interrompendone il raggio. In
questo caso la porta non potrebbe completare il ciclo
di chiusura. Con questa funzione è possibile disabilitare
temporaneamente le fotocellule, in modo da permettere
il passaggio della porta. Il tragitto della porta durante il
quale le fotocellule non sono attive è misurato in
secondi dall'inizio della chiusura partendo dalla
posizione di massima apertura.
I limiti della zona d'ombra vengono impostati
automaticamente durante il ciclo di autoapprendimento
(vedi paragrafo pag. 10), purchè la funzione sia stata
preventivamente abilitata impostando un tempo
qualunque nei menu i.ShA e F.ShA (anche 0.0").
Se occorre impostare i limiti manualmente, seguire la
seguente procedura:
• Con la funzione disabilitata aprire completamente la
porta, quindi attivare la chiusura e misurare dopo
quanti secondi interviene la fotocellula.
Ingresso Costa Sensibile
Questo menù permette di abilitare l'ingresso per le coste
sensibili e di impostarne la logica di funzionamento (vedere il
paragrafo installazione).
no Ingresso disabilitato (la centrale lo ignora).
Non è necessario ponticellare con il comune.
StAn Ingresso abilitato per le coste semsibili standard con
contatto normalmente chiuso.
rESi Ingresso abilitato per le coste a gomma conduttiva con
resistenza nominale 8,2 kohm.
Dopo aver selezionato il tipo di costa bisogna indicare in quale
fase del ciclo la si vuole abilitare:
AP.Ch Ingresso abilitato sia in apertura che in chiusura
AP Ingresso abilitato solo in apertura
Ch Ingresso abilitato solo in chiusura
Ingresso Finecorsa
La centrale PD11 permette il collegamento di due finecorsa meccanici
(contatto normalmente chiuso) che vengono attivati dal movimento
della porta e indicano alla centrale la posizione di completa apertura o
chiusura.
no Ingressi disabilitati (la centrale li ignora).
Non è necessario ponticellare con il comune.
StoP Ingressi abilitati: la porta si ferma in corrispondenza del
finecorsa.
rALL Ingressi abilitati: la porta inizia la fase di rallentamento
(menu t.rAL) in corrispondenza del finecorsa.
