3. APPLICATIONS PRINCIPALES - CAPTEUR INTELLIGENT (Sous tension)
Utiliser le récepteur AT-7000-RE
1. Appuyez sur le bouton poussoir 'MARCHE/ARRÊT' pour allumer le récepteur et attendez
l'apparition de l'écran d'accueil (la durée de démarrage est d'environ 30 secondes).
2. Sélectionnez le mode CAPTEUR INTELLIGENT à l'aide des flèches directionnelles pour
mettre en surbrillance ce mode de fonctionnement et en appuyant sur le bouton jaune
ENTRÉE.
3. Tenez le récepteur avec le capteur intelligent à l'arrière de l'unité orientée vers la zone
cible. Si un « ? » dans une cible rouge clignote à l'écran, aucun signal n'est détecté.
Approchez le capteur intelligent de la zone cible jusqu'à ce que le signal soit détecté et
que vous visualisiez une flèche directionnelle. Si aucun signal n'est détecté, augmentez
la sensibilité à l'aide du bouton « + » du récepteur. (voir Figure 3.1c)*
4. Déplacez le récepteur dans la direction indiquée par la flèche à l'écran (voir Figure 3.1d)
5. Un symbole de cible verte indique que le récepteur est directement au-dessus du fil
(voir Figure 3.1e). Si le récepteur ne détecte pas le fil, diminuez la sensibilité à l'aide de
la touche « - » sur le clavier ou réglez le transmetteur pour qu'il transmette en mode de
signal FAIBLE.
6. Appuyez sur ENTRÉE une fois terminé pour retourner à l'écran d'accueil.
*Remarque : Pour de meilleurs résultats, maintenez le récepteur à au moins 1 mètre (3
pieds) du transmetteur et de ses câbles d'essai afin de réduire les interférences du signal
et d'améliorer les résultats du traçage de fil. Sélectionnez la plage « Longue » du capteur
intelligent dans le menu Paramètres en cas de fonctionnement avec des fils situés derrière
des murs, des sols ou des plafonds d'une profondeur supérieure à 1 mètre (3 pieds).

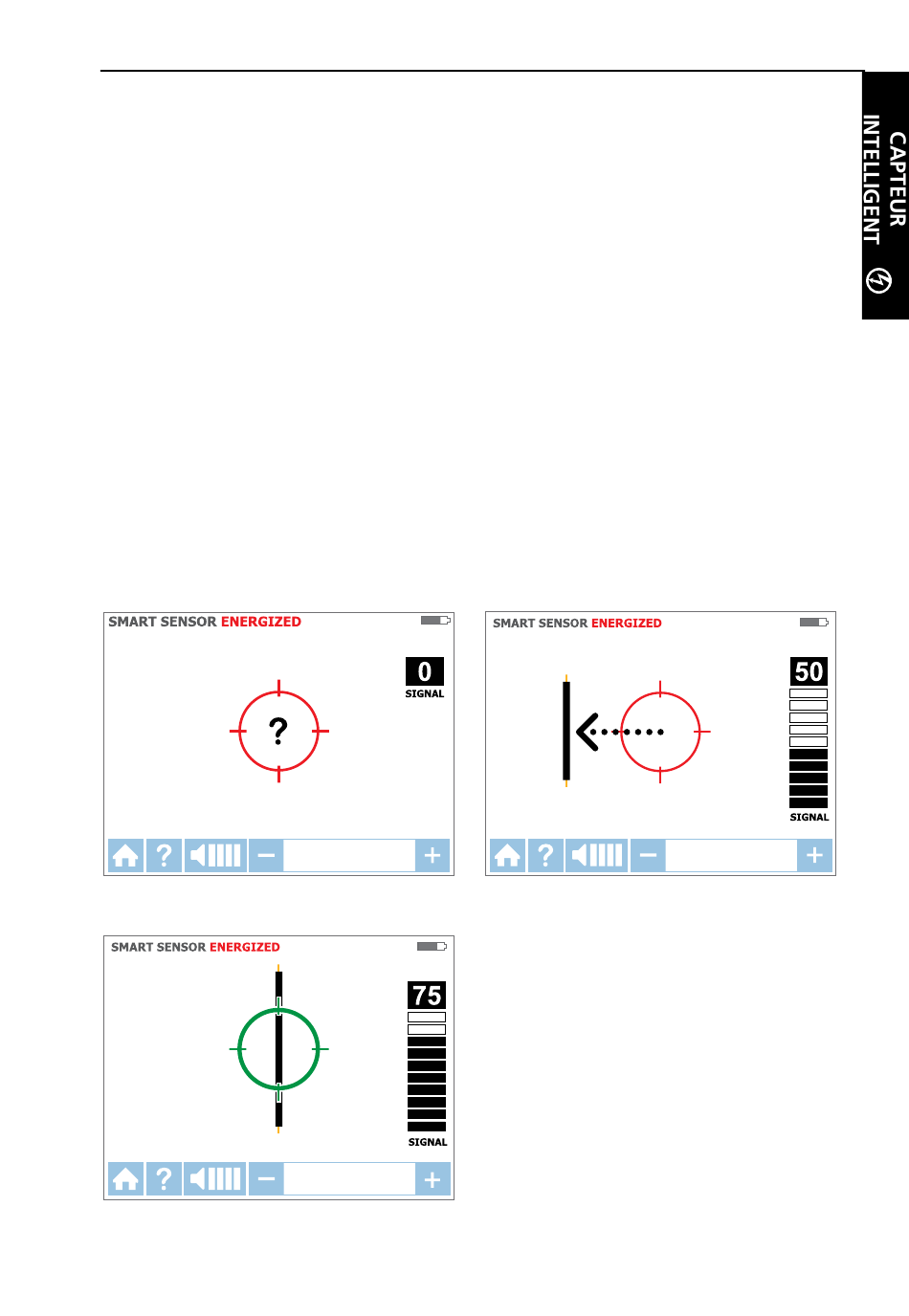

Figure 3.1c
Aucun signal détecté
Figure 3.1e
Le récepteur a détecté le fil
Figure 3.1d
Fil sur la gauche
