3. APLICACIONES PRINCIPALES - SENSOR INTELIGENTE (energizado)
Utilización del receptor AT-7000-RE
1. Presione el botón "ON/OFF (ENCENDER/APAGAR)" para encender el receptor y espere
hasta que aparezca la pantalla principal (el tiempo de arranque es de alrededor de 30
segundos).
2. Seleccione el modo SMART SENSOR (SENSOR INTELIGENTE) con las flechas direccionales
para resaltar este modo de funcionamiento y presione el botón amarillo ENTER (INTRO).
3. Sostenga el receptor con el sensor inteligente en la parte posterior de la unidad con
orientación hacia el área de destino. Si en la pantalla destella un signo "?" en un
destino rojo, entonces no se detecta la señal. Mueva el sensor inteligente más cerca
del área de destino hasta que se detecte la señal y vea una flecha direccional. Si no se
detecta la señal, aumente la sensibilidad con el botón "+" del receptor. (Consulte la
Figura 3.1c).*
4. Mueva el receptor en la dirección indicada por la flecha que aparece en la pantalla
(consulte la Figura 3.1d).
5. El símbolo de destino verde indica que el receptor está directamente sobre el cable
(consulte la Figura 3.1e). Si el receptor no se bloquea en el cable, reduzca la sensibilidad
con el botón "-" del teclado o ajuste el transmisor para que transmita en el modo de
señal BAJO.
6. Presione ENTER (INTRO) cuando haya finalizado para volver a la pantalla principal.
*Nota: Para obtener mejores resultados, mantenga el receptor a 1 metro (3 pies) como
mínimo del transmisor y sus terminales de prueba para minimizar la interferencia de señal y
mejorar los resultados de rastreo de cables. Seleccione el rango de sensor inteligente "Long
(largo)" en el menú de configuración si trabaja con cables que están ubicados detrás de
paredes, pisos o techos con una profundidad superior a 1 metro (3 pies).

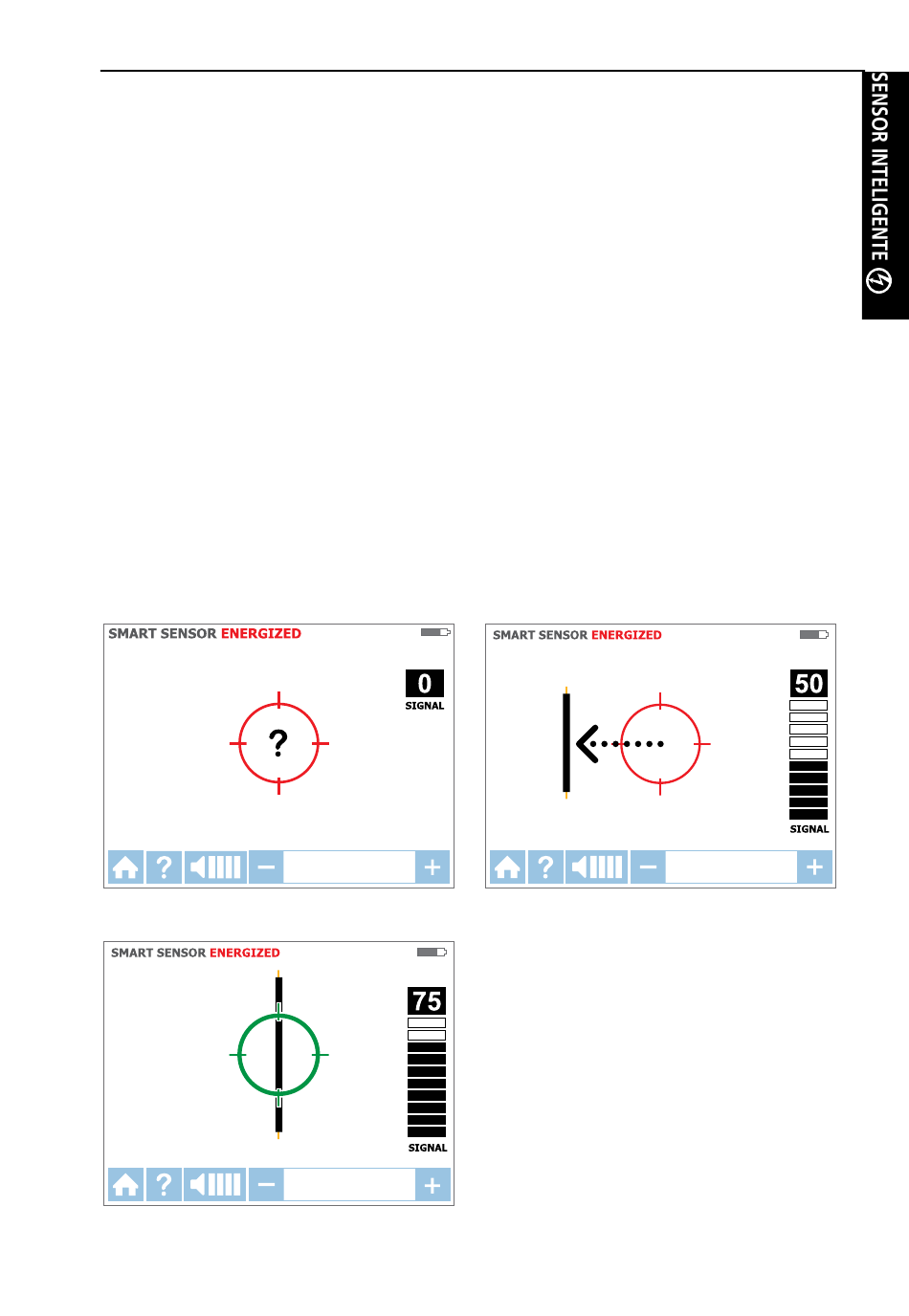

Figura 3.1c
Sin señal detectada
Figura 3.1e
Receptor bloqueado en cable
Figura 3.1d
Cable a la izquierda
