4. APPLICAZIONI SPECIALI

4.9 Smistamento di cavi in fasci

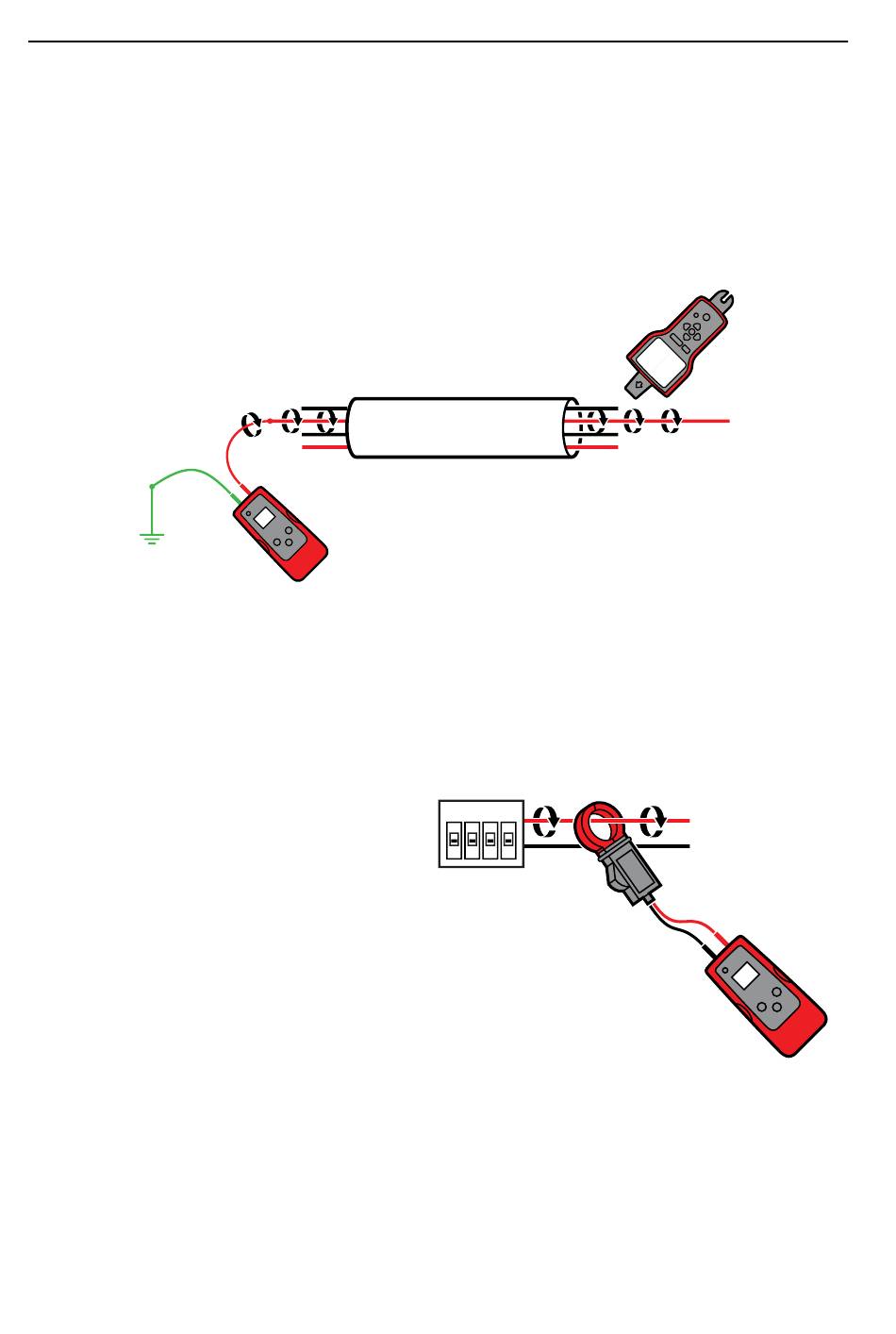

Identificare un cavo specifico in un fascio
Collegare il trasmettitore AT-7000-TE utilizzando la modalità SENSORE PUNTA sotto tensione
o senza tensione. Se si esegue il collegamento a un cavo sotto tensione, assicurarsi che il
trasmettitore sia è collegato sul lato carico.
Selezionare rispettivamente la modalità Energized o SENSORE PUNTA sotto tensione o senza
tensione sul ricevitore AT-7000-RE. Per quanto è possibile tirare un cavo per volta dagli altri
cavi del fascio e toccarlo con il SENSORE PUNTA. Il segnale più forte indica il cavo corretto
nel fascio.

4.10 Nessun accesso a conduttori nudi (morsetto segnale)

Il morsetto accessorio è utilizzato per applicazioni dove non c'è accesso al conduttore/cavo
nudo per collegare i cavetti del trasmettitore. Quando morsetto è collegato al trasmettitore,
permette all'AT-7000-TE di indurre il segnale al cavo sotto tensione o senza tensione
attraverso l'isolamento. Il segnale viaggerà attraverso il cavo in entrambe le direzioni ed
avrà effetto su tutte le ramificazioni. Questo metodo è sicuro da utilizzare per qualsiasi
apparecchiatura elettronica sensibile.
Collegare il morsetto
1. Collegare i cavetti SC-7000-EUR ai
terminali del trasmettitore (la polarità non
ha importanza)
2. Bloccare il morsetto segnale SC-7000-EUR
intorno al conduttore. Per aumentare la
potenza del segnale avvolgere alcuni giri
di cavo conduttore intorno al morsetto, se
possibile.
