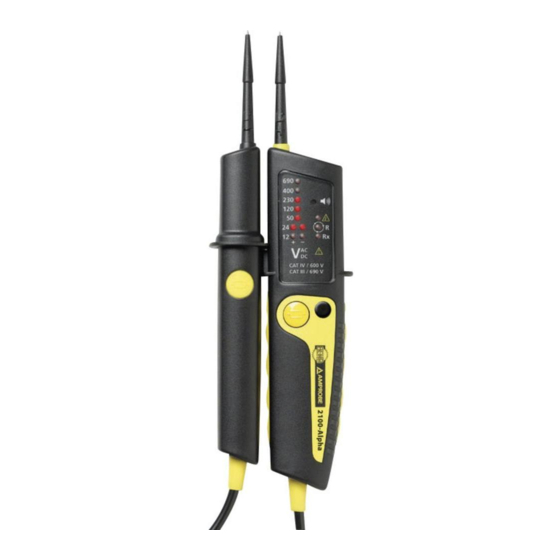

Beha-Amprobe 2100-Alpha Bedienungsanleitung
Spannungsprüfer
Vorschau ausblenden
Andere Handbücher für 2100-Alpha:
- Bedienungsanleitung (218 Seiten) ,
- Bedienungsanleitung (148 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
2100-Alpha
2100-Beta
2100-Gamma
Voltage Tester
2100-Alpha
User Manual
• Bedienungsanleitung
• Manuel de l'utilisateur
• Manuale dell'utente
• Manual del usuario
• Gebruikershandleiding
• Podręcznik użytkownika
Rx
2100-Gamma
2100-Beta
L
R
V/Rx
NCV
HOLD
2 sec
• Användarhandbok
• Brukerhåndbok
• Käyttöohje
• Manual do utilizador
• Brugervejledning
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Beha-Amprobe 2100-Alpha
Inhaltszusammenfassung für Beha-Amprobe 2100-Alpha

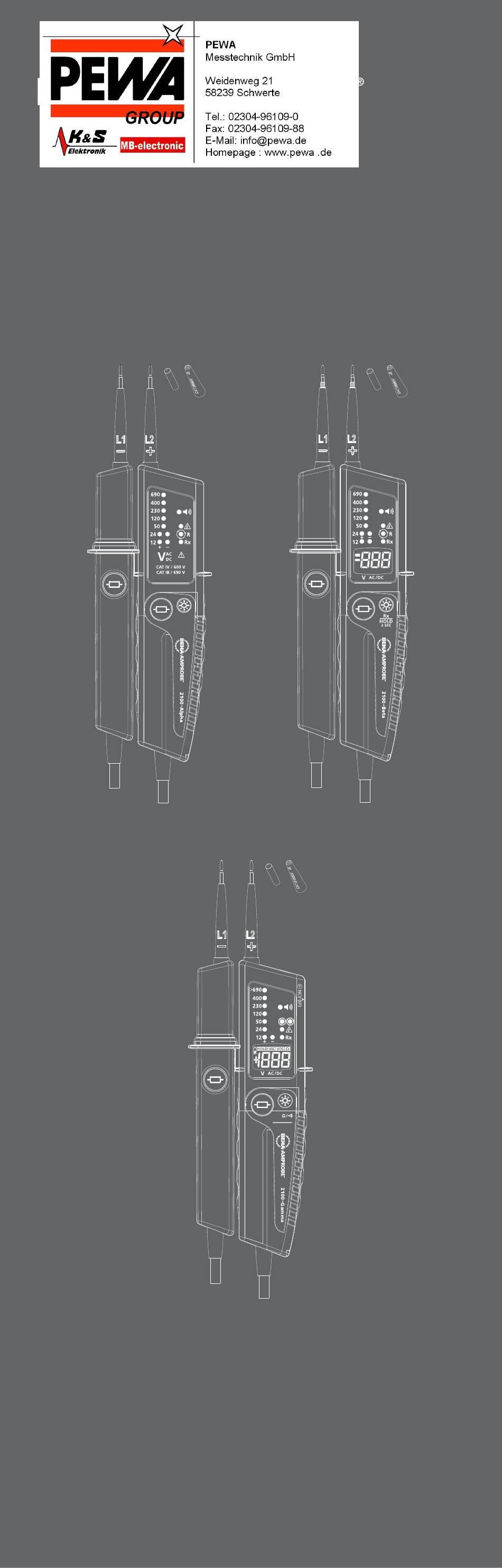

- Seite 1 2100-Alpha 2100-Beta 2100-Gamma Voltage Tester 2100-Alpha 2100-Beta V/Rx HOLD 2 sec 2100-Gamma User Manual • Användarhandbok • Bedienungsanleitung • Brukerhåndbok • Manuel de l’utilisateur • Käyttöohje • Manuale dell’utente • Manual del usuario • Manual do utilizador • Gebruikershandleiding • Brugervejledning...
- Seite 3 2100-Alpha 2100-Beta 2100-Gamma Spannungsprüfer Bedienungsanleitung 07/2015, ©2015 Beha-Amprobe. Sämtliche Rechte vorbehalten. In China gedruckt.
- Seite 4 Eingeschränkte Garantie und Haftungseinschränkungen Innerhalb eines Jahres ab Kaufdatum oder innerhalb des gesetzlich vorgeschriebenen Mindestzeitraums garantieren wir, dass Ihr Amprobe-Produkt keinerlei Material- und Herstellungsfehler aufweist. Sicherungen, Einwegbatterien sowie Schäden durch Unfall, Fahrlässigkeit, Missbrauch, Manipulation, Kontamination sowie anomale Nutzung und Einsatzbedingungen werden nicht durch die Garantie abgedeckt.
-
Seite 5: Inhaltsverzeichnis
Spannungsprüfer – 2100-Serie INHALTSVERZEICHNIS SYMBOLE ................4 SICHERHEITSHINWEISE ............4 AUSPACKEN UND PRÜFEN ..........4 MERKMALE ................. 4 BEDIENUNG ................ 5 Sicherheitshinweise ............5 Vor dem Einsatz ............. 6 Prüfgerät ein- und ausschalten / automatische Abschaltung ..............7 Spannungsprüfung (zweipolig) ........7 Messwertspeicher ............ - Seite 6 2100-Alpha 2100-Beta...
- Seite 7 LED für Durchgangsprüfung (Rx) LED für Polarität (2100-Alpha/2100-Beta: 12 V arbeitet bei eingeschalteter Lastprüfung LC-Anzeige (2100-Beta/2100-Gamma) Signalgeber Drucktasten zur Lastprüfung 2100-Alpha: Taste für Taschenlampe / Durchgangsprüfung (Rx) 2100-Beta: Taste für Taschenlampe / Durchgangsprüfung (Rx), Messwertspeicher (HOLD), zum Ein- und Ausschalten des Prüfgerätes 2100-Gamma: Taste für Taschenlampe /...
-
Seite 8: Symbole
Die 2100-Serie wurde für industrielle und gewerbliche Anwendungen in vielfältigen Spannungsbereichen und Sicherheitseinstufungen geschaffen, gemäß aktuellsten Vorgaben für Spannungsprüfer (EN 61243-3:2010) entwickelt und GS-geprüft. Spannungsbereich: 2100-Alpha / 2100-Beta: 12 – 690 V Wechsel-/ Gleichspannung 2100-Gamma: 6 – 1000 V Wechselspannung / 6 – 1200 V Gleichspannung... -
Seite 9: Bedienung
Sicherheitseinstufung (Überspannungskategorie): 2100-Alpha / 2100-Beta: CAT IV / 600 V, CAT III / 690 V 2100-Gamma: CAT IV / 600 V, CAT III / 1000 V Sämtliche Modelle ermöglichen Spannungsprüfung mit LED-Anzeige, Drehfelderkennung, einpolige Phasenprüfung, Durchgangsprüfung und zuschaltbare Lastprüfung. Zusätzlich bieten Geräte dieser Serie eine Messstellenbeleuchtung für den Einsatz unter schwierigen... -
Seite 10: Vor Dem Einsatz
• Die akustische Signalisierung ab 50 V Wechselspannung/120 V Gleichspannung dient lediglich zur Warnung des Anwenders, nicht zu Messzwecken. • Vergewissern Sie sich, dass das Tonsignal wahrnehmbar ist, bevor Sie den Spannungsprüfer an Orten mit lauten Hintergrundgeräuschen einsetzen. • Der Spannungsprüfer darf nicht mit geöffnetem Batteriefach verwendet werden. -
Seite 11: Prüfgerät Ein- Und Ausschalten / Automatische Abschaltung
Wenn beide Drucktasten betätigt werden, wird ein geringerer Innenwiderstand zur Unterdrückung induktiver und kapazitiver Spannungen (Lastprüfung) zugeschaltet. Bei den Modellen 2100-Alpha und 2100-Beta funktionieren die Spannungsstufen für +12 V und -12 V nur, wenn beide Drucktasten betätigt werden. Die zulässige Dauer der Prüfung mit reduziertem Innenwiderstand (Lastprüfung) hängt von der gemessenen... -
Seite 12: Messwertspeicher
Halten Sie sich an die Sicherheitshinweise. Verbinden Sie beide Prüfspitzen mit dem Prüfobjekt. • Der Spannungsprüfer schaltet sich automatisch ein, wenn eine Spannung von etwa 24 V (2100-Alpha/2100-Beta) oder etwa 6 V (2100-Gamma) anliegt. • Die Spannung wird durch eine LED-Säule signalisiert. -
Seite 13: Einpolige Phasenprüfung
Einpolige Phasenprüfung Die einpolige Phasenprüfung funktioniert bei Wechselspannungen ab etwa 180 V (2100-Alpha/2100- Beta) oder etwa 100 V (2100-Gamma). Während der einpoligen Phasenprüfung zur Bestimmung von Außenleitern kann die Anzeigefunktion beeinträchtigt werden (beispielsweise durch isolierende persönliche Schutzausrüstung oder durch andere Isolierungen). -
Seite 14: Widerstandsmessung (Ω) Niederohmprüfung
Widerstandsmessung (Ω) Niederohmprüfung „ “ (2100-Gamma) Vor der Messung muss der zu prüfende Stromkreis/das Prüfobjekt spannungslos geschaltet werden. • Vergewissern Sie sich von der Spannungslosigkeit, indem Sie eine zweipolige Spannungsprüfung des Prüfobjektes durchführen. • Wählen Sie die Widerstandsmessung (Ω) / Niederohmprüfung „... -
Seite 15: Öffnungswerkzeug" Zum Öffnen Britischer Sicherheitssteckdosen Verwenden
„Öffnungswerkzeug“ zum Öffnen britischer Sicherheitssteckdosen verwenden: Um an die Außenleiter-/Neutralleiterkontakte einer britischen Sicherheitssteckdose zu gelangen, müssen Sie zunächst die Sicherheitsabdeckungen lösen. Dies erledigen Sie sehr einfach, indem Sie das „Öffnungswerkzeug“ in den Erdungskontakt der Steckdose schieben. Ablage für „GS 38-Prüfspitzenschutzkappe“ verwenden: W Trennen Sie den Spannungsprüfer zunächst... -
Seite 16: Technische Daten
Gleichspannung) Polaritäts- Voller Bereich erkennung Bereichs- Automatisch erkennung ≤3,5 mA bei 690 V Wechsel-/ Gleichspannung (2100-Alpha / 2100- Beta) ≤ 3,5 mA bei 1000 V Strom Wechselspannung / ≤ 4,5 mA bei 1200 V Gleichspannung (2100-Gamma) (Drucktasten Lastprüfung nicht betätigt) ca. - Seite 17 Drehfelderkennung 340 – 440 V Wechselspannung, Phase-zu-Phase (2100-Alpha / 2100- Beta) Spannungsbereich 170 – 1000 V Wechselspannung, Phase-zu-Phase (2100-Gamma) 47 – 63 Hz (2100-Alpha / 2100-Beta) Frequenzbereich 40 – 70 Hz (2100-Gamma) Signalisierung Rote LED Widerstandsmessung (Ω) “ (nur 2100-Gamma) Niederohmprüfung „...
- Seite 18 ± (5 Digits / 10 K) koeffizient Prüfstrom < 30 μA Niederohmprüfung Akustische Signalisierung < 10 – 50 Ω 690 V Wechsel-/Gleichspannung Überspannungs- (2100-Alpha / 2100-Beta) schutz 1000 V Wechselspannung/1200 V Gleichspannung (2100-Gamma) Berührungslose Spannungsanzeige/elektrisches Feld (NCV/EF) (nur 2100-Gamma) Spannungsbereich 100 – 1000 V Wechselspannung Frequenzbereich 50 –...
-
Seite 19: Wartung Und Reparatur
Lösungsmittel zur Reinigung. Verwenden Sie das Gerät nach dem Reinigen erst dann wieder, wenn es vollständig getrocknet ist. BATTERIEWECHSEL 2100-Alpha: Falls die Durchgangsprüfung-LED Rx beim Aneinanderhalten der Prüfspitzen nicht aufleuchten sollte, sind die Batterien vermutlich entladen. Tauschen Sie die Batterien aus. - Seite 20 Versuchen Sie niemals, eine Batterie zu zerlegen! Die Batterieflüssigkeit (Elektrolyt) ist stark alkalisch und elektrisch leitend. Verätzungsgefahr! Falls Batterieflüssigkeit mit Haut oder Kleidung in Kontakt geraten sollte, müssen die betroffenen Stellen sofort gründlich mit viel Wasser gespült werden. Sollte Batterieflüssigkeit in die Augen gelangen, spülen Sie diese sofort mit viel Wasser aus und suchen einen Arzt auf.
