Beha-Amprobe AT-7030-EUR Bedienungsanleitung Seite 247

4. ERIKOISSOVELLUKSET
Aseta AT-7000-TE-lähetin:
1. Paina ON/OFF-näppäintä kytkeäksesi
lähettimen päälle.
2. Paina KORKEA-signaalitilaa 2 sekuntia
valitaksesi lähettimessä CLAMP-tilan.
Clamp-tila tuottaa tehostetun 6 kHz:in
signaalin erinomaisten paikantamistulosten
tarjoamiseksi. Lähettimen näytön tulisi

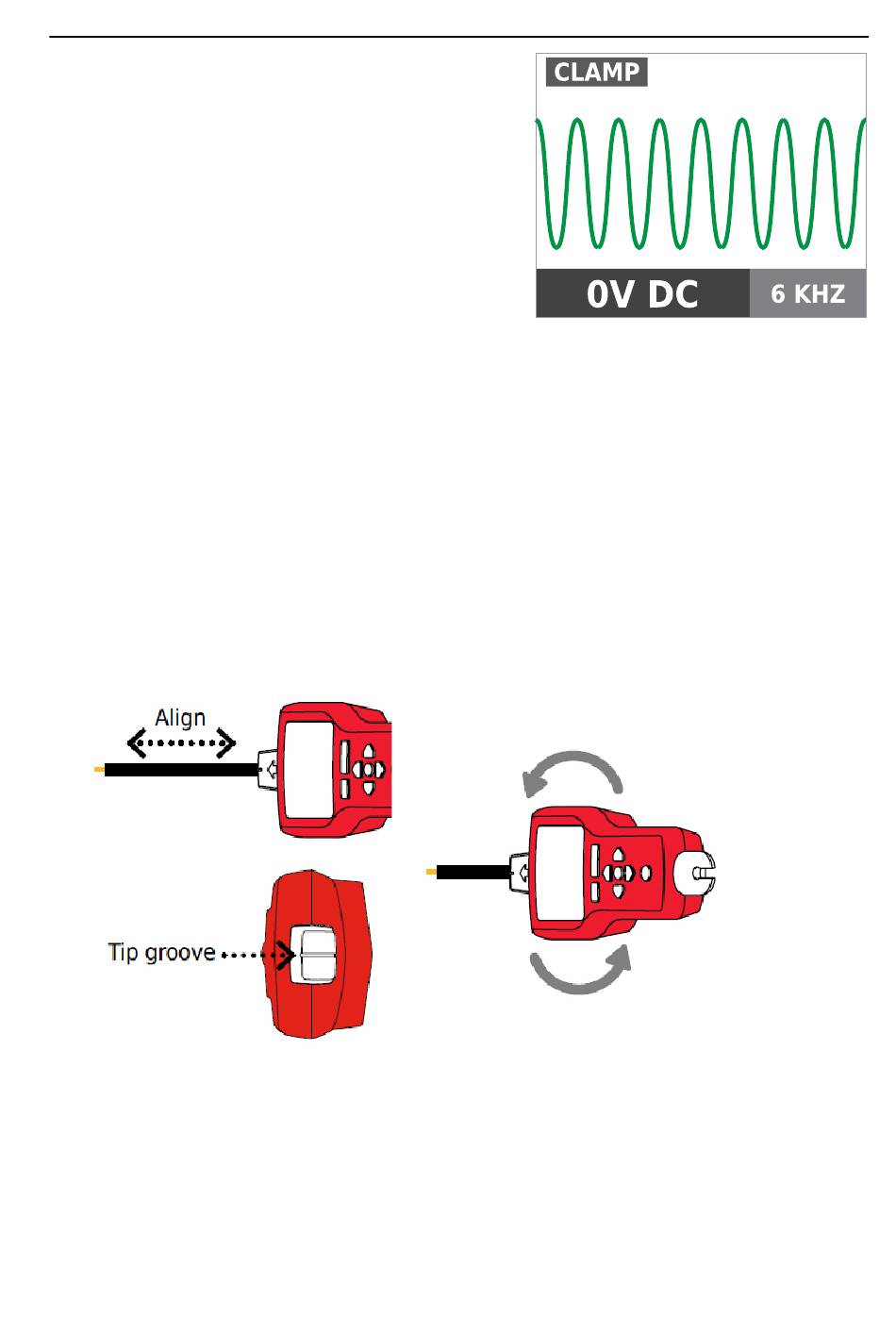

näyttää kuten Kuva 4.10a:ssa.
AT-7000-RE-vastaanottimen käyttö
1. Paina "ON/OFF"-painiketta kytkeäksesi
vastaanottimen päälle ja odota, että
aloitusnäyttö tulee näkyviin (käynnistymisaika on noin 30 sekuntia).
2. Valitse Jännitteellinen KÄRKIANTURI -tila painamalla suuntanuolia tämän käyttötilan
korostamiseksi ja painamalla keltaista "ENTER"-painiketta.
3. Pidä vastaanotinta Kärkianturi kohti kohdealuetta.
4. Skannaa kohdealue Kärkianturilla löytääksesi korkeimman signaalitason. Säädä
paikannettaessa säännöllisesti herkkyyttä pitääksesi signaalivoimakkuuden lähellä arvoa
75. Lisää tai vähennä herkkyyttä painamalla näppäimistön (+)- tai (-)-näppäimiä.
5. Vastaanottimen sijoittaminen: Saat parhaat tulokset kohdistamalla kärkianturin uran
johdon suuntaisesti, kuten kuvassa. Signaali saattaa kadota, jos kohdistus ei ole oikea.
(katso Kuva 4.10b)
6. Tarkistaaksesi johdon suunnan, kierrä vastaanotinta säännöllisesti 90 astetta.
Signaalivoimakkuus on korkein, kun johto on kohdistettu Kärkianturin uran kanssa.
(katso Kuva 4.10c)
Kuva 4.10b
7. Paina ENTER, kun olet valmis palaamaan aloitusnäyttöön.
*Huomautus: Saadaksesi parhaat tulokset, pidä vastaanotin 1 m etäisyydellä lähettimestä
ja sen mittausjohdoista minimoidaksesi signaalihäiriön ja parantaaksesi paikannustuloksia.
Lähetin CLAMP-tilassa
Kuva 4.10c
27
Kuva 4.10a
