3. GŁÓWNE ZASTOSOWANIA - CZUJNIK Z KOŃCÓWKĄ (Bez napięcia)
Używanie odbiornika AT-7000-RE
1. Naciśnij przycisk 'ON/OFF', aby włączyć odbiornik i zaczekaj na wyświetlenie ekranu
głównego (czas uruchomienia około 30 sekund).
2. Wybierz tryb CZUJNIK Z KOŃCÓWKĄ bez napiêcia, poprzez użycie strzałek kierunku,
aby podświetlić ten tryb działania i naciśniêcie żółtego przycisku "ENTER". Pojawi siê
ekran, jak pokazany na Rysunek 3.3c
3. Chwyć odbiornik z czujnikiem z koñcówką, kierując go w stronê docelowego obszaru.*
4. Przeszukaj docelowy obszar z czujnikiem z koñcówką, aby znaleźć najwyższy poziom
sygnału. Podczas lokalizacji, od czasu do czasu należy wyregulować czułość, aby
utrzymać siłê sygnału w pobliżu 75. Zwiêksz lub zmniejsz czułość naciskając + lub – na
klawiaturze. Jeśli sygnał jest za silny do precyzyjnej lokalizacji, zmieñ tryb nadajnika na
NISKI.
5. Po zakoñczeniu naciśnij ENTER, aby powrócić do ekranu głównego.
*Uwaga: Dla uzyskania najlepszych wyników, odbiornik należy trzymać w odległości co
najmniej 1 m (3 stopy) od nadajnika i jego przewodów testowych, aby zminimalizować
zakłócenia sygnału i poprawić wyniki lokalizacji przewodów.
Tryb bez napięcia wykorzystuje inną antenę w czujniku z końcówką niż tryb z napięciem.
Nie jest wymagane określone ustawienie rowka czujnika z końcówką zgodnie z kierunkiem
przewodu. Wyniki lokalizacji przewodów bez napięcia, opierają się jedynie na bliskości
ustawienia czujnika z końcówką w odniesieniu do przewodu.

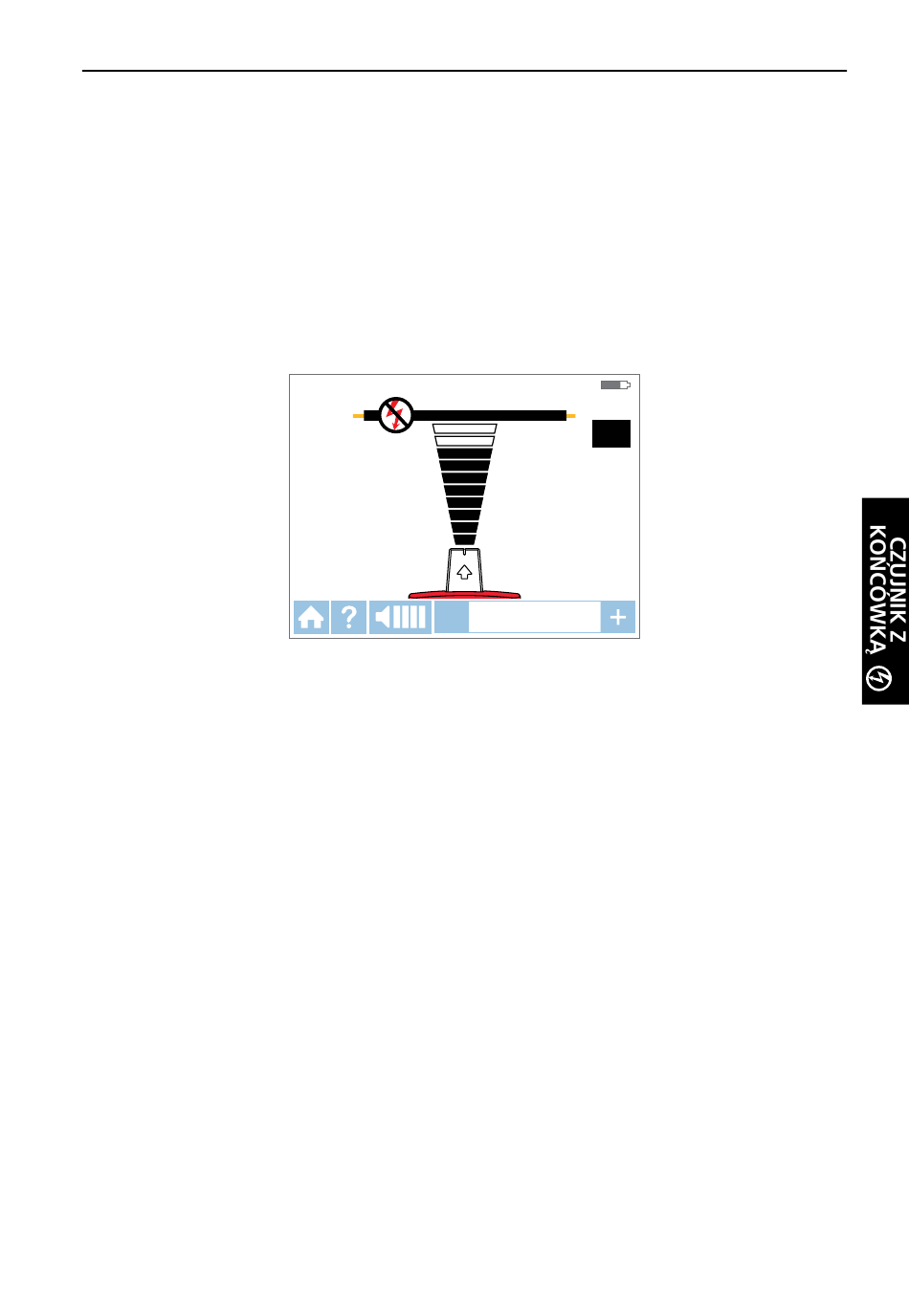

TIP SENSOR DE-ENERGIZED
0-30V AC/DC
- -
Rysunek 3.3c
17
75
SIGNAL
