Reemplazo del fusible del transmisor:
� Advertencia: Para evitar descargas eléctricas, lesiones o daños al transmisor,
desconecte los terminales de prueba antes de abrir la cubierta.
1. Desconecte todos los terminales de prueba del transmisor.
2. Asegúrese de que el transmisor esté apagado.
3. Use el destornillador de estrella para desatornillar los tornillos de sujeción.
4. Extraiga la tapa del fusible tirando hacia arriba como se muestra en la Figura 5.4.
5. Extraiga el fusible del soporte.
6. Inserte el fusible nuevo en el soporte. (3,15 A , 600 V MÁX., LENTO DE 5 X 20 MM)
7. Inserte la tapa del fusible, asegúrela con los tornillos de sujeción y apriételos con el
destornillador de estrella.

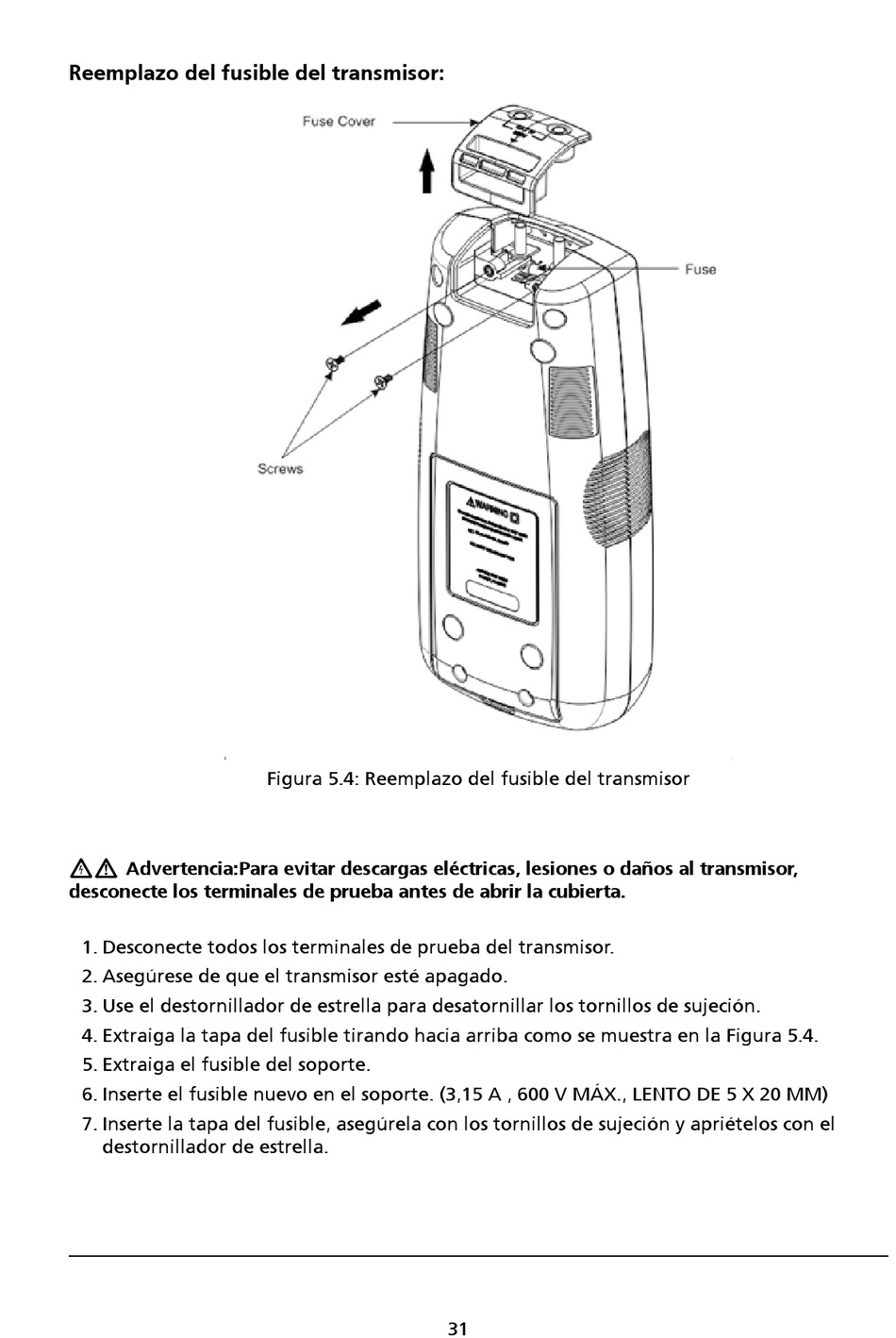

Figura 5.4: Reemplazo del fusible del transmisor
