5. WARTUNG

Sendersicherung wechseln:

Sicherungsabdeckung
Warnung: Damit es nicht zu Stromschlägen, Verletzungen oder Beschädigung des
�
Senders kommt, trennen Sie die Messleitungen, bevor Sie das Gehäuse öffnen.
1. Trennen Sie sämtliche Messleitungen vom Sender.
2. Sorgen Sie dafür, dass der Sender abgeschaltet ist.
3. Lösen Sie die Schrauben mit einem Kreuz-Schraubendreher.
4. Heben Sie den Sicherungsabdeckung wie in Abbildung 5.4 gezeigt nach oben ab.
5. Nehmen Sie die Sicherung aus dem Sicherungshalter.
6. Setzen Sie die neue Sicherung in den Sicherungshalter ein. 3,15 A, 600 V, träge, 5 × 20 mm
7. Setzen Sie den Sicherungsabdeckung wieder auf, fixieren Sie den Deckel durch Anziehen
der Schrauben mit einem Kreuz-Schraubendreher.
Schrauben

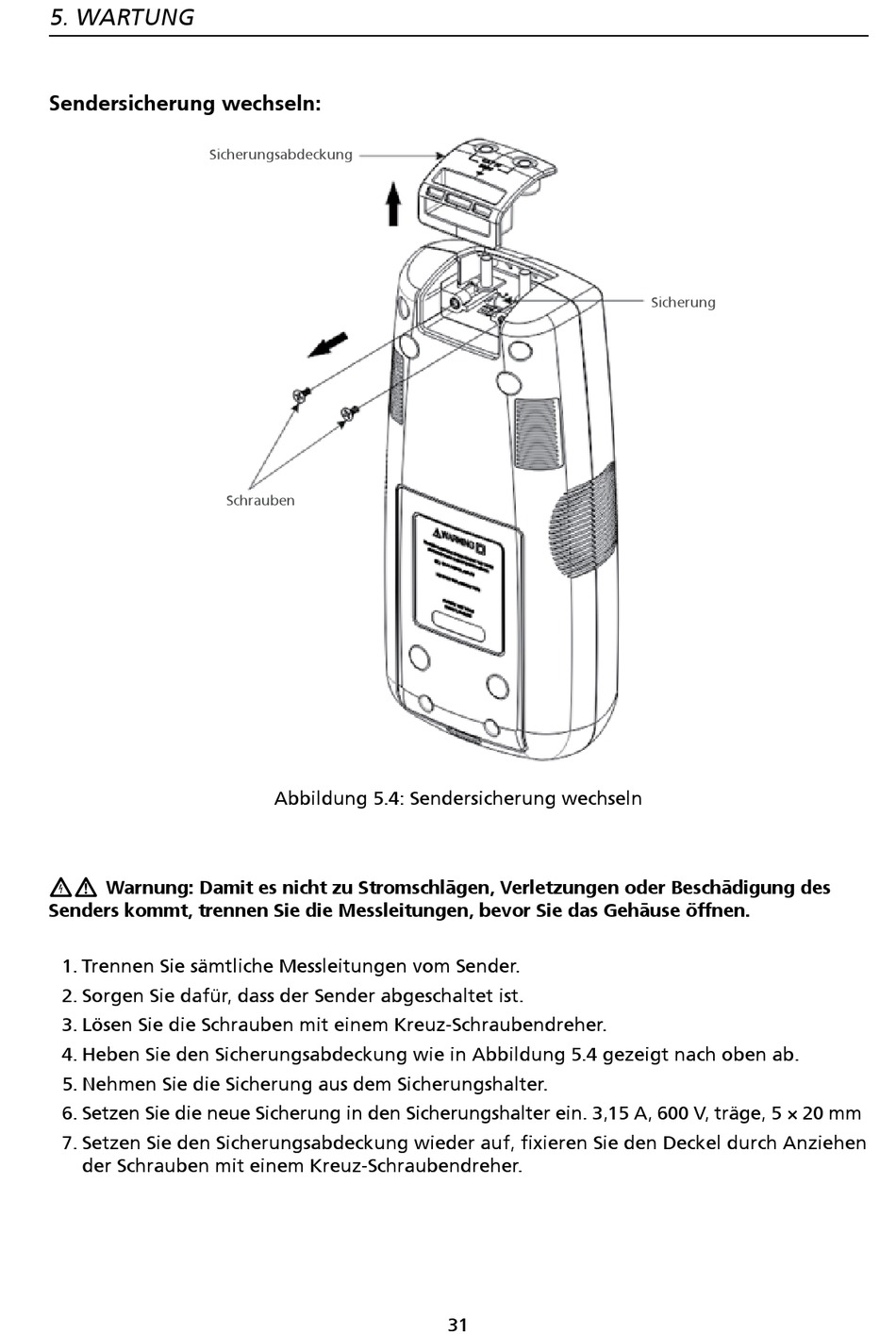

Abbildung 5.4: Sendersicherung wechseln
31
Sicherung
