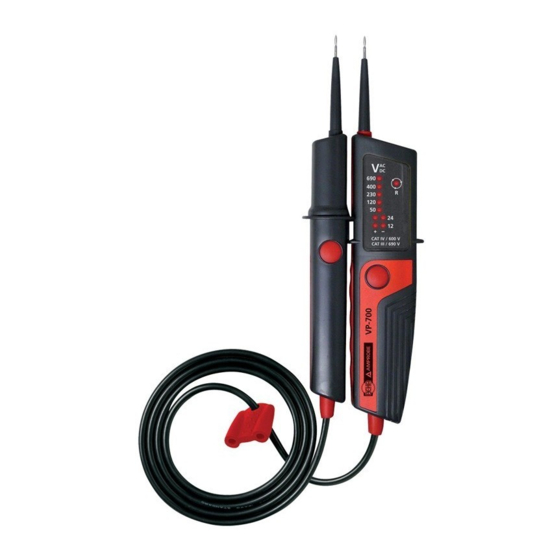

- Seite 1 VP-700 VP-710 VP-720 Spannungsprüfer Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Anwenders und Beschädigungen des Gerätes verursacht werden. Einleitung / Lieferumfang Spannungsprüfer BEHA-AMPROBE VP-700, VP-710 und VP-720 sind universell einsetzbare Spannungsprüfer mit Drehfeld- richtungsanzeige. Die Spannungsprüfer wer- den nach den neuesten Sicherheitsvorschrif- ten gebaut und gewährleisten ein sicheres und zuverlässiges Arbeiten. Durch den unverlierbaren Messspitzenschutz wird das Verletzungsrisiko beim Mitführen in Klei-... -
Seite 3: Sicherheitsmaßnahmen
Verletzungsgefahr (BGV 1, § 35, Mitführen von Werkzeugen) • IP 64 (DIN VDE 0470, Teil 1, EN 60529) • Keine Batterien erforderlich (nur VP-700) Überprüfen Sie nach dem Auspacken, ob das Gerät unversehrt ist. Im Lieferumfang sind enthalten: 1 St. -
Seite 4: Bestimmungsgemäße Verwendung
• Das Messgerät darf nur in den dafür bestimmten Messkreiskategorie eingesetzt werden! • Vor und nach jeder Benutzung muss das Gerät auf einwandfreie Funktion (z.B. an einer bekannten Spannungsquelle) geprüft werden. • Die Spannungsprüfer dürfen nicht mehr benutzt werden, wenn eine oder mehrere Funktionen ausfallen oder keine Funkti- onsbereitschaft erkennbar ist. -
Seite 5: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse 1. Griffprüfspitze - (L1) 2. Geräteprüfspitze + (L2) 3. LED-Reihe für Spannungsanzeige 4. Messstellenbeleuchtung (weiße LED) 5. LED für einpolige Phasenprüfung (VP-710, VP-720) 6. LED für Drehfeld (Rechts) 7. LED für Durchgangsprüfung Rx (VP-710, VP-720) 8. LED für Polarität und 12 V 9. -
Seite 6: Durchführen Von Prüfungen
710, VP-720). Spannungsanzeige funktioniert auch ohne Batterien bei Spannungen >24 V (Anzeige über LED-Reihe) Die Spannungsprüfer VP-700, VP-710, VP-720 besitzen eine zuschaltbare Last, die es ermöglicht, einen 10-mA-oder 30-mA-RCD/FI-Schutzschalter auszulö- sen. Bei Spannungsprüfungen (L gegen PE) in Anlagen mit RCD/FI-Schutzschal- ter kann bei Betätigung der beiden... -
Seite 7: Einpolige Phasenprüfung (Nur Vp-710 Und Vp-720)
abhängig von der Höhe der zu messenden Spannung. Damit das Gerät sich nicht unzulässig erwärmt, wird die Prüfung automatisch zeit- lich begrenzt. Sicherheitsmaßnahmen beachten. Beide Prüfspitzen mit dem Messobjekt verbinden. • Ab einer Spannung von ca. 24 V schal- ten sich die Spannungsprüfer automa- tisch ein. -
Seite 8: Drehfeldrichtungsbestimmung
Drehfeldrichtungsbestimmung Die Spannungsprüfer besitzen eine zweipoli- ge Drehfeldrichtungserkennung. Sicherheitsmaßnahmen beachten. Die Drehfeldrichtungserkennung ist immer aktiv, es kann stets die LED [ ] (6) leuchten. Die Drehfeldrichtung kann jedoch nur in einem Drei-Phasen-System zwischen den Außenleitern bestimmt werden. Das Gerät zeigt dabei die Spannung zwischen zwei Außenleitern an. -
Seite 9: Batteriewechsel (Nur Vp-710, Vp-720)
Batteriewechsel (nur VP-710, VP-720) Wenn beim Kurzschließen der Prüfspitzen die LED für Durchgang Rx (7) nicht leuchtet, müssen die Batterien ausgewechselt wer- den. • Den Spannungsprüfer VP-710 (bzw. VP- 720) vollständig vom Messkreis tren- nen. • Mit einem Schraubendreher die zwei Metall-Schauben Batteriefachs soweit herausdrehen bis sich der Batte-... -
Seite 10: Technische Daten
Überspannungsschutz ..690 V AC/DC Drehfelderkennung Spannungsbereich ....100...400 V AC gegen Erde Frequenzbereich ....40…70 Hz Stromversorgung Stromversorgung (VP-700) ......vom Messobjekt Stromversorgung (nur VP-710, VP-720) ..2 x Batterie 1,5 V Micro IEC LR03 Stromaufnahme (aus Batterie) ....max. 30 mA/ ca. 250 mW Umgebungsbedingungen Temperaturbereich ..-15°C…55°C... -
Seite 11: Beschränkte Garantie & Haftungsbeschränkung
CAT IV / 600 V Verschmutzungsgrad ..2 Schutzart......IP 64 Sicherheit ......EN 61243-3, DIN VDE 0682-401 Maße (HxBxT) ....ca. 280 x 78 x 35 mm Gewicht......ca. 270 g (VP-700) ca. 310 g (VP-710, VP-720) Beschränkte Garantie & Haftungsbeschränkung BEHA-AMPROBE-Geräte unterliegen einer strengen Qualitätskontrolle. - Seite 12 BEHA-Amprobe GmbH In den Engematten 14 79286 Glottertal/Germany Tel.: +49(0)7684/8009-0 Fax: +49(0)7684/8009-410 Technische Hotline: 0900-1267762 (kostenpflichtig 99 Cent/Min) internet: www.beha-amprobe.de 08/2010 PADBVP720000 PHDB0003052101...
