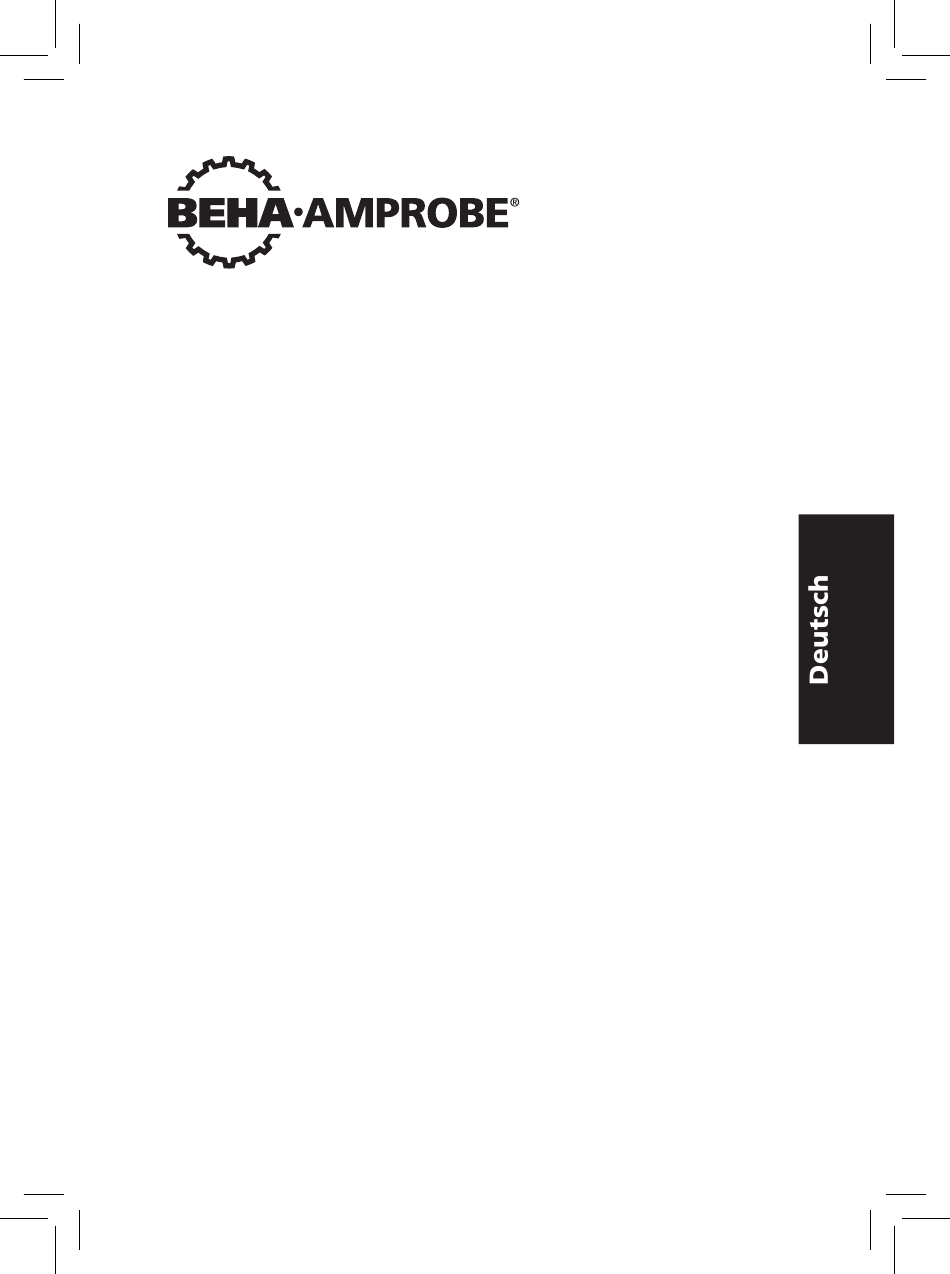

- Seite 1 PRM-5-EUR Phasenfolgeprüfer Bedienungsanleitung 4/2015, Rev. A © 2015 Beha-Amprobe. Alle Rechte vorbehalten. In China gedruckt.
- Seite 2 In Europa können Geräte außerhalb der Garantiezeit gegen eine geringe Gebühr von Ihrem Amprobe-Distributor ausgetauscht werden. Eine Liste mit Distributoren in Ihrer Nähe finden Sie im Bezugsquellen-Bereich bei www.Amprobe.eu . Amprobe Europe* Beha-Amprobe In den Engematten 14 79286 Glottertal, Deutschland Tel.: +49 (0) 7684 8009 - 0 www.Beha-Amprobe.com...
-
Seite 3: Inhaltsverzeichnis

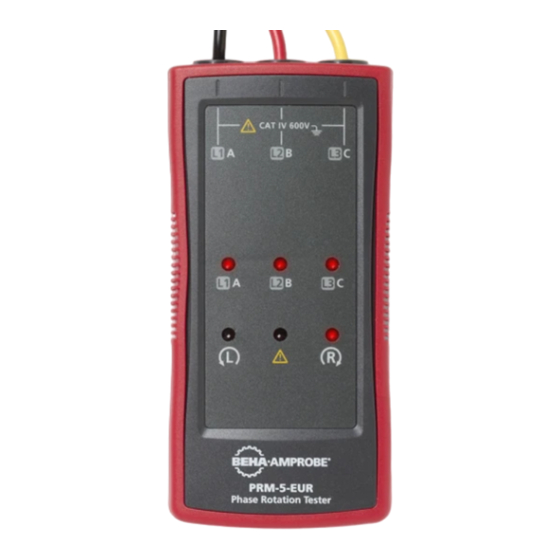

PRM-5-EUR – Phasenfolgetester INHALT Symbole ......................3 Sicherheitshinweise ..................3 Auspacken und prüfen ..................4 Phasenfolgetester verwenden .................5 Drehfeldrichtung bestimmen ..............5 Technische Daten ....................6 Wartung ......................7 Reinigung ......................7... - Seite 4 PRM-5-EUR – Phasenfolgetester Indikator für L1 (A), L2 (B), L3 (C) Indikator für falsche Eingangsspannung Indikator für Phasenfolge gegen den Uhrzeigersinn Indikator für Phasenfolge im Uhrzeigersinn Messleitungeingangsanschlüsse (schwarz: L1, rot: L2, gelb: L3) Messspitzenkappen (schwarz, rot, gelb) Messspitzen (schwarz, rot, gelb)
-
Seite 5: Symbole
SYMBOLE Achtung! Stromschlaggefahr. Achtung! Erläuterung in dieser Anleitung beachten. Doppelte oder verstärkte Geräteisolierung. Erde (Masse). Die Messkategorie IV (CAT IV) gilt für Messungen an der Quelle von Niederspannungsinstallationen. Beispielsweise: CAT IV Messungen an Zählern, Überstromschutzgeräten und Rundsteuergeräten Erfüllt europäische Vorgaben. Erfüllt zutreffende australische Vorgaben. -
Seite 6: Auspacken Und Prüfen
• Messungen können durch Impedanzen zusätzlicher, parallel geschalteter Schaltkreise oder durch transiente Ströme beeinträchtigt werden. • Nutzen Sie den PRM-5-EUR niemals in unvollständigem Zustand. • Verwenden Sie das Gerät nicht in der Nähe von explosiven Gasen, Dämpfen und nicht an feuchten oder nassen Stellen. -
Seite 7: Phasenfolgetester Verwenden
5. Wenn das Warnsymbol aufleuchtet, sind entweder ein oder zwei Eingänge mit dem Neutralleiter verbunden oder die Phasenspannungsdifferenz überschreitet 30 % (Phase – Phase) / 65 (Phase – Neutralleiter). Hinweis: Der PRM-5-EUR bezieht seine Energie aus dem jeweiligen Schaltkreis. W Warnung Die Drehfeldanzeige L1, L2 und L3 leuchtet auch dann auf, wenn der Neutralleiter N statt L1, L2 oder L3 angeschlossen wird. -
Seite 8: Technische Daten
TECHNISCHE DATEN Bestimmung der Drehfeldrichtung Dreiphasenanzeige Mit LEDs Phasenfolgeanzeige Mit LEDs Spannungsbereich (Ume) 100 – 700 V AC, Phase-zu-Phase Frequenzbereich (fn) 16 – 400 Hz Signalisierung falscher Spannungsdifferenz > ± 30 % Eingangsspannung zwischen Phasen (> ± 65 % zwischen Phase und Neutralleiter) Nennmessstrom (In pro Phase) <... -
Seite 9: Wartung
WARTUNG Achtung So verhindern Sie Beschädigungen des PRM-5-EUR: • Versuchen Sie nicht, den PRM-5-EUR zu warten oder zu reparieren, sofern Sie nicht über entsprechende Qualifizierungen verfügen. • Achten Sie darauf, dass zutreffende Kalibrierungs-, Leistungsprüfungs- und Serviceangaben verwendet werden. • Verwenden Sie keine Scheuer- oder Lösungsmittel. Scheuer- und Lösungsmittel beschädigen das Gehäuse des PRM-5-EUR.
