6. ÖFFNEN UND SCHLIEßEN DER PUMPE
AUF DER ANTRIEBSSEITE (For tsetzung)

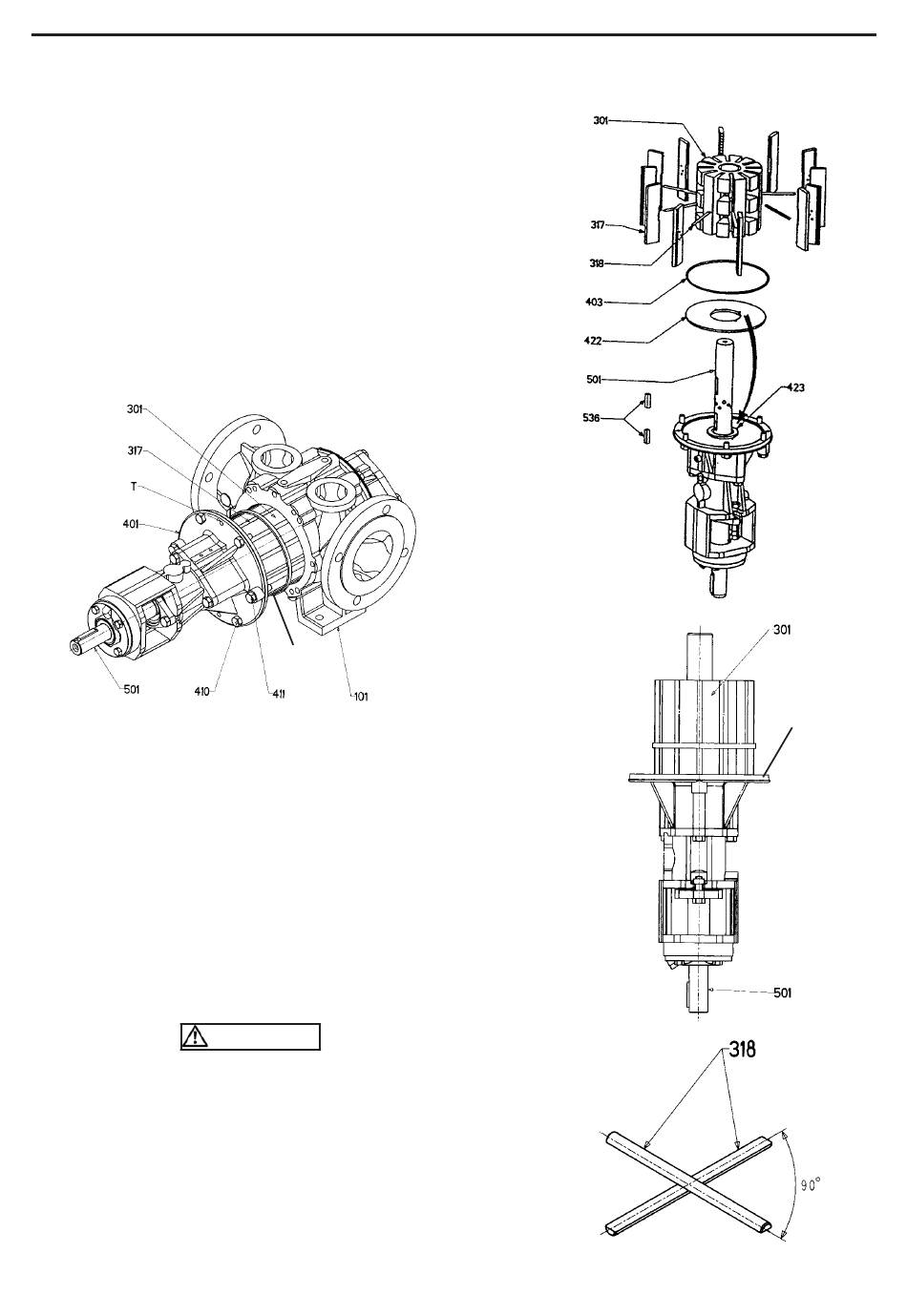

6.1 Öffnen der Pumpe auf der Antriebsseite
• Pumpe durch Entfernen der Kupplungsmuffe ausbauen.
• Die 4 Schrauben 410 lösen. Die 2 Schrauben 411 lösen
und diese in die beiden Gewindelöcher T einführen.
• Diese beiden Schrauben 411 gleichmäßig so einschrau-
ben, daß sich der Deckel löst.
• Am Deckel 401 so ziehen, daß der Rotor 301 um ein wenig
mehr als die Hälfte aus dem Gehäuse 101 gezogen wird.
• Die Schieber 317 mit geeigneten Haltebändern
(Gummibänder, Ringe...) in ihren Schlitzen halten.
• Einheit Deckel - Rotor auf der Werkbank ablegen und
Haltebänder und Schieber abnehmen.
• Die Dichtung 403 kontrollieren.
6.2 Ausbau der Gleitschieber und der Stößel
• Die Antriebsseite 401 zusammen mit Rotor-Baugruppe
301 auf eine Werkbank legen.
• Gummiiemen lösen und Drehschieber 317 ausbauen.
• Die Stößel 318 herausdrücken, wenn nötig mit einem
Schraubendreher.
• Den Verschleiß der Stößel 318 überprüfen (siehe §
WARTUNG), diese bei Bedarf austauschen.
• Den Rotor 301 herausziehen.
• Die Befestigungskeile 536 demontieren.
• Den Verschleiß der Keilnuten und der 2 Befestigungseile
536 überprüfen.
Da die Kohle-Endscheiben 422 nur lose in die Deckel ein-
gelegt sind, muß darauf geachtet werden, daß sie während
der Abnahme des Rotors nicht herausfallen.
NT 1008-D00 08 18 Serie P BI g
Gummiband
ACHTUNG
23/45
Gummiband
