8. ÜBERSTRÖMVENTIL (For tsetzung)
8.5 Erreichen der Fördermenge

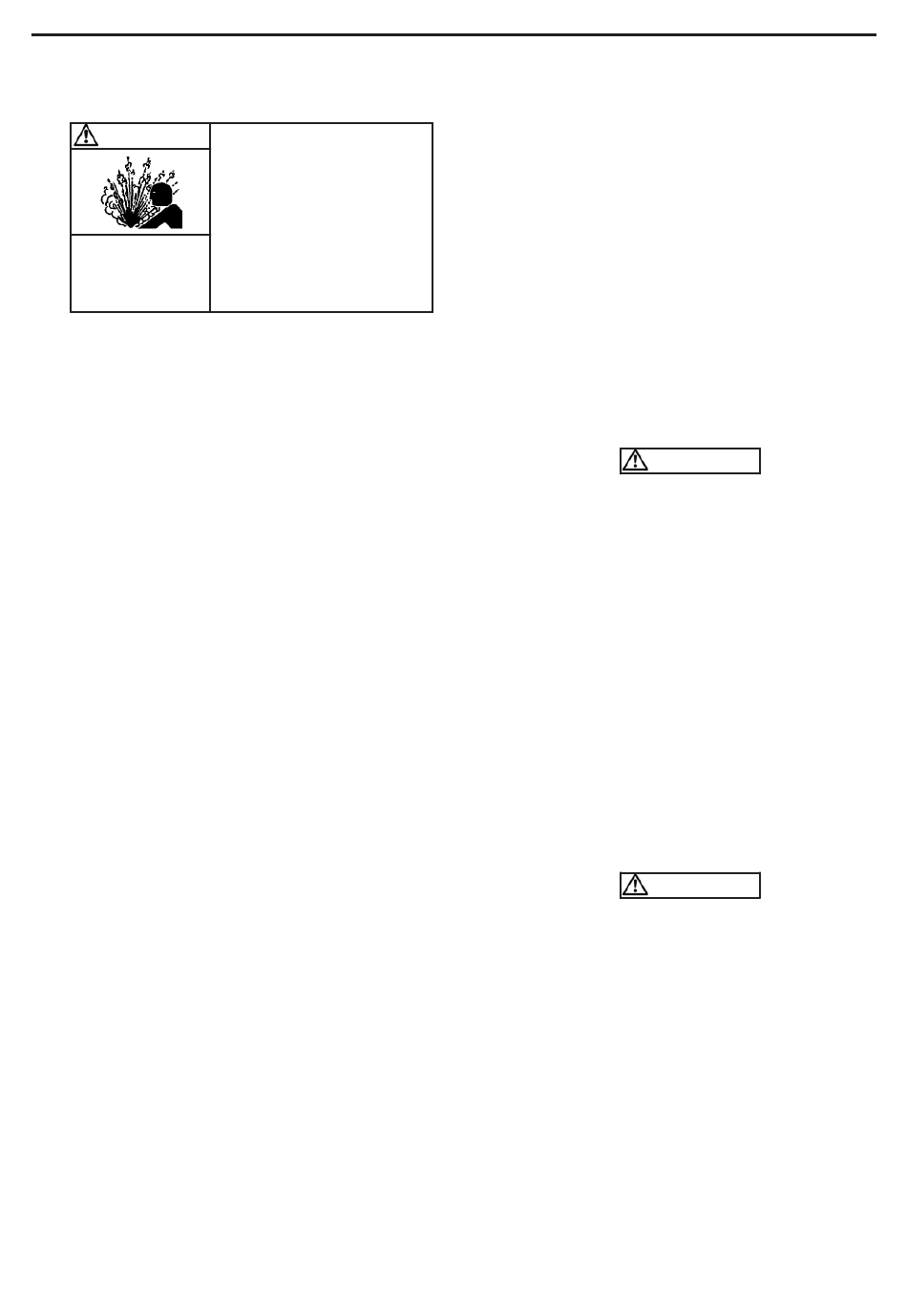

WARNUNG
Gefährlicher Druck kann
Körperverletzungen
oder Sachschäden
verursachen.
Wenn die Fördermenge unter dem vorgesehen Wert
liegt, kann eine unzureichende Einstellung des
Überströmventils die Ursache sein. Um dem abzuhelfen,
siehe § EINSTELLUNG DES ÜBERSTRÖMVENTILS.
Vorher sicher stellen, dass die Pumpe mit der vorges-
chriebenen Drehzahl läuft.
Wenn die Feder bis zum Anschlag gespannt ist oder
wenn der Motor nicht mehr richtig läuft, obwohl die
gewünschte Fördermenge noch nicht erreicht ist, heißt
das, dass die Pumpe mit einem höheren Druck betrie-
ben werden soll, als für den sie ausgelegt ist. In diesem
Falle ist unser Technischer Kundendienst zu konsultieren.
Wird die Fördermenge erreicht, ist durch Schließen des
Druckkreises sicher zu stellen, dass der Motor ohne
Probleme die durch den Überdruck verursachte
Leistungserhöhung aushält.
Bei Bedarf erneut das Überströmventil einstellen, um zu
ermöglichen, dass der Motor die Leistungserhöhung
verkraftet.
8.6 Leistungsaufnahme
Wenn die Leistungsaufnahme nicht den vorgesehenen
Werten entspricht, kann eine unzureichende Einstellung
des Überströmventils die Ursache sein.
Um dem abzuhelfen, den Druckschieber schließen und
das Überströmventil einstellen (siehe § EINSTELLUNG
DES ÜBERSTRÖMVENTILS) bis die Leistungsaufnahme
zufriedenstellend ist.
NT 1008-D00 08 18 Serie P BI g
FALSCHE EINSTELLUNGEN AM SICHER-
HEITSVENTIL KÖNNEN DAS VERSAGEN
VON PUMPENTEILEN, KÖRPERVERLET-
ZUNGEN UND SACHSCHÄDEN VERUR-
SACHEN.
8.7 Ersetzen der Feder
Vor jedem Ausbau ist sicherzustellen, dass die Pumpe
entleert worden ist und nicht wieder in Betrieb genom-
men werden kann. Es darf keinerlei Inbetriebsetzung,
auch nicht zufälligerweise, möglich sein.
Demontage :
• Die 2 Schrauben 859 lösen.
• Das Überströmventil abbauen, auf eine Werkbank oder
eine ebene und freie Fläche ablegen.
• Den Einstelldruck des Überströmventils auf ein
Minimum stellen (siehe § EINSTELLEN DES ÜBERS-
TRÖMVENTILS).
• Das Überströmventil während des restlichen Vorgangs
senkrecht halten.
• Die 6 Schrauben 856 nach und nach lösen.
DIE FEDER IST IMMER NOCH ETWAS ZUSAMMEN
GEDRÜCKT.
• Die Kappe des Überströmventils 827 mit allen seinen
Druckschrauben (825 - 826 - 831 - 834 - 835 - 837)
abnehmen.
• Die Feder 824 aus dem Überströmventil nehmen.
Montage :
• Das Überströmventil während des Vorgangs senkrecht
halten.
• Die Feder 824 in das Überströmventil führen.
Sichergehen, dass die Stellung des Ventils 823 richtig
ist. Es muss flach auf seiner Auflagefläche liegen und
frei in seiner Lagerung gleiten.
• Die Kappe des Überströmventils 827 mit allen seinen
Druckschrauben (825 - 826 - 831 - 834 - 835 - 837) wie-
der aufsetzen.
• Die 6 Schrauben 856 nach und nach anschrauben.
ES IST NOTWENDIG, DIE FEDER LEICHT ZUSAMMEN ZU
DRÜCKEN, BEVOR MAN SCHRAUBEN KANN.
• Die 2 Dichtungen 858 überprüfen, bei Bedarf austau-
schen.
• Das Überströmventil wieder an der Pumpe anbringen,
wobei die Montagerichtung je nach Funktionsrichtung
eingehalten werden muss.
• Die 2 Schrauben 859 anziehen, dabei auf gleichmäßiges
Anziehen achten, achten, damit das Überströmventil
senkrecht steht.
• Den Förderdruck des Überströmventils auf den gewün-
schten Wert stellen (siehe § EINSTELLEN DES
ÜBERSTRÖMVENTILS).
30/45
