Verkabelung

Ungeschirmte Kabel zwischen Kabelklemmen und Schraubanschlüssen so
kurz wie möglich lassen. Steuerkabel separat von Leistungskabeln verlegen.
Netzkabel
Als Netzkabel ist ein Dreileiterkabel (Einphasen-Leiter, Nulleiter und
Schutzerde) oder ein Vierleiterkabel (Dreiphasen-Leiter und Schutzerde) zu
empfehlen. Die Netzkabel brauchen nicht abgeschirmt zu sein. Kabel und
Sicherungen entsprechend Eingangsstrom auslegen. Bei der Auslegung
sind immer die behördlichen Vorschriften zu befolgen.
Die Netzanschlüsse befinden sich oben am Umrichter. Das Netzkabel ist so
zu verlegen, dass der freie Abstand auf beiden Seiten des Umrichters min-
destens 20 cm beträgt, um Ausstrahlung vom Umrichter zum Netzkabel zu
vermeiden. Schirmdrähte an die Erdungsklemme des Umrichters anschlie-
ßen (oder Erdungsklemme des Eingangsfilters, falls vorhanden) und so ver-
drillen, dass die Länge des Geflechts max. 5 x Breite beträgt.

Motorkabel

Das Motorkabel muss ein symmetrisches Dreileiterkabel mit konzentrischer
Schutzerde oder ein Vierleiterkabel mit konzentrischem Schirm sein. Die
Mindestanforderung an die Abschirmung des Motorkabels ist in Abbildung
20 dargestellt.
Schirm aus Kupferdrah
Äußere Isolierung

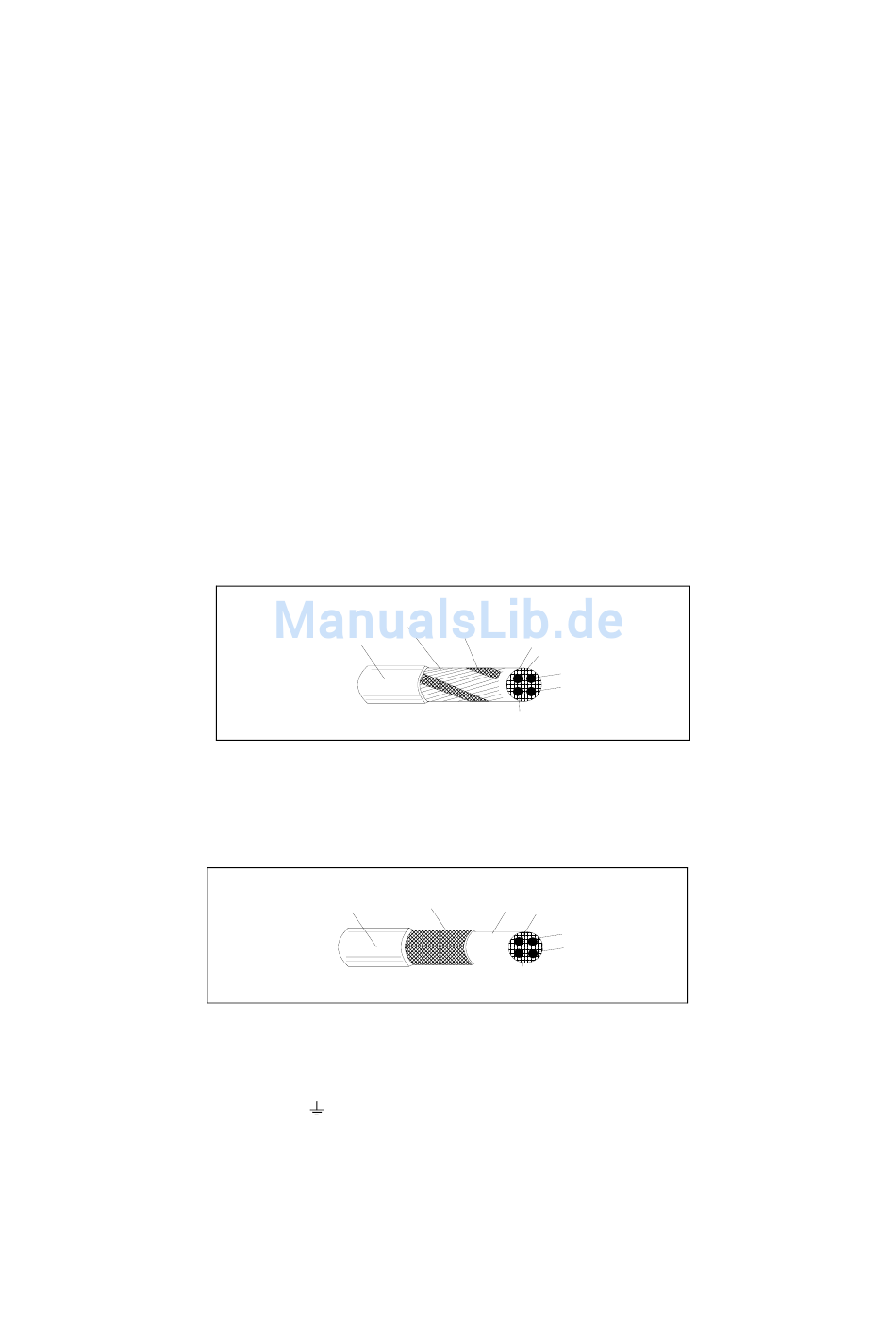

Abbildung 20 Mindestanforderung an Motorkabelschirm (z.B. MCMK, NK
Cables).
Als Faustregel gilt: je besser und dichter der Schirm ist, um so kleiner sind
die ausgestrahlten Emissionen. Eine effektive Abschirmung ist in Abbildung
21 dargestellt.
Geflochtener Metallschirm Innere Isolierung
Äußere Isolierung
Abbildung 21 Effektive Schirmung des Motorkabels (z.B. Ölflex-Servo-FD
780 CP, Lappkabel oder MCCMK, NK Cables).
Kabelschirme so verdrillen, dass die Länge des Geflechts max. 5 x Breite
beträgt und an der linken unteren Ecke des Kühlkörpers anschließen.
(Anschluss mit gekennzeichnet).
86
