Anwendungsmakro Hand-/Automatik-Betrieb

Dieses Makro bietet eine Ein-/Ausgabekonfiguration, wie sie normalerweise
in HKL-Anwendungen verwendet wird.
Der Wert von Parameter 9902 ist 5.

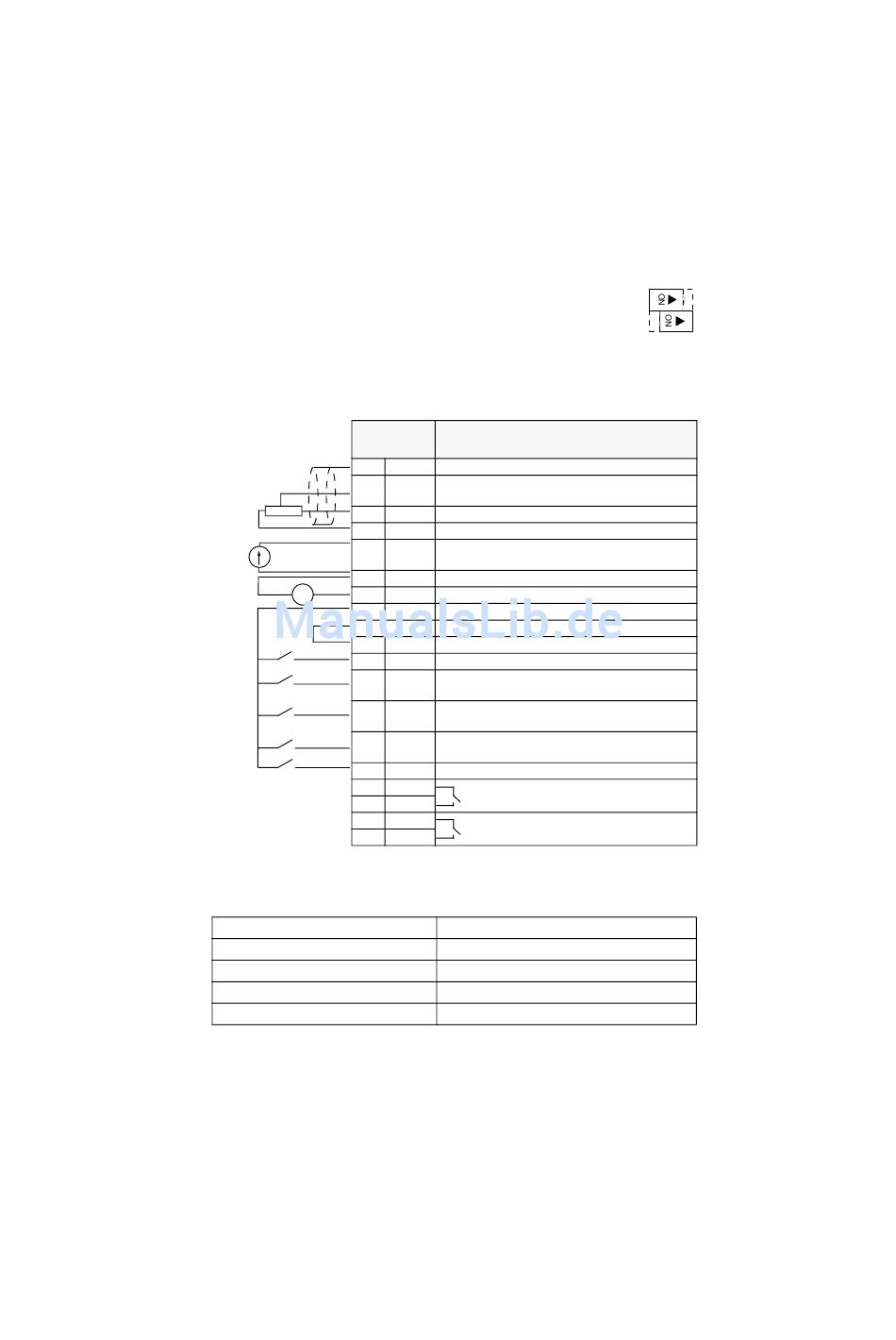

Eingangssignale
• Start/Stop(DI1,5),
Drehrichtungsumkehr (DI2,4)
• 2 analoge Sollwerte (AI1,AI2)
• Auswahl Steuerungsart (DI3)
Steuer-
Klemmen
1
2
3
4
5
6
7
mA
8
9
10 DCOM
11 DI 1
12 DI 2
13 DI 3
14 DI 4
15 DI 5
16 RO 1A
17 RO 1B
18 RO 2A
19 RO 2B
Hinweis! Parameter 2107
Hand-Auto Parameterwerte:
1001 1 2 (
EXT BEFEHLE DI
1002 2 7 (
EXT BEFEHLE DI
1003 3 (
DREHRICHTUNG ABFRAGE
1102 1/ 2 3 (
EXT EXT AUSW DI
1103 1 1 (
EXT SOLLW AUSW AI
36
Ausgangssignale
• Analogausg. AO: Frequenz
• Relais Ausgang 1: Fehler
• Relais Ausgang 2: Läuft
Funktion
SCR
AI 1 Externer Sollwert 1: 0...10 V <=> 0...50 Hz
(Handbetrieb)
AGND
10 V Referenz-Spannung 10 VDC
AI 2 Externer Sollwert 2: 0...20 mA <=> 0...50 Hz
(Automatikbetrieb)
AGND
AO Ausgangsfrequenz 0...20 mA <=> 0...50 Hz
AGND
+12 V +12 VDC
Start/Stop: aktivieren für Motorstart (Hand)
Vorwärts/Rückwärts: aktivieren für Drehrich-
tungsumkehr (Hand)
EXT1/EXT2 Auswahl: aktivieren, um Automa-
tikbetrieb auszuwählen
Vorwärts/Rückwärts: aktivieren, um die Dreh-
richtung umzukehren (Auto)
Start/Stop: aktivieren für Motorstart (Auto)
muss auf 0 (
START SPERRE
1,2) 1106 2
EXT SOLLW AUSW
5,4) 1201
FESTDREHZ AUSW
) 1601
EINSCHALTFREIGABE
3) 2105
VORMAGNETG AUSW
1) 2201 / 1/2
BE VERZÖ AUSW
DIP-Schalter S1
S1:1:U
S1:2: I
Relais Ausgang 1
Fehler: offen
Relais Ausgang 2
Läuft: geschlossen
) gesetzt sein.
AUS
2 ( 2)
AI
0 ( )
KEINE AUSW
0 ( )
KEINE AUSW
0 ( )
KEINE AUSW
0 ( )
KEINE AUSW
