Anwendungsmakro PID-Regler

Dieses Makro ist für den Gebrauch in Regelkreisen gedacht, wie z.B.
Druckregelungen, Durchflussregelungen usw.
Der Wert von Parameter 9902 ist 6.
Eingangssignale
• Start/Stop (DI1)
• Analog Sollwert(AI1)
• Istwert (AI2)
• Auswahl Steuerplatz (DI2)
• Festdrehzahl (DI4,5)

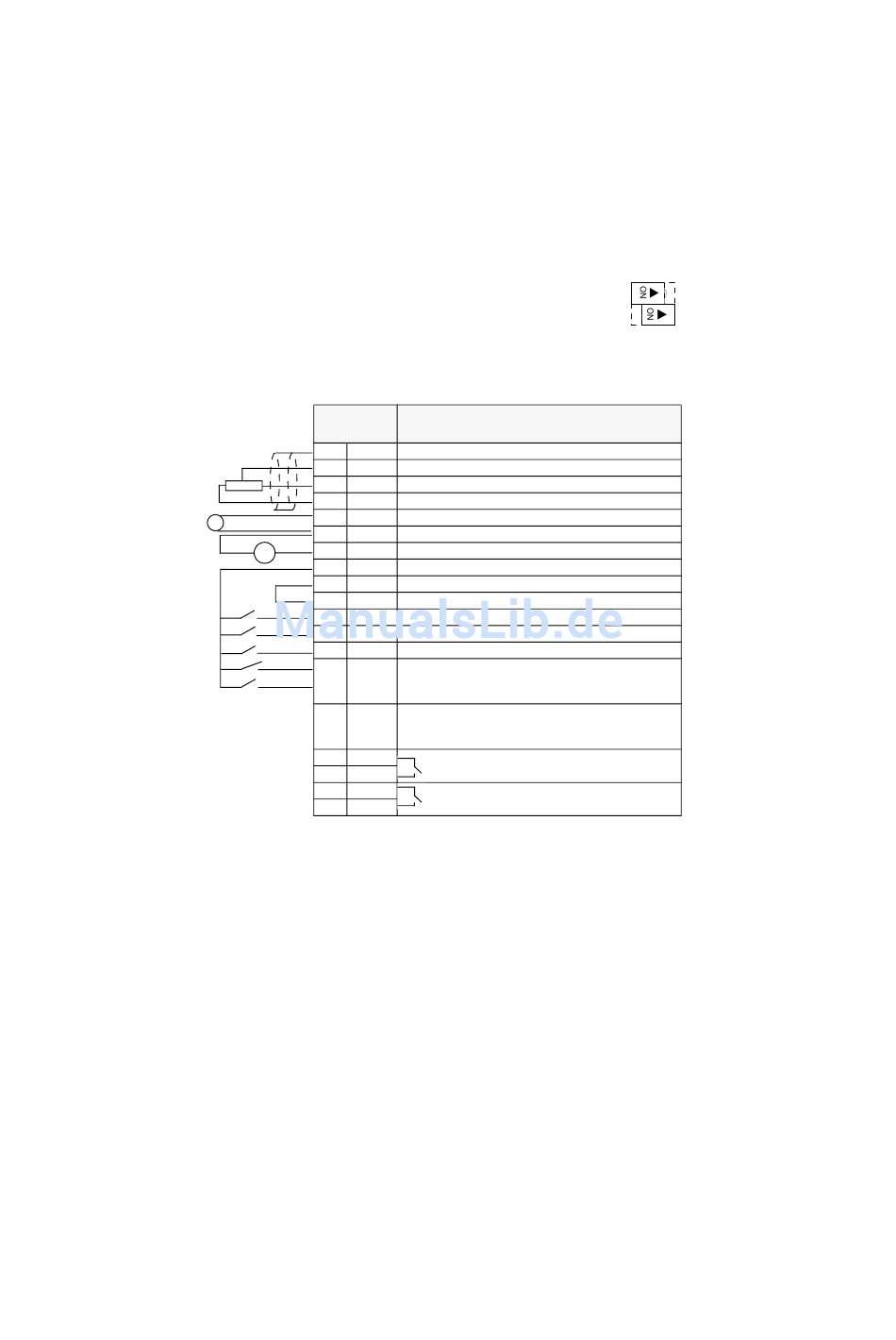

Steuer-
Klemmen
1 SCR
2 AI 1
3 AGND
4 10 V
5 AI 2
PT
6 AGND
7 AO
mA
8 AGND
9 +12 V
10 DCOM
11 DI 1
12 DI 2
13 DI 3
14 DI 4
15 DI 5
16 RO 1A
17 RO 1B
18 RO 2A
19 RO 2B
Hinweis!
* Wenn auf PID Regelung gewechselt wird, muss DI2 aktiviert , d.h. EIN sein,
bevor der Startbefehl über DI1 erfolgen kann.
** Die Festdrehzahl wird nicht beachtet, wenn PID-Regler aktiv (PID).
Hinweis! Parameter 2107 START SPERRE muss auf 0 (AUS) gesetzt sein.
Hinweis! Kritische Frequenzen (Gruppe 25) werden ignoriert, wenn PID-
Regler aktiv (PID).
PID-Regler-Parameter (Gruppe 40) gehören nicht zu den Grundparameter-
einstellungen.
Ausgangssignale
• Analogausg. AO: Frequenz
• Relais Ausgang 1: Fehler
• Relais Ausgang 2: Läuft
Funktion
EXT1 (Hand) or EXT2 (PID) Sollwert; 0...10 V
Referenz-Spannung 10 VDC
Istwert; 0...20 mA (PID)
Ausgangsfrequenz 0...20 mA <=> 0...50 Hz
+12 VDC
Start/Stop: aktivieren zum Start d. Motors*
EXT1/EXT2: aktivieren für Wahl des PID-Reglers*
Nicht benutzt
Drei Festdrehzahlen (1 ... 3) werden mit zwei Digi-
taleingängen DI4 und DI5 ausgewählt. Nicht
benutzt bei PID-Regler**
Drei Festdrehzahlen (1 ... 3) werden mit zwei Digi-
taleingängen DI4 und DI5 ausgewählt. Nicht
benutzt bei PID-Regler**
DIP-Schalter S1
S1:1:U
S1:2: I
Relais Ausgang 1
Fehler : offen
Relais Ausgang 2
Läuft : geschlossen
37
