ABB Drive IT Benutzerhandbuch Seite 60

1103 EXT SOLLW1 AUSW
Dieser Parameter wählt die Signalquelle des externen Sollwert 1 aus.
0 =
TASTATUR
Sollwert wird von der Steuertafel vorgegeben.
1 = AI 1
Sollwert wird durch Analogeingang 1 vorgegeben.
2 = AI 2
Sollwert wird durch Analogeingang 2 vorgegeben.
3 = AI1/ ; 4 = AI2/
JOYST JOYST
Sollwert wird durch Analogeingang 1 (oder dementsprechend 2 ) für einen Joy-
stick ausgegeben. Das minimale Eingangsignal betreibt den Antrieb in Rück-
wärts-Drehrichtung mit maximalem Sollwert. Das maximale Eingangssignal
betreibt den Antrieb in Vorwärts-Drehrichtung bei maximalem Sollwert (Siehe
Bild 2). Siehe auch Parameter 1003
Achtung: Der minimale Sollwert für Joystick sollte 0,3 V ( 0,6 mA) oder höher
sein. Wenn ein 0 ... 10 V-Signal benutzt wird, wird der ACS 140 in Rückwärts-
Drehrichtung mit maximalem Sollwert arbeiten, wenn das Signal unterbrochen
wird. Setzen Sie Parameter 3013
Wert von 3 % oder höher sowie Parameter 3001
( ), und der ACS 140 wird den Antrieb stoppen, falls das Steuersignal
FEHLER
verlorengeht.
EXT SOLLW1 MAX
EXT SOLLW1 MIN
-
EXT SOLLW1 MIN
-
EXT SOLLW1 MAX
2V / 4mA
0V / 0mA

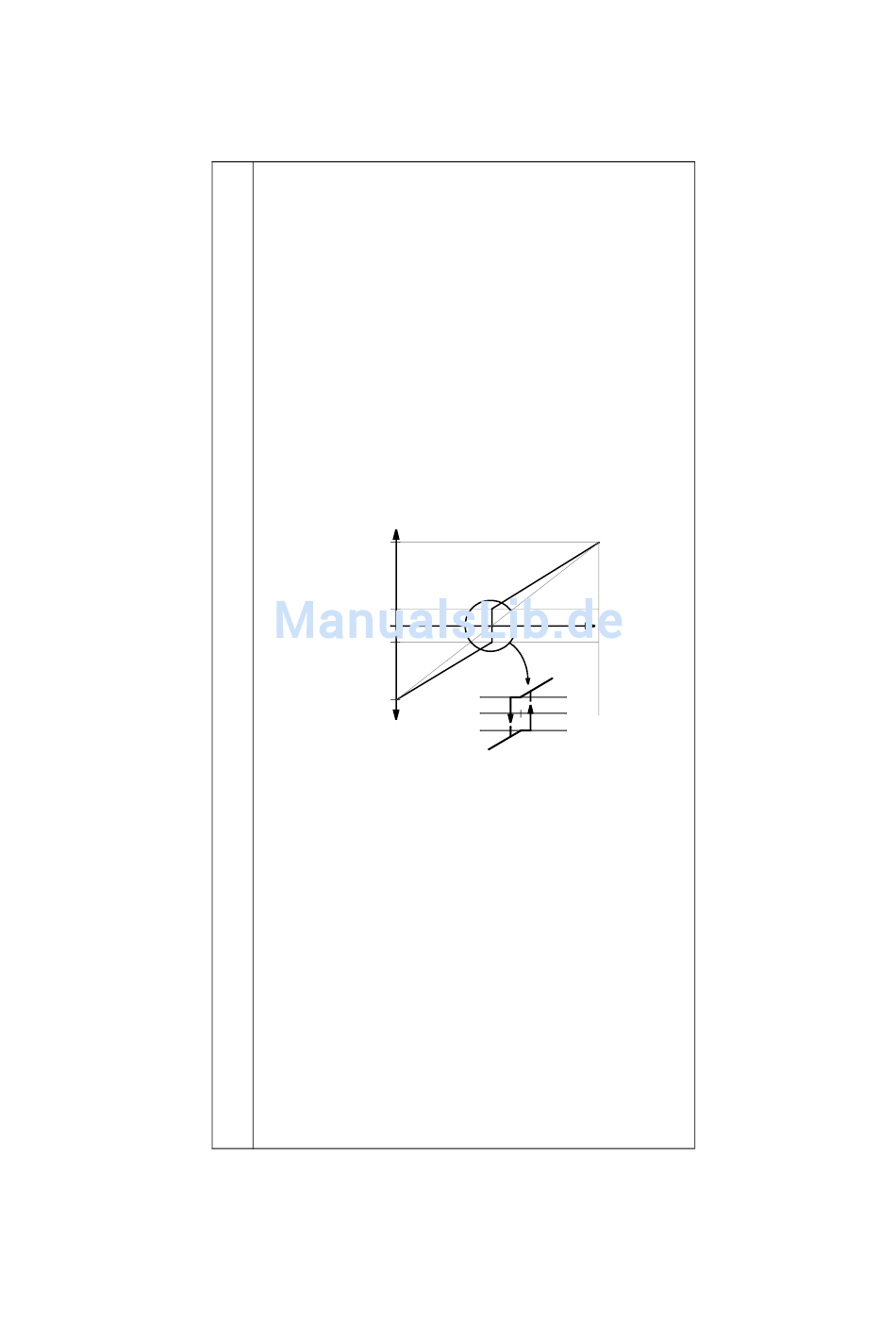

Abbildung 2 Joystick Steuerung. Maximum für externen Sollwert 1 wird mit
Parameter 1105, Minimum mit Parameter 1104 eingestellt.
5 = DI3U,4D(R)
Der Drehzahlsollwert wird über die digitalen Eingänge als Motor-Potentiometer-
Steuerung ausgegeben. Digitaleingang DI3 erhöht die Drehzahl (das U steht für
„Auf" engl. "up"), und Digitaleingang DI4 verkleinert die Drehzahl (das D steht
für „Ab" engl. "down"). (R) zeigt an, dass der Sollwert auf Null zurückgesetzt
wird, wenn der Stop Befehl gegeben wird. Die Veränderungsrate für die Sollw-
erte wird von Parameter 2204
6 = DI3U,4D
Genauso wie oben, mit der Ausnahme, dass der Drehzahl-Sollwert nicht auf
Null zurückgesetzt wird, wenn der Stop Befehl kommt. Wenn der ACS 140
gestartet wird, wird der Motor an der eingestellten Beschleunigungsrampe auf
den gespeicherten Sollwert hochgefahren.
7 = DI4U,5D
Genauso wie oben, mit der Ausnahme, dass die Digitaleingänge DI4 und DI5
benutzt werden.
8=
COMM
Der Sollwert wird durch die serielle Kommunikation vorgegeben.
9 = DI3U,4D(R,NC); 10 = DI3U,4D(NC); 11 = DI4U,5D(NC)
Auswahl 9,10,11 jeweils identisch mit Auswahl 5,6,7 mit Ausnahme der
Tatsache, dass der Sollwert nicht kopiert wird, wenn:
• Wechsel von EXT1 zu EXT 2 oder
• Wechsel von EXT2 zu EXT1 oder
• Wechsel von lokaler zu externer Steuerung.
52
.
DREHRICHTG
AI1 oder 3014
MINIMUM
<
AI MIN FUNKTION
Hyterese 4% bezogen
auf den Skalenendwert
EXT SOLLW
MID +2%
-2%
1 MIN
10V / 20mA
- EXT SOLLW
1 MIN
2 gesteuert.
BESCHLEU ZEIT
AI2 auf einen
MINIMUM
auf 1
