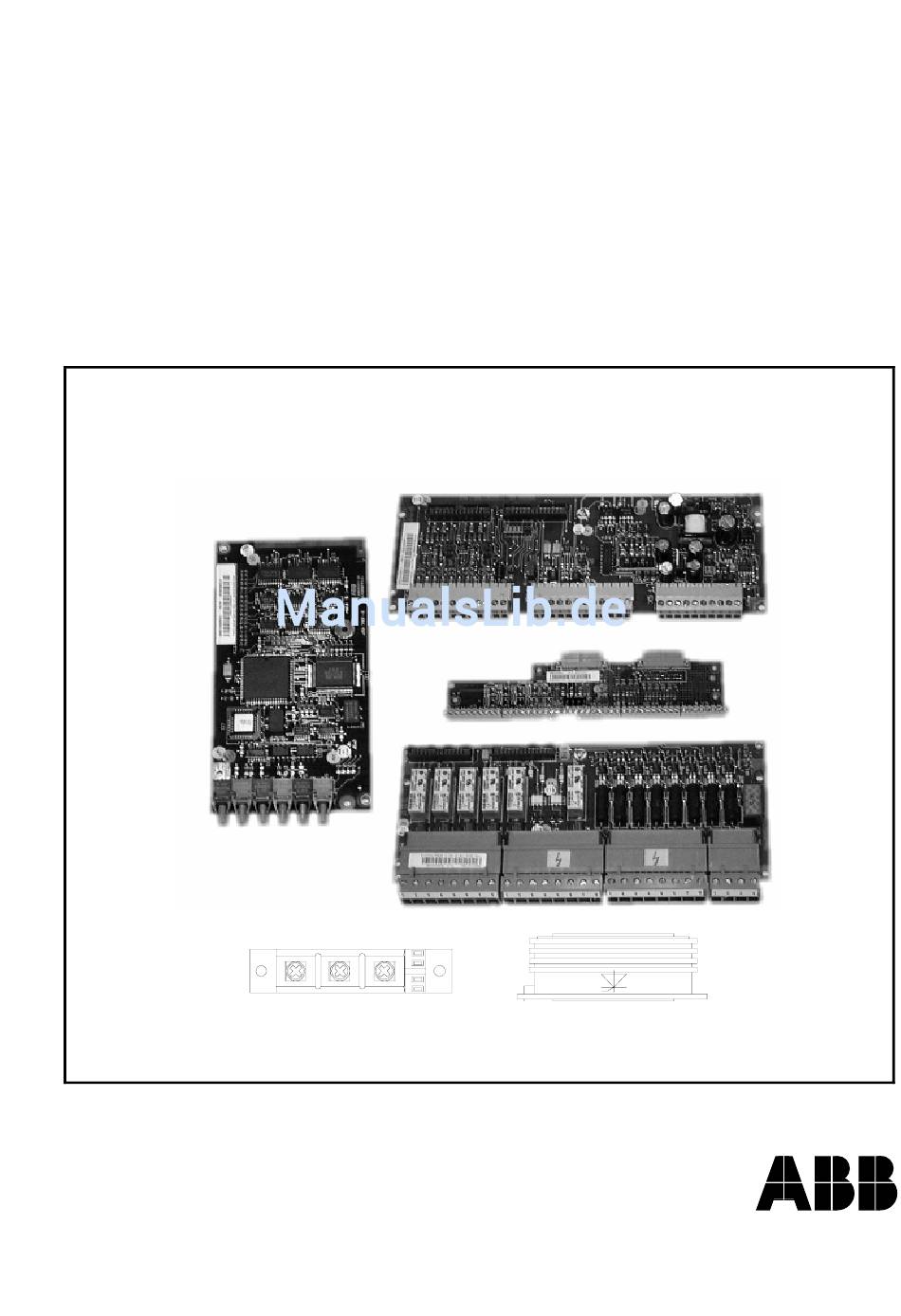

DCS Thyristorstromrichter
für Gleichstrom-Antriebssysteme
25 bis 5200 A
Servicehandbuch
DCS 500B
DCS 600 MultiDrive
4
2
3
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB DCS 500B

Inhaltszusammenfassung für ABB DCS 500B

  • Seite 1 DCS Thyristorstromrichter für Gleichstrom-Antriebssysteme 25 bis 5200 A Servicehandbuch DCS 500B DCS 600 MultiDrive...
  • Seite 2 Band 3ADW000055 IV A EN,DE,FR,SP 3ADW000080 IV F EN, DE 3ADW000091 (Installation) IV F1 EN, DE Quick Guide Sprache Band 3ADW000177 (DCS 500B) EN,DE,FR,IT,SP 3ADW000179 (DCS 600) EN,DE,FR,IT,SP Software Beschreibung Sprache Band 3ADW000078 V D1 3ADW000076 3AST000953 Tools Sprache Band...
  • Seite 3 DCS Thyristorstromrichter für Gleichstrom-Antriebssysteme 25 bis 5200 A Servicehandbuch DCS 500B DCS 600 MultiDrive Druckschrift-Nr.: 3ADW 000 093 R0803 Rev H SH_D_H.DOC STAND: 2. Nov. 2005 ERSETZT: Rev G 31. Jul. 2004 ©2005 ABB Automation Products GmbH. Alle Rechte vorbehalten.
  • Seite 4 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...

  • Seite 5: Sicherheitshinweise

    Dieses Kapitel enthält Sicherheitsvorschriften, die bei der Installati- Übersicht on, dem Betrieb und der Wartung der Thyristorstromrichter der Bau- reihen DCS 500B bzw. DCS 600 befolgt werden müssen. Bei Nichtbeachtung dieser Vorschriften kann es zu Verletzungen, auch mit tödlichen Folgen, oder zu Schäden an Stromrichter, Motor und Arbeitsmaschine kommen.
  • Seite 6 Sicherheitshinweise Allgemeine Warnung: Dieses Symbol warnt vor nicht- elektrischen Gefahren, die zu schweren oder sogar töd- lichen Verletzungen von Personen und/oder Schäden an Geräten führen können. Der Text neben diesem Symbol beschreibt ggf. Möglichkeiten zur Vermeidung dieser Gefahr. Beim Einsatz von Thyristorstromrichtern arbeiten die Elektro- motoren, Kraftübertragungselemente und Arbeitsmaschinen in einem erweiterten Betriebsbereich, was eine höhere Beanspru- chung zur Folge hat.

  • Seite 7: Netzanschluss

    Sicherheitshinweise Hinweise enthalten Informationen, die eine besondere Beachtung Hinweise erfordern, oder verweisen auf weitere Informationsquellen zu einem bestimmten Thema. Hierzu werden die folgenden Hinweiszeichen verwendet: VORSICHT! Vorsicht soll auf einen bestimmten Sachverhalt be- sondere Aufmerksamkeit lenken. Hinweis Hinweis beinhaltet oder verweist auf Zusatzinforma- tionen zu dem betreffenden Thema.

  • Seite 8: Inhaltsverzeichnis

    Inhalt VI A S ERVICEHANDBUCH Kapitel 1 - Einleitung Anwendungsbereich dieses Handbuchs ................. 1-1 Inhalt dieses Handbuchs......................1-1 Angesprochener Personenkreis..................... 1-2 Weitere relevante Druckschriften .................... 1-2 Lagerung und Transport......................1-2 Typenschild und Typenschlüssel .................... 1-2 Kapitel 2 – Fehlersuche bei Thyristoren Erkennung fehlerhafter Thyristoren..................
  • Seite 9 Inhalt Austausch von Thyristoren bei Baugröße A7 Kapitel 7 - Einbau von Scheibenthyristoren in Geräte Baugröße A7 (2050...5200 A)......7-1 Benötigte Werkzeuge ....................7-1 Lokalisierung fehlerhafter Thyristoren ................. 7-2 Ausbau eines fehlerhaften Thyristors ................7-3 Einbau eines neuen Thyristors ..................7-5 Kapitel 8 - Austausch von Thyristoren bei Baugröße C3 Einbau von Scheibenthyristoren in Geräte Baugröße C3 (900...2000 A) .......
  • Seite 10 Betriebssysteme...................... 10-9 Antrieb und Softwareversionen ................10-9 Programme / Dateien ....................10-9 Laden der Firmware unter 2000 ................10-10 Empfehlungen ....................... 10-10 Vorbereitungen...................... 10-12 HyperTerminal Private Edition................10-15 Flash löschen ......................10-15 Flash programmieren .................... 10-16 Laden der Firmware unter Windows NT 4.0 ............10-18 Empfehlungen .......................

  • Seite 11: Kapitel 1 - Einleitung

    Kapitel 1 - Einleitung Das vorliegende Servicehandbuch enthält ausführliche Anweisun- Anwendungsbereich gen für den Service von Stromrichtern der Baureihen DCS 500B dieses Handbuchs und DCS 600. Hinweis: Sofern nicht ausdrücklich anders angegeben, gelten alle Angaben in diesem Servicehandbuch sowohl für die Baureihe DCS 500B als auch für die Baureihe...

  • Seite 12: Angesprochener Personenkreis

    Komponenten und Symbole. • Grundlegende Erfahrung mit Gleichstromantrieben und -produkten. Neben dem vorliegenden Handbuch umfasst die Dokumentation zu Weitere relevante DCS 500B bzw. DCS 600 die folgenden Druckschriften: Druckschriften Technische Daten DCS-Thyristorstromrichter Betriebsanleitung Systembeschreibung DCS 500B Systembeschreibung DCS 600 MultiDrive VORSICHT! Der Thyristorstromrichter hat ein beträchtliches Ge-...
  • Seite 13 D = PIN-51 modified for 40V X = Galvanic Isolation Special Customer Software 000= Standard Design revision Thyristor type (only for disc types) 1 = ABB Lenzburg 2 = Eupec 3 = IXYS 4 = Semikron Design rev. index only used for internal information Abb.
  • Seite 14 Kapitel 1 - Einleitung Die technischen Daten und Angaben gelten zum Zeitpunkt der Drucklegung. Nachträgliche Änderungen vorbehalten. Bei Fragen zu Ihrem Antriebssystem wenden Sie sich bitte an Ihre örtliche ABB-Vertretung. VI A 1 - 4 DCS 500 / DCS 600 Servicehandbuch...

  • Seite 15: Kapitel 2 - Fehlersuche Bei Thyristoren

    Kapitel 2 - Fehlersuche bei Thyristoren Grundsätzlich bestehen zwei Möglichkeiten zur Erkennung von Thy- Erkennung fehlerhafter ristorfehlern: Thyristoren Durchgebrannte Dies bedeutet, dass ein hoher Überstrom aufgetreten ist, der auf ei- Sicherung ne der folgenden Ursachen zurückzuführen sein kann: - Interner Kurzschluss zwischen den Phasen (netzseitig) aufgrund eines defekten Thyristors (Kurzschluss in einem Thyristor von der Anode zur Kathode).

  • Seite 16: Lokalisierung Fehlerhafter Thyristoren

    Sicherungen Gleichstromklemme durchzuführen (U1 zu C1, V1 zu C1, W1 zu C1, U1 zu D1, V1 zu D1 und W1 zu D1; siehe Abb. 4-3). Norma- lerweise müsste in jedem Fall ein hoher Widerstand (> 1 kΩ) vorhanden sein. Ziel: Lokalisierung eines Kurzschlusses, der durch einen niedrigen Widerstand (<1 Ω) angezeigt wird (zerstör-...
  • Seite 17 Kapitel 2 - Fehlersuche bei Thyristoren Hinweis Auch an der RC-Beschaltung kann für eine kurze Zeit ein Messergebnis von 0 Ω festgestellt werden. Eine Messung, die einen Widerstand unter 1 Ω ergibt, sollte durch eine zweite Messung abgesichert werden, bei der die Prüfleitungen mit umgekehrter Polarität an die Klemmen anzuschließen sind;...

  • Seite 18: Stromrichter Baugröße A5, A6, A7, C3 Und C4 (900...5200 A)

    Thyristorpaar bereits auf einer Seite von Sicherungen den anderen getrennt. Der fehlerbehaftete Zweig ist somit bereits bekannt (siehe Abb. 5-1). - Die OHM-Prüfung sollte am noch unter Druck stehenden (d.h. im Stromrichter fest eingebauten) Thyristor durchgeführt werden.

  • Seite 19: Kapitel 3 - Handhabung Der Halbleiter

    Kapitel 3 - Handhabung der Halbleiter Bei der Montage der Thyristormodule, Sammelschienen und Allgemeine Hinweise zur Sicherungen ist auf die Einhaltung der vorgeschriebenen Anzugs- Handhabung der Halb- momente zu achten. Zu diesem Zweck ist ein Drehmomentschrau- leiter bendreher bzw. ein Drehmomentschlüssel zu verwenden. Scheibenthyristoren in Stromrichtern Baugröße C3 (900 ...
  • Seite 20 Kapitel 3 - Handhabung der Halbleiter VI A 3 - 2 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...

  • Seite 21: Einbau Von Thyristormodulen In Geräte Baugrößen C1/C2/C2B (25...1000 A)

    Kapitel 4 - Austausch von Thyristoren bei Baugrößen C1/C2/C2b Alle DCS 500B und DCS 600 Stromrichter der Baugrößen Einbau von C1/C2/C2b sind mit Thyristormodulen ausgeführt. Thyristormodulen in Ge- Um die Betriebstemperatur der Halbleitermodule niedrig zu halten, räte Baugrößen muss an der Berührungsfläche zwischen Kühlkörper und Modul ein C1/C2/C2b (25...1000 A)

  • Seite 22: Einbau Eines Neuen Thyristormoduls

    Kapitel 4 - Austausch von Thyristoren bei Baugrößen C1/C2/C2b Einbau eines neuen - Das alte Wärmeleitmittel (Fett) vom Kühlkörper entfernen. Thyristormoduls Vorbereitung des Kühlkörpers: Falls die Oberfläche sauber ist, das restliche Wärmeleitmittel mit einem Gummispachtel oder mit der Hand verteilen. Ist die Oberfläche des Kühlkörpers ver- schmutzt, muss sie zunächst mit weichen Papiertüchern gesäu- bert werden.

  • Seite 23: Anordnung Der Thyristormodule

    DCS 501B0680 ... 1000 V14/V11 V16/V13 V12/V15 pp_1qdr_b.dsf Abb. 4-1 Anordnung der Thyristormodule in den Geräten DCS 501B/601-0100...1000 Hinweis: Diese Zeichnung zeigt nur die Anordnung der Module, die Modulgröße kann variie- ren! VI A DCS 500 / DCS 600 Servicehandbuch...

  • Seite 24: Anordnung Der Thyristormodule In Den Geräten

    DCS 502B0680 ... 1000 für: DCS 502B0700 V26/V13 V22/V15 V24/V11 V23/V16 V21/V14 V25/V12 Abb. 4-2 Anordnung der Thyristormodule in den Geräten DCS 50xB/60x-0025...0075 DCS 502B/602-0100...0700 DCS 502B/602-0680...1000 Hinweis: Diese Zeichnung zeigt nur die Anordnung der Module, die Mo- dulgröße kann variieren! VI A...

  • Seite 25: Prinzipschaltbild / Nicht Alle Bauteile Sind Dargestellt

    Überspan- nungs- schutz X22:1 R 57 Prinzipschaltbild / nicht alle Bauteile sind dargestellt Abb. 4-3 Prinzipschaltbild der Geräte DCS 501B/601 mit SDCS-PIN-1x/-2x VI A DCS 500 / DCS 600 Servicehandbuch 4 - 5 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
  • Seite 26 Überspan- nungs- schutz X22:1 R 57 Prinzipschaltbild / nicht alle Bauteile sind dargestellt Abb. 4-4 Prinzipschaltbild der Geräte DCS 502B/602 mit SDCS-PIN-1x/-2x VI A 4 - 6 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
  • Seite 27 Kapitel 4 - Austausch von Thyristoren bei Baugrößen C1/C2/C2b Abb. 4-5 Typisches Diagramm des Ankerstromkreises eines DCS 50xB/60x mit SDCS-PIN-20xB VI A DCS 500 / DCS 600 Servicehandbuch 4 - 7 3ADW000093R0803 DCS500B/DCS600 Service manual d h...

  • Seite 28: Anschlussklemmen An Den Modulen

    1 (A1K2) 2 (K1) 3 (A2) 7 (K2) 6 (G2) 5 (K1) 4 (G1) SKKT27...SKKT106 Thyr_mod_b.dsf Hinweis: Diese Zeichnung ist nicht gültig für SKKT.…B…-Typen Abb. 4-6 Anschlussklemmen, Halbbrücken-Thyristormodule 1 (A1K2) 2 (K1) 3 (A2) 6 (G2) 7 (K2) 4 (K1) 5 (G1) MCC95-16io1 B Thyr_mod_b.dsf...
  • Seite 29 Kapitel 4 - Austausch von Thyristoren bei Baugrößen C1/C2/C2b K1 G1 K2 G2 SKKT210, SKKT250, TT250...AK34 Abb. 4-9 Anschlussklemmen, Halbbrücken-Thyristormodule TZ425 or SKET 400 Abb. 4-10 Anschlussklemmen, Einzel-Thyristormodule (AK) TT425, 570 Abb. 4-11 Anschlussklemmen, Halbbrücken-Thyristormodule VI A DCS 500 / DCS 600 Servicehandbuch...
  • Seite 30 Kapitel 4 - Austausch von Thyristoren bei Baugrößen C1/C2/C2b VI A 4 - 10 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...

  • Seite 31: Kapitel 5 - Austausch Von Thyristoren Bei Baugröße A5

    Kapitel 5 - Austausch von Thyristoren bei Baugröße A5 Einbau von Scheiben- Alle Stromrichter DCS 500B und DCS 600 der Baugrößen A5/A6/A7/C3/C4 sind mit Scheibenthyristoren ausgestattet. Halblei- thyristoren in Geräte terbauelemente dieser Bauform müssen mit einer bestimmten An- Baugröße A5 presskraft beaufschlagt werden, um ordnungsgemäß...

  • Seite 32: Lokalisierung Fehlerhafter Thyristoren

    Sicherstellen, dass sich alle Anlagenteile in einem elektrisch und mechanisch sicheren Zu- stand befinden! Lokalisierung fehler- 1. Lokalisieren fehlerhafter Zweige mit einem OHM Test (beide Po- laritäten) zwischen U1, V1, W1 und C1, D1 (siehe Abb. 5-1). hafter Thyristoren C1 (+) Zweigsicherung Zweig D1 (-) principle_B6_a.dsf...

  • Seite 33: Ausbau Eines Fehlerhaften Thyristors

    Kontrollfeder ein wenig herausgezogen werden, da sie sonst be- schädigt werden kann! 5. Das Ausbauwerkzeug am fehlerhaften Thyristor ansetzen und den darüber liegenden Kühlkörper anbeben (siehe Abb. 5-2). 6. Thyristoren herausnehmen. Achtung: Zur Zentrierung der Thyristoren werden Spannstifte ver- wendet. Die Spannstifte sind im unteren Kühlkörper integriert. Die Kühlkörper müssen so weit geöffnet werden, dass weder die Thy-...

  • Seite 34: Einbau Eines Neuen Thyristors

    Richtung zeigen. Nicht angezogener Zustand Drehmoment-Kontrollfeder Isolierplatte Kühlkörper Richtiges Drehmoment Abb. 5-3 Spannvorrichtung mit Aluminiumfeder und ange- schweißter Kontrollfeder VI A 5 - 4 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
  • Seite 35 8. Die Schrauben dann mit einem Ringschlüssel abwechselnd je- weils um eine halbe Umdrehung anziehen, bis die Kontrollfeder in die Position „Richtiges Drehmoment“ (siehe Abb. 5-3) springt. Die Schrauben dürfen nicht weiter angezogen werden. Hinweis: Das richtige Drehmoment wird von der Kontrollfeder angezeigt.

  • Seite 36: Anordnung Der Thyristoren In Stromrichtern Vom Typ

    Ansicht von links Vorderansicht Ansicht von rechts Abb. 5-5 Anordnung der Thyristoren in Stromrichtern vom Typ A5 (2-Q-Brücke) VI A 5 - 6 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
  • Seite 37 Kapitel 5 - Austausch von Thyristoren bei Baugröße A5 D1 (-) C1 (+) Abb. 5-6 Anordnung der Sicherungen in Stromrichtern vom Typ A5 VI A DCS 500 / DCS 600 Servicehandbuch 5 - 7 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
  • Seite 38 Kapitel 5 - Austausch von Thyristoren bei Baugröße A5 VI A 5 - 8 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h 3ADW000093R0803 DCS500B/DCS600 Service manual d h...

  • Seite 39: Kapitel 6 - Austausch Von Thyristoren Bei Baugröße A6

    Kapitel 6 - Austausch von Thyristoren bei Baugröße A6 Alle Stromrichter DCS 500B und DCS 600 der Baugrößen Einbau von Scheiben- A5/A6/A7/C3/C4 sind mit Scheibenthyristoren ausgestattet. Halblei- thyristoren in Geräte terbauelemente dieser Bauform müssen mit einer bestimmten An- Baugröße A6 presskraft beaufschlagt werden, um ordnungsgemäß...

  • Seite 40: Bct Thyristor

    BCT.dsf Faston 4.8 x 0.5 Gate A Faston 6.3 x 0.8 Gate B Abb. 6-1 Gateanschlüsse BCT Hinweis: Die Fastonstecker der Gateanschlüsse sind unterschied- lich groß. Wegen der Kühlung muss Gate B immer auf der Vorderseite der geklemmten Kühlkörper sein.

  • Seite 41: Lokalisierung Fehlerhafter Thyristoren

    Kapitel 6 - Austausch von Thyristoren bei Baugröße A6 Lokalisierung fehler- 1. Lokalisieren fehlerhafter Zweige mit einem OHM Test (beide Polaritäten) zwischen U1, V1, W1 und C1, D1 (siehe Abb. 5-1). hafter Thyristoren 2. Die Zweigsicherungen der fehlerhaften Zweige ausbauen.

  • Seite 42: Ausbau Eines Fehlerhaften Thyristors

    Thyristoren an- grenzen. Anschluss- platten für die Gleichstrom- sammel- schiene Abb. 6-3 Lage der Anschlussplatten für die Gleichstromsam- melschiene Hinweis: Es hängt von der Lage der fehlerhaften Thyristoren ab, welche Anschlussplatten für die Gleichstromsammelschiene ent- fernt werden müssen. VI A...
  • Seite 43 4. Falls möglich die Gate-Leitungen abziehen. 5. Die Spannvorrichtung am oberen Ende des Thyristorstapels lö- sen. Drehmoment-Kontrollfeder Spannvorrichtung Abb. 6-4 Handhabung der Drehmoment-Kontrollfeder und der Spannvorrichtung Achtung: Während des Lösens der Spannvorrichtung muss die Kontrollfeder ein wenig herausgezogen werden, da sie sonst be- schädigt werden kann!
  • Seite 44 Kühlkörper anbeben. herunter drücken herunter drücken Abb. 6-6 Einsatz des Ausbauwerkzeugs 8. Thyristoren z.B. mit einer Zange herausnehmen. Achtung: Zur Zentrierung der Thyristoren werden Spannstifte ver- wendet. Die Spannstifte sind im unteren Kühlkörper integriert. Die Kühlkörper müssen so weit geöffnet werden, dass weder die Thy- ristoren noch die Spannstifte beim Wechsel beschädigt werden.

  • Seite 45: Einbau Eines Neuen Thyristors

    5. Den Thyristor so drehen, dass die Gate-Leitungen in die richtige Richtung zeigen. Falls ein BCT gewechselt wird, muss sicher- gestellt werden, dass Gate B auf der Vorderseite ist (s. Abb. 6- 6. Falls möglich Gate-Leitungen aufstecken. 7. Zuerst die obere und dann die untere Anschlussplatte für die Gleichstromsammelschiene einbauen.
  • Seite 46 An- schluss- platten für die Gleich- strom- sammel- schiene Abb. 6-8 Anschlussplatten für die Gleichstromsammelschiene und angrenzende Kühlkörper Hinweis: Die Anschlussplatten für die Gleichstromsammelschiene sollten mit den angrenzenden Kühlkörpern abschließen. 8. Die Anschlussplatten für die Gleichstromsammelschiene wieder anschließen. 9. Die Schrauben von Hand so anziehen, dass die Spannvorrich- tung parallel zur Kontaktfläche des Kühlkörpers positioniert ist.
  • Seite 47 Kapitel 6 - Austausch von Thyristoren bei Baugröße A6 Drehmoment- Kontrollfeder richtiges Drehmoment Abb. 6-10 Spannvorrichtung; richtiges Drehmoment Hinweis: Das richtige Drehmoment wird von der Kontrollfeder an- gezeigt. 11. Erneut einen OHM Test durchführen, um sicher zu gehen, dass der Thyristor in Ordnung ist.
  • Seite 48 C1(+) D1(-) C1(+) D1(-) Ansicht von rechts A6_thyr_locat.dsf Abb. 6-11 Anordnung der Thyristoren in Stromrichtern vom Typ A6 (4-Q-Brücke mit Einzelthyristoren). VI A 6 - 10 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...

  • Seite 49: Ansicht Von Rechts

    C1(+) V15 / V22 V12 / V25 D1(-) Ansicht von rechts A6_thyr_locat.dsf Abb. 6-12 Anordnung der Thyristoren in Stromrichtern vom Typ A6 (4-Q-Brücke mit BCT’s). VI A DCS 500 / DCS 600 Servicehandbuch 6 - 11 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
  • Seite 50 C1(+) D1(-) C1(+) D1(-) Ansicht von rechts A6_thyr_locat.dsf Abb. 6-13 Anordnung der Thyristoren in Stromrichtern vom Typ A6 (2-Q-Brücke mit Einzelthyristoren). VI A 6 - 12 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
  • Seite 51 Kapitel 6 - Austausch von Thyristoren bei Baugröße A6 C1(+) D1(-) C1(+) D1(-) C1(+) D1(-) A6_branch_fuse_locat.dsf Abb. 6-14 Anordnung der parallel geschalteten Sicherungen in Stromrichtern vom Typ A6. VI A DCS 500 / DCS 600 Servicehandbuch 6 - 13 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
  • Seite 52 Kapitel 6 - Austausch von Thyristoren bei Baugröße A6 VI A 6 - 14 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...

  • Seite 53: Kapitel 7 - Austausch Von Thyristoren Bei Baugröße A7

    - Papiertücher / Lösungsmittel (z.B. Alkohol) - Wärmeleitmittel (Fett): Typ BECHEM-RHUS SU 2 Hersteller: Carl Bechem GmbH, 58089 Hagen ABB Service: GHSN 390 001 P 0001 - Ausbauwerkzeug DCF 1066721 P1 Hinweis: Nähere Angaben zur Verkabelung des Leistungs- teils sind der Druckschrift Technische Daten zu entnehmen.

  • Seite 54: Lokalisierung Fehlerhafter Thyristoren

    Lokalisierung fehler- 1. Lokalisieren fehlerhafter Zweige mit einem OHM Test (beide Po- hafter Thyristoren laritäten) zwischen U1, V1, W1 und C1, D1 (siehe Abb. 5-1). 2. Die Wechselstromschienen der fehlerhaften Zweige ausbauen. 4-Q Stromrichter: 3. Die Schrauben der Gleichstromsammelschienen entweder oberhalb oder unterhalb der Zweigsicherungen der fehlerhaften Zweige entfernen.

  • Seite 55: Ausbau Eines Fehlerhaften Thyristors

    2. Die Schrauben der Rückwand lösen und sicherstellen, dass sich die Rückwand noch oben verschieben lässt. Schrauben Rückwand Abb. 7-2 Rückwand 3. Notieren Sie sich die genaue Einbaulage und den Einbauort der Thyristoren die ausgebaut werden sollen. Die Gate-Leitungen müssen auch markiert werden.
  • Seite 56 6. Das Ausbauwerkzeug am fehlerhaften Thyristor ansetzen und den darüber liegenden Kühlkörper anbeben. herunter drücken Abb. 7-4 Einsatz des Ausbauwerkzeugs 7. Thyristoren z.B. mit einer Zange herausnehmen. Achtung: Zur Zentrierung der Thyristoren werden Spannstifte ver- wendet. Die Spannstifte sind im unteren Kühlkörper integriert. Die Kühlkörper müssen so weit geöffnet werden, dass weder die Thy-...

  • Seite 57: Einbau Eines Neuen Thyristors

    Schicht Wärmeleitmittels auf beide Seiten des Thyristors, falls erforderlich sollte ein Gummispachtel ver- wendet werden. Abb. 7-5 Scheibenzelle vorbereiten 3. Alle Oberflächen, die miteinander (unterer / oberer Kühlkörper) oder mit dem Thyristor Kontakt hatten oder haben werden sorg- fältig mit einem nichtfusselnden Papiertuch, das mit Lösungsmit-...
  • Seite 58 Kapitel 7 - Austausch von Thyristoren bei Baugröße A7 Drehmoment- Kontrollfeder nicht angezogener Zustand Abb. 7-6 Spannvorrichtung; nicht angezogener Zustand Hinweis: Die Kontrollfeder ist ein sehr empfindliches Instrument und muss mit Vorsicht behandelt werden. 8. Die Schrauben dann mit einem Ringschlüssel abwechselnd je- weils um eine halbe Umdrehung anziehen, bis die Kontrollfeder in die Position „Richtiges Drehmoment“...

  • Seite 59: Anordnung Der Thyristoren Im Typ A7 (4-Q-Brücke)

    Str omsch ien en rechts; Stromsch ien en li nks; (Vo rde ra nsich t) ( Vorderansicht ) Abb. 7-8 Anordnung der Thyristoren im Typ A7 (4-Q-Brücke) A7_ass.dsf Baug rup pe (-g rö ße) A7 Baug rup pe ( -g rö ße) A7 Stromsch ien en rechts;...
  • Seite 60 Wechselstrom- Sammelschiene Wechselstrom- Sammelschiene Wechselstrom- Sammelschiene D1(-) Gleichstrom- Sammelschiene A7_branch_fuse_lopcat.dsf C1(+) Gleichstrom- Sammelschiene Abb. 7-10 Anordnung der Sicherungen in Stromrichtern A7 (Stromschienen rechts) VI A 7 - 8 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
  • Seite 61 Wechselstrom- Sammelschiene Wechselstrom- Sammelschiene Wechselstrom- Sammelschiene C1(+) Gleichstrom- Sammelschiene A7_branch_fuse_lopcat.dsf D1(-) Gleichstrom- Sammelschiene Abb. 7-11 Anordnung der Sicherungen in Stromrichtern A7 (Stromschienen links) VI A DCS 500 / DCS 600 Servicehandbuch 7 - 9 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
  • Seite 62 Kapitel 7 - Austausch von Thyristoren bei Baugröße A7 VI A 7 - 10 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...

  • Seite 63: Einbau Von Scheibenthyristoren In Geräte Baugröße C3 (900...2000 A)

    Kapitel 8 - Austausch von Thyristoren bei Baugröße C3 Einbau von Scheiben- Alle Stromrichter DCS 500B und DCS 600 der Baugrößen A5/A6/A7/C3/C4 sind mit Scheibenthyristoren ausgestattet. thyristoren in Geräte Halbleiterbauelemente dieser Bauform müssen mit einer bestimm- Baugröße C3 ten Anpresskraft beaufschlagt werden, um ordnungsgemäß arbei- (900...2000 A)

  • Seite 64: Ausbau Eines Fehlerhaften Thyristors

    Kapitel 8 - Austausch von Thyristoren bei Baugröße C3 Ausbau eines fehler- - Die Kunststoffabdeckung vor den Kühlkörpern abnehmen; die haften Thyristors Schrauben sind zugänglich, wenn Karten SDCS-PIN-x1 gelöst werden; dabei ist es nicht erforderlich die elektrischen Verbin- dungen der PIN-x1-Karten zu entfernen. - Die an den auszutauschenden Thyristor bzw.

  • Seite 65: Einbau Eines Neuen Thyristors

    Kapitel 8 - Austausch von Thyristoren bei Baugröße C3 Einbau eines neuen - Vor Einbau des neuen Thyristors überprüfen, ob es sich um den richtigen Typ handelt (siehe Anhang A). Die Halbleiterbauelemente Thyristors und deren Umgebung muss sauber gehalten werden. Falls nötig mit einem nicht fusselnden Papiertuch, das mit Lösungsmittel ange- feuchtet ist, reinigen.
  • Seite 66 Kapitel 8 - Austausch von Thyristoren bei Baugröße C3 - Das erforderliche endgültige Anzugsmoment ist der nachste- henden Tabelle zu entnehmen. Die Schrauben abwechselnd je- weils um 1/4 Umdrehung anziehen, bis das vorgeschriebene Anzugsmoment erreicht ist. Stromrichtertyp Moment / Nm Kraft / kN Spannvor- richtung 400 V - 500 V...

  • Seite 67: Ansicht Von Links

    Kapitel 8 - Austausch von Thyristoren bei Baugröße C3 T 51 T 53 Beschaltungsleitungen anschließen !! Ansicht von links Vorderansicht Z265_7A_a.dsf Abb. 8-1 Anordnung der Thyristoren in Stromrichtern vom Typ C3 VI A DCS 500 / DCS 600 Servicehandbuch 8 - 5 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
  • Seite 68 Kapitel 8 - Austausch von Thyristoren bei Baugröße C3 Thyristors only in the Thyristoren nur im Falle von 4-Q Stromrichtern case of 4-Q converters Abb. 8-2 Anordnung der Thyristoren in Stromrichtern vom Typ C3 Hinweis: Sicherungen, Sammelschienen und Kühlkörperoberteile ausgebaut VI A 8 - 6...

  • Seite 69: Kapitel 9 - Austausch Von Thyristoren Bei Baugröße C4

    Kapitel 9 - Austausch von Thyristoren bei Baugröße C4 Einbau von Scheiben- Alle Stromrichter DCS 500B und DCS 600 der Baugrößen A5/A6/A7/C3/C4 sind mit Scheibenthyristoren ausgestattet. thyristoren in Geräte Halbleiterbauelemente dieser Bauform müssen mit einer bestimm- Baugröße C4 ten Anpresskraft beaufschlagt werden, um ordnungsgemäß arbei- (2050...5150 A)

  • Seite 70: Lokalisierung Fehlerhafter Thyristoren

    Lokalisierung fehler- - Lokalisieren fehlerhafter Zweige mit einem OHM-Test (beide Po- hafter Thyristoren laritäten) zwischen U1, V1, W1 und C1, D1 (siehe Abb. 5-1). - Die Schrauben der zum fehlerhaften positiven und negativen Zweig der Brückenschaltung gehörenden Sicherungen lösen. Die zum Wechselstromanschluss führende Stromschiene ausbauen...
  • Seite 71 Kapitel 9 - Austausch von Thyristoren bei Baugröße C4 - Das Ausbauwerkzeug am fehlerhaften Thyristor ansetzen und den darüber liegenden Kühlkörper vom darunter liegenden mit Hilfe der Hebelwirkung anheben (siehe Abb. 9-1). Die Kupfer- schienen brauchen hierzu nicht gelöst zu werden. - Thyristor herausziehen.

  • Seite 72: Einbau Eines Neuen Thyristors

    - Den Thyristor so drehen, dass die Gate-Leitungen in die richtige Richtung zeigen. Nicht angezogener Zustand Drehmoment-Kontrollfeder Isolierplatte Kühlkörper Richtiges Drehmoment Abb. 9-2 Spannvorrichtung mit Aluminiumfeder und ange- schweißter Kontrollfeder VI A 9 - 4 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
  • Seite 73 - Die Schrauben dann mit einem Ringschlüssel abwechselnd je- weils um eine halbe Umdrehung anziehen, bis die Kontrollfeder in die Position „Richtiges Drehmoment“ (siehe Abb. 9-2) springt. Die Schrauben dürfen nicht weiter angezogen werden. Hinweis: Das richtige Drehmoment wird von der Kontrollfeder angezeigt.

  • Seite 74: Anordnung Der Thyristoren Im Gehäuse C4

    Stromsch ien en rechts Stromsch ien en li nks (Vo rde rse ite des Mo dul s) (Vo rde rse ite des Mo dul s) Abb. 9-3 Anordnung der Thyristoren im Gehäuse C4 (4-Q-Brücke) Baug rup pe (-g rö ße) C4 Baug rup pe (-g rö...

  • Seite 75: Kompatibilität Der Sdcs-Pin-2 Karten

    Kapitel 10 - Instandhaltung Kompatibilität der SDCS-PIN-2 Karten Beschreibung der - Die neue SDCS-PIN-20xB Karten besitzen weitgehend die sel- SDCS-PIN-20xB Kar- ben Merkmale wie ihre Vorgänger (SDCS-PIN-20xA/20x oder SDCS-PIN-2x). - Die Karten werden in allen Stromrichtern der Baugrößen C1 (≥ 100A), C2 und C2b verwendet unabhängig von Softwarever- sion oder Funktion (Anker- oder Feldversorgung).

  • Seite 76: Kompatibilität Der Sdcs-Pin-20X Karten

    Kapitel 10 - Instandhaltung Kompatibilität der Die SDCS-PIN-20xB ersetzt die SDCS-PIN-20xA und die SDCS- SDCS-PIN-20x Karten PIN-20x aber nicht umgekehrt. Hinweis: Die SDCS-PIN-20xA ersetzt die SDCS-PIN-20x aber nicht umgekehrt. 400V/500V 600V 100A-350A 405A-520A 700A 610A-1000A 100A-270A 405A/450A Type C1/C2 C1/C2 SDCS-PIN-205B SDCS-PIN-206B SDCS-PIN-21...

  • Seite 77: Austausch Von Sdcs-Pin-2X Karten

    Kapitel 10 - Instandhaltung Hinweis: Zusätzlich zu den oben genannten Einschränkungen müssen die Widerstände richtig geschnitten werden, wie es die Tabelle „Einstellungen der SDCS-PIN-20xB Karte“ in der Druck- schrift Technische Daten vorschreibt. Dies ist besonders wich- tig, wenn die Karte in einem anderen Stromrichter wiederver- wendet wird.

  • Seite 78: Kompatibilität Von Thyristormodulen Für Dcsxxx-0200 Und Dcsxxx-0250

    Kapitel 10 - Instandhaltung Kompatibilität von Thyristormodulen für DCSxxx-0200 und DCSxxx-0250 Betroffene Strom- DCS500B and DCS600 richter Aktueller Zustand In allen Stromrichtertypen mit Nennströmen von 200A bis 250A werden ab jetzt Thyristormodule des Typs MCC 95-16io1B verwen- det. Hardware Wechsel der Thyristormodule von: SKKT 106/16 E (DCA0011931P0001) nach MCC 95-16io1B (3ADC340012P0002) Gegenstand Die beiden Thyristormodule sind untereinander nicht kompatibel.

  • Seite 79: Gleichstrommotor - Einstellung Der Neutralen Zone

    Kapitel 10 - Instandhaltung Gleichstrommotor – Einstellung der neutralen Zone Betroffene Strom- Gleichstrommotor richter Zusammenfassung Einstellung der neutralen Zone eines Gleichstrommotors • Allgemein Die Schrauben der Bürstenbrücke lösen. • Ein Oszilloskop oder Voltmeter an zwei nebeneinander lie- gende Bürstenkämme anschließen (die Bürstenkämme müssen unterschiedliche Polarität haben).

  • Seite 80: Ausbauen Eines Gerätelüfters In Stromrichtern Vom Typ A6

    Die drei Schrauben am Oberteil des Gerätelüfters entfernen. Die Kabel abklemmen. Den Gerätelüfter anheben und herausziehen. Schrauben Kabel Abb. 10-1 Gerätelüfter in Stromrichtern vom Typ A6 VI A 10 - 6 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...

  • Seite 81: Ausbauen Eines Gerätelüfters In Stromrichtern Vom Typ A7

    1. Die drei Schrauben am Unterteil des Gerätelüfters entfernen. 2. Die Kabel abklemmen. 3. Den Gerätelüfter herausziehen. Kabel Schrauben Abb. 10-2 Gerätelüfter in Stromrichtern vom Typ A7 VI A DCS 500 / DCS 600 Servicehandbuch 10 - 7 3ADW000093R0803 DCS500B/DCS600 Service manual d h...

  • Seite 82: Sdcs-Con-X Laden Der Firmware Unter Windows 2000 Und Nt 4.0

    MultiDrive benötigt. Es besteht aus einem RS232 / RS485 Wandler und einem Buskabel (das gleiche Kabel wird für die Bedien- und Anzeigeeinheit verwendet). Hinweis: Mit SDCS-CON-x ist SDCS-CON-2 und höher gemeint. Abb. 10 - 3 Firmware download kit NPCU-02 Das NPCU-02 ist ein RS232 / RS485 Wandler ohne galvanische Trennung.

  • Seite 83: Installation

    NT 4.0. erhältlich von ABB: CON2 download.ht Initialisierungsdatei für HyperTerminal Pri- vate Edition oder HyperTerminal. Die aktu- elle Version kann von der ABB Lotus Notes Datenbank runtergeladen werden. DC21X2yy.ROM DCS500B Firmware: Die aktuelle Version kann von der ABB Lotus Notes Datenbank runtergeladen werden.

  • Seite 84: Laden Der Firmware Unter 2000

    Kapitel 10 - Instandhaltung Laden der Firmware unter 2000 Empfehlungen Es wird empfohlen: das ABB Buskabel (DCA 0021499R 0001) zu benutzen, den Laptop während des Ladevorganges nur mit Batterie zu betreiben, den Antrieb zu erden, alle anderen Antriebe, wegen möglicher Störungen, auszu-...
  • Seite 85 Kapitel 10 - Instandhaltung ‚Yes’ wählen ‚Install HyperTerminal to its default location’ wählen Das Programm wird im folgenden Verzeichnis installiert: C:\Program Files\Windows NT\HyperTerminal Das Programm kann gestartet werden unter: Start\Programme\HyperTerminal Private Edition VI A DCS 500 / DCS 600 Servicehandbuch 10 - 11 3ADW000093R0803 DCS500B/DCS600 Service manual d h...

  • Seite 86: Vorbereitungen

    • Den Wandler NPCU-02 mit COM1 am Rechner verbinden. • Brücke S2 auf SDCS-CON-x von Position 7-8 oder 3-4 auf 5-6 stecken. • Kopieren der ABB - Dateien (s. Software Konfiguration) in die Zielverzeichnisse z.B.: C:\Program Files\Windows NT\HyperTerminal und C:\...\DCSx00 •...
  • Seite 87 Kapitel 10 - Instandhaltung Für den Fall, dass die Initialisierungsdatei nicht benutzt wird (z.B. bei Verbindung mit COM2), kann HyperTerminal Private Edition mit Doppelklick auf ‚HyperTrm.exe’ gestartet werden. Die Einstellungen können mit Hilfe der Menüpunkte ‚FILE/PROPERTIES’ und VI A DCS 500 / DCS 600 Servicehandbuch 10 - 13 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
  • Seite 88 Kapitel 10 - Instandhaltung ‚CONFIGURE.’ überprüft werden. COM1 Eigenschaften • Einschalten der Hilfsspannung für SDCS-POW-1. • Die Siebensegmentanzeige der SDCS-CON-x Karte zeigt ein kleines u. • HyperTerminal erkennt Kommunikation. VI A 10 - 14 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...

  • Seite 89: Hyperterminal Private Edition

    Kapitel 10 - Instandhaltung HyperTerminal Die aktive Kommunikation wird von einem * angezeigt Private Edition Hinweis: Ein Syntaxfehler zeigt eine elektromagnetische Störung in der An- lage an. • Erdung überprüfen • nicht benötigte Elektronik und Antriebe ausschalten • HyperTerminal Private Edition schließen und wieder öffnen •...

  • Seite 90: Flash Programmieren

    Kapitel 10 - Instandhaltung • Flash program- rp eingeben (+ Return). • mieren Das Terminal Programm zeigt ein kleines rp • Mit Hilfe der Menüpunkte ‚TRANSFERS / SEND TEXT FILE...’ die passende Firmware auswählen Achtung: Für DCS500B Datei DC21A2yy.rom auswählen. Für DCS600 Datei DC15A2yy.rom auswählen.
  • Seite 91 Kapitel 10 - Instandhaltung Wenn der Ladevorgang beendet ist, zeigt die Siebensegmentanzei- ge wieder ein kleines u und das Terminal Programm gibt ‚Program command successful completed’ aus. • Ausschalten der Hilfsspannung (SDCS-POW-1). • Brücke S2 von Position 5-6 auf 3-4 zurückstecken (oder 7-8 falls zwei Brücken vorhanden sind).

  • Seite 92: Laden Der Firmware Unter Windows Nt 4.0

    Kapitel 10 - Instandhaltung Laden der Firmware unter Windows NT Empfehlungen Es wird empfohlen: das ABB Buskabel (DCA 0021499R 0001) zu benutzen, den Laptop während des Ladevorganges nur mit Batterie zu betreiben, den Antrieb zu erden, alle anderen Antriebe, wegen möglicher Störungen, auszuschal- ten, um sicher zu laden.

  • Seite 93: Hyperterminal

    Kapitel 10 - Instandhaltung Die richtigen Einstellungen (z.B. COMx Verbindung) können mit Hil- fe der Menüpunkte ‚FILE/PROPERTIES/CONFIGURE.’ überprüft werden. COM1 Eigenschaften • Einschalten der Hilfsspannung für SDCS-POW-1 • Die Siebensegmentanzeige der SDCS-CON-x Karte zeigt ein kleines u • HyperTerminal erkennt Kommunikation HyperTerminal Die aktive Kommunikation wird von einem * angezeigt VI A...

  • Seite 94: Flash Löschen

    Kapitel 10 - Instandhaltung Hinweis: Ein Syntaxfehler zeigt eine elektromagnetische Störung in der An- lage an. • Erdung überprüfen • nicht benötigte Elektronik und Antriebe ausschalten • HyperTerminal Private Edition schließen und wieder öffnen • Flash löschen ls eingeben (+ Return) •...
  • Seite 95 Kapitel 10 - Instandhaltung Hinweis: Weitere Informationen in der Datei update.txt oder in der Lotus No- tes Datenbank. Sobald ‚OPEN’ angeklickt wird startet der Ladevorgang und die Siebensegmentanzeige der SDCS-CON-x Karte zeigt ein kleines r. Der Ladevorgang für DCS500B dauert ca. 10 Minuten. Der Ladevorgang für DCS600 dauert ca.

  • Seite 96: Dcs600 Multidrive - Anweisung Zum Laden Der Firmware Auf Eine Sdcs-Amc-Dc 2 Karte Unter Windows 2000

    Kapitel 10 - Instandhaltung DCS600 MultiDrive - Anweisung zum Laden der Firmware auf eine SDCS- AMC-DC 2 Karte unter Windows 2000 Betroffene DCS600 MultiDrive Stromrichter Zusammenfas- Anweisung zum Laden der Firmware auf eine SDCS-AMC-DC 2 sung Karte unter Windows 2000. Diese Anweisung gilt nur für die Stan- dardfirmware (AMC 15.6xx) aus Lamperteim und nicht für andere Anwendungssoftware (application software).

  • Seite 97: Dcs600 Multidrive - Anweisung Zum Laden Der Firmware Auf Eine Sdcs-Amc-Dc 2 Karte Unter Windows Nt 4.0

    Kapitel 10 - Instandhaltung DCS600 MultiDrive - Anweisung zum Laden der Firmware auf eine SDCS- AMC-DC 2 Karte unter Windows NT 4.0 Betroffene DCS600 MultiDrive Stromrichter Zusammenfas- Installation der NtNisa Treiber und Anweisung zum Laden der sung Firmware auf eine SDCS-AMC-DC 2 Karte unter Windows NT 4.0. Diese Anweisung gilt nur für die Standardfirmware (AMC 15.6xx) aus Lamperteim und nicht für andere Anwendungssoftware (appli- cation software).

  • Seite 98: Rechner Einrichten

    Kapitel 10 - Instandhaltung Rechner einrich- 1. DriveWindow 1.xx installieren 2. NT runterfahren, den Rechner ausschalten und die PCMCIA Karte, falls sie eingebaut ist, herausnehmen 3. Rechner einschalten, NT starten, die DOS Eingabeaufforderung öffnen und in das Verzeichnis gehen, welches nisadump.exe enthält 4.

  • Seite 99: Dcs600 Multidrive - Parametersätze Auf Eine Sdcs-Amc-Dc X Karte Laden

    Kapitel 10 - Instandhaltung DCS600 MultiDrive - Parametersätze auf eine SDCS-AMC-DC x Karte laden Betroffene DCS600 MultiDrive Stromrichter Zusammenfas- Anweisung wie Parametersätze auf eine SDCS-AMC-DC x Karte geladen werden. sung Laden von Hinweis: Diese Anweisung gilt für neue oder neu geladene SDCS- AMC-DC x Karten.
  • Seite 100 Kapitel 10 - Instandhaltung VI A 10 - 26 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...

  • Seite 101: Kapitel 11 - Vorbeugende Wartung

    Kapitel 11 - Vorbeugende Wartung WARNUNG! Vor der Durchführung von Wartungsarbeiten sind die zu Beginn dieses Handbuches beschriebenen „Sicherheitshinweise“ zu lesen und einzuhalten. Eine Nichtbeachtung dieser Vorschriften kann Verletzungen oder tödliche Unfälle zur Folge haben. Bei Aufstellen in geeigneter Umgebung erfordert der DCS wenig Empfohlene regelmäßi- Wartung.

  • Seite 102: Interne Hochstromverbindungen Bei Modulen Typ A7/C4

    (18 lb-ft) einstellen; für die zu kontrollierenden Verbindungen ist eine 17er Nuss notwendig. - Markierte Schrauben auf festen Sitz prüfen (siehe dazu Abb. 9-1), dazu: • Drehmomentschlüssel aufsetzen und nach rechts bis zur Rastung drehen. • Schrauben nicht durch Linksdrehen lösen! •...
  • Seite 103 Schrauben: zu kontrollierende Schrauben: zu kontrollierende Schrauben (befinden sich hinter der Strom- schiene): Abb. 11-1: Leistungsteil Modul Typ A7 / C4 VI A DCS 500 / DCS 600 Servicehandbuch 11 - 3 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
  • Seite 104 Kapitel 11 - Vorbeugende Wartung VI A 11 - 4 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...

  • Seite 105: Anhang A - Ersatzteilliste

    Anhang A - Ersatzteilliste PARTS FOR CONV. MODULES DCS500B; DCS600 and DCF500B/600 IN STANDARD VERS. 2.00 2.10 COMMON PARTS FOR CONV. DCS500B/DCF500Bxxxx-xx-21..(CON-2) DESCRIPTION CODE TYPE/DATA NOTES Control board DCS500 B 3ADT220072R4 SDCS-CON - 2 with actual software 21.xxx Power supply board 3ADT220090R3 SDCS-POW-1 COAT 2.20...
  • Seite 106 Anhang A - Ersatzteilliste 2.30 COMMON PARTS FOR CONV. DCS500/DCS600 and DCF500/600 DESCRIPTION CODE TYPE/DATA NOTES *)DI/DO connection board 3BSE005176R1 SDCS-IOB-21 24V DC-48V DC; digital (A9) *)DI/DO connection board 3BSE005177R1 SDCS-IOB-22 115V AC ; digital (A9) *)DI/DO connection board 3BSE005178R1 SDCS-IOB-23 230V AC ;...
  • Seite 107 Anhang A - Ersatzteilliste 3.00 Coated Electr. Boards for DCS500B; DCS600; Fieldexc.; I/O Boards; DCR Kits & Mod. 3.10 Coated Boards forDCS500B (see item 2.10 ) DESCRIPTION CODE TYPE/DATA NOTES Control board DCS500 B 3ADT220072R12 SDCS-CON - 2-21-coat with actual software21.xxx Power supply board 3ADT220090R3 SDCS-POW-1 COAT...
  • Seite 108 Anhang A - Ersatzteilliste Item 4.00 to 10.00 Module DCS500B / DCS600 Size C1 25A----140A 4.00 Common Parts for C1, C2 and C2b Modules from 25A ---1000A (Item 4.10 - 18.30) DESCRIPTION CODE TYPE/DATA NOTES Temperatur Sensor (R57) DCA0012139P1 KTY 10-6 M4 (C1-C2b / 550mm cable) Fuse F101;...
  • Seite 109 Anhang A - Ersatzteilliste Item 11.00 to 17.10 Mod. DCS500B / DCS600 Size C2 200A-- 520A Module contains: 11.00 200 A (400V-500V) CONVERTER DESCRIPTION CODE TYPE/DATA NOTES Thyr. mod.; Unit Produced after only for modules with type code e.g. DCSxxx-0200-x1-2100000-000000030 15.10.2003 3ADC340012P2 MCC 95-16IO1B *...
  • Seite 110 Anhang A - Ersatzteilliste Item 18.10 till 18.30 ; New C2b Modules with 680A, 820A and 1000A Module contains: 18.10 680 A (400V-500V) CONVERTER DESCRIPTION CODE TYPE/DATA NOTES Thyristor modules 3ADC340032P1 TT 425 N16KOF Power interface board 3ADT312500R1 SDCS-PIN 205B Repl.
  • Seite 111 Anhang A - Ersatzteilliste Item 19.00 to 24.00 New A5 Module DCS500B/ DCS600 Size A5 900A----2000A 19.01 Common Parts for A5 Modules from 900A ---2000A (Item 19.00 - 24.00) DESCRIPTION CODE TYPE/DATA NOTES Temperatur Sensor (R57) 3ADT710003P1 KTY 2K-M4-800 A5 Modules; item 19.00 - 24.00 Module contains: 19.00 DCSxxx-903-61/71;...
  • Seite 112 Anhang A - Ersatzteilliste Item 40.00 to 49.00 Module DCS500B / DCS600 Size A6 1900A----3000A ; 400V - 790V-AC 40.00 Common Parts for all A6 Mod. from 1900A ----3000A (Item 40.00 - 56.00) DESCRIPTION CODE TYPE/DATA NOTES Air Flow detector ( P1) DCF1066659P1 P 233A-4-AHC ( replac.
  • Seite 113 Anhang A - Ersatzteilliste Module contains: 45.00 DCSxxx-2503-61/71-.. (600V - 690V) ( AC-DC Connect. only on Left side ) DESCRIPTION CODE TYPE/DATA NOTES Thyristor for DCSxx1--; 2Q 3ADC340090P1 TV 989-2700-28 Thyristor for DCSxx2--; 3ADC340079P1 5 STB 24 Q2800 Bidirectional Contr. Thyristor Puls transformer board f.
  • Seite 114 Anhang A - Ersatzteilliste Item 50.00 to 65.00 Module DCS500B / DCS600 Size A7 2053A----5203A ; 400V - 1190V-AC Common Parts for all A7 Mod. from 2053A ----5203A (Item 50.00 - 65.00) 50.00 DESCRIPTION CODE TYPE/DATA NOTES Air Flow detector ( P1) DCF1066659P1 P233 A-4 AHC Temperatur Sensor (R57)
  • Seite 115 Anhang A - Ersatzteilliste Module contains: 54.00 DCSxxx-3303-41/51-.. (400-500V) ( AC-DC Conn.on Left side L ; or Right side R ) DESCRIPTION CODE TYPE/DATA NOTES Thyristor 3ADC340089P1 T 989-3030-18 Puls transformer board 3BSE004939R2 SDCS-PIN-48 former type SDCS-PIN-41 A Power interface board 3BSE004940R1 SDCS-PIN-51 Semiconductor fuses...
  • Seite 116 Anhang A - Ersatzteilliste Module contains: 59.00 DCSxxx-4003-41/51-.. (400-500V) ( AC-DC Conn.on Left side L ; or Right side R ) DESCRIPTION CODE TYPE/DATA NOTES Thyristor 3ADC340088P1 T 989-3300-18 Puls transformer board 3BSE004939R2 SDCS-PIN-48 former type SDCS-PIN-41 A Power interface board 3BSE004940R1 SDCS-PIN-51 Semiconductor fuses...
  • Seite 117 Anhang A - Ersatzteilliste Item 25.00 to 38.00 Module DCS500B / DCS600 Size C4 2050A----5150A ; 400V - 1190V-AC Common Parts for all C4 Mod. from 2050 ----5150 (Item 25.10 - 38.00) 25.00 DESCRIPTION CODE TYPE/DATA NOTES Air Flow detector ( P1) DCF1066659P1 P233 A-4 AHC Temperatur Sensor (R57)
  • Seite 118 Anhang A - Ersatzteilliste Module contains: 28.00 DCSxxx-2500 (600V-690V) CONVERTER DESCRIPTION CODE TYPE/DATA NOTES Thyristor DCA0016169P1 5STP24L2800 Puls transformer board 3BSE004939R2 SDCS-PIN-48 former type SDCS-PIN-41 A Power interface board 3BSE004940R1 SDCS-PIN-51 Semiconductor fuses DCA0012848P1 170M7034 *)Cooling fan (Bus Bars"Left side") e.g.
  • Seite 119 Anhang A - Ersatzteilliste Module contains: 31.10 DCSxxx-3200 (1190V) CONVERTER DESCRIPTION CODE TYPE/DATA NOTES Thyristor 3ADC340062P3 5STP38N4200 Puls transformer board 3BSE004939R2 SDCS-PIN-48 former type SDCS-PIN-41 A Power interface board 3ADT780007R1 SDCS-PIN-51-1190 Semiconductor fuses DCA0012881P1 170M7520 *)Cooling fan (Bus Bars"Left side") DCA0018692P1 RG35P-4DK.7M.1R e.g.
  • Seite 120 Anhang A - Ersatzteilliste Module contains: 35.00 DCSxxx-4000 (600V-690V) CONVERTER DESCRIPTION CODE TYPE/DATA NOTES Thyristor DCA0016177P1 5STP33L2800 Puls transformer board 3BSE004939R2 SDCS-PIN-48 former type SDCS-PIN-41 A Power interface board 3BSE004940R1 SDCS-PIN-51 Semiconductor fuses DCA0012856P1 170M7036 *)Cooling fan (Bus Bars"Left side") e.g.
  • Seite 121 Anhang A - Ersatzteilliste Module contains: 37.00 DCSxxx-4750 (600V-690V) CONVERTER DESCRIPTION CODE TYPE/DATA NOTES Thyristor DCA0016193P1 5STP45N2800 Puls transformer board 3BSE004939R2 SDCS-PIN-48 former type SDCS-PIN-41 A Power interface board 3BSE004940R1 SDCS-PIN-51 Semiconductor fuses DCA0012856P1 170M7036 *)Cooling fan (Bus Bars"Left side") DCA0018692P1 RG35P-4DK.7M.1R e.g.
  • Seite 122 Semiconductor fuses 3ADC770010P9 170M6166 former Id. Nr.DCA0012741P1 Cooling fan 3ADT754006P1 RD23P-4DW.4I.1R Bezüglich weiterer Fragen zu Ersatzteilen wenden Sie sich bitte an Ihre örtliche ABB-Vertretung! VI A A - 18 DCS 500 / DCS 600 Servicehandbuch 3ADW000093R0803 DCS500B/DCS600 Service manual d h...
