VDS-CompactDesign
PROFIBUS DP
In der Automatisierungstechnik ist die Rückmeldung von Sensoren zur Steuerung unerläß-
lich, um den Istzustand der Anlage zu erfassen und damit die nächsten Programmschritte
einzuleiten. Die Anzahl der Eingänge (Sensoren) ist erfahrungsgemäß größer als die der
Ausgänge. In der Pneumatik sind am häufigsten Zylinder- oder Druckschalter vorzufinden.

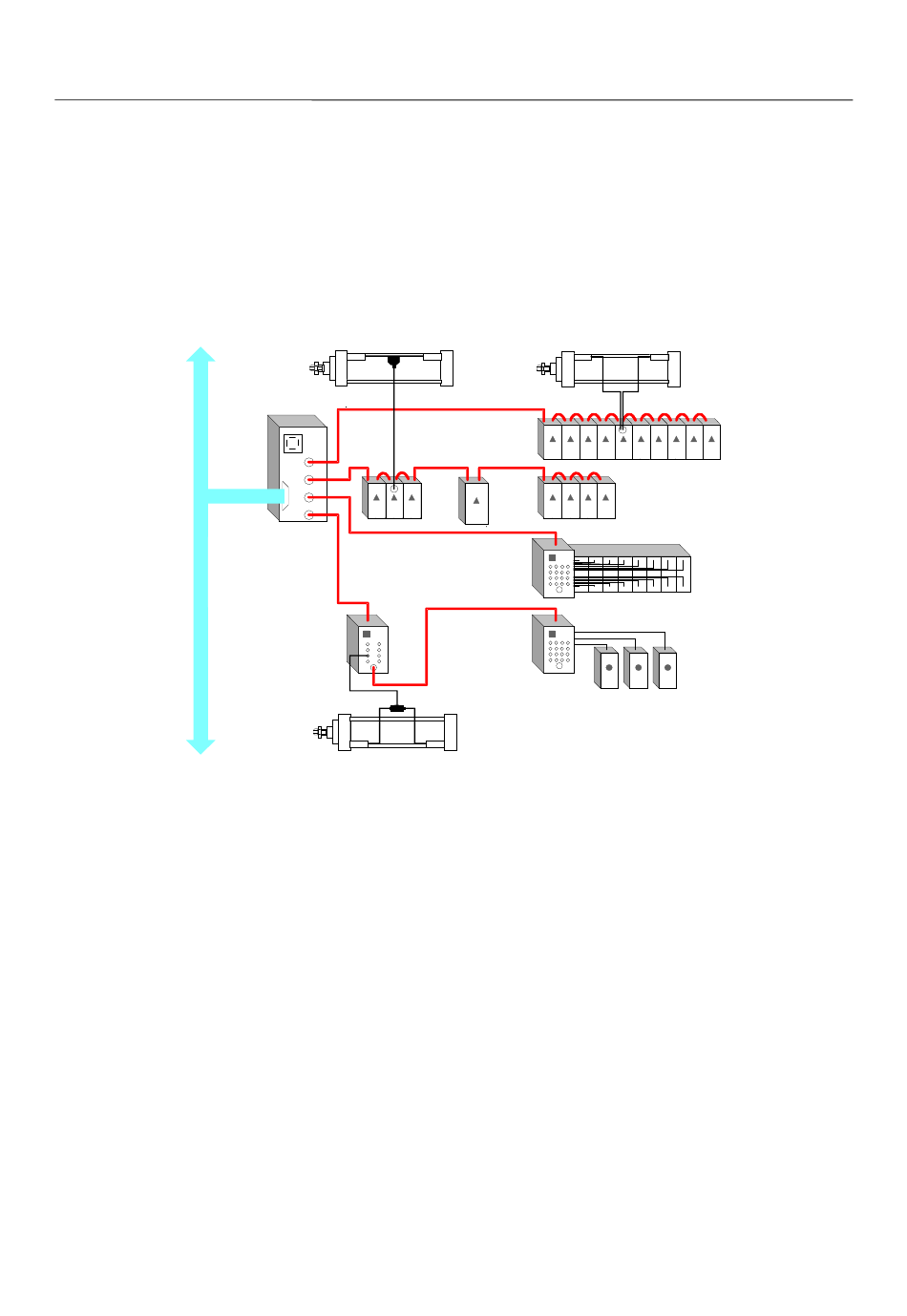

Der Systemaufbau zur Sensorrückmeldung über den Buskoppler ist im folgenden Bild dar-
gestellt.
Feldbus
Bus-
koppler
Die Sensoren werden über M12x1 Rundsteckverbinder (Kontaktbrücke) oder über 8 mm
Rundsteckverbinder in Rastausführung (I/O Modul) angeschlossen. Jeder Stecker ist mit
zwei Sensoreingängen belegt.
Bus Modul
Abb. 2 Sensorrückmeldungen
AVENTICS | C-Design | 8858903033-BAL-001-AE
Kontaktbrücke
I/O Modul
Einzelventil
5/40
