VDS-CompactDesign
PROFIBUS DP
Der Aventics Buskoppler 335 520 452 2 erlaubt bei Verwendung intelligenter Kontaktbrü-
cken oder VDS I/O Module die serielle Ansteuerung beliebiger Ventilserien und kann über
entsprechende Busprotokolle mit einer SPS gekoppelt werden. Spezielle Software in den
Masterbaugruppen der speicherprogrammierbaren Steuerung ermöglicht die Ansteuerung
des Buskopplers mit Anweisungen, wie sie auch für parallele Ein- / Ausgabebaugruppen
verwendet werden. Die Datenübertragung von Ventildaten ist genauso möglich, wie das
Einlesen von Sensorsignalen. Der Vorteil der seriellen Ansteuerung liegt in der Einsparung
der parallelen Karten und der notwendigen Verkabelung. Es können pro Buskoppler bis zu
128 Ventilspulen (64 Ventile) angesteuert und 128 Initiatoren angeschlossen werden.
Feldbus
Bus Modul
Feldbus
Bus-
koppler

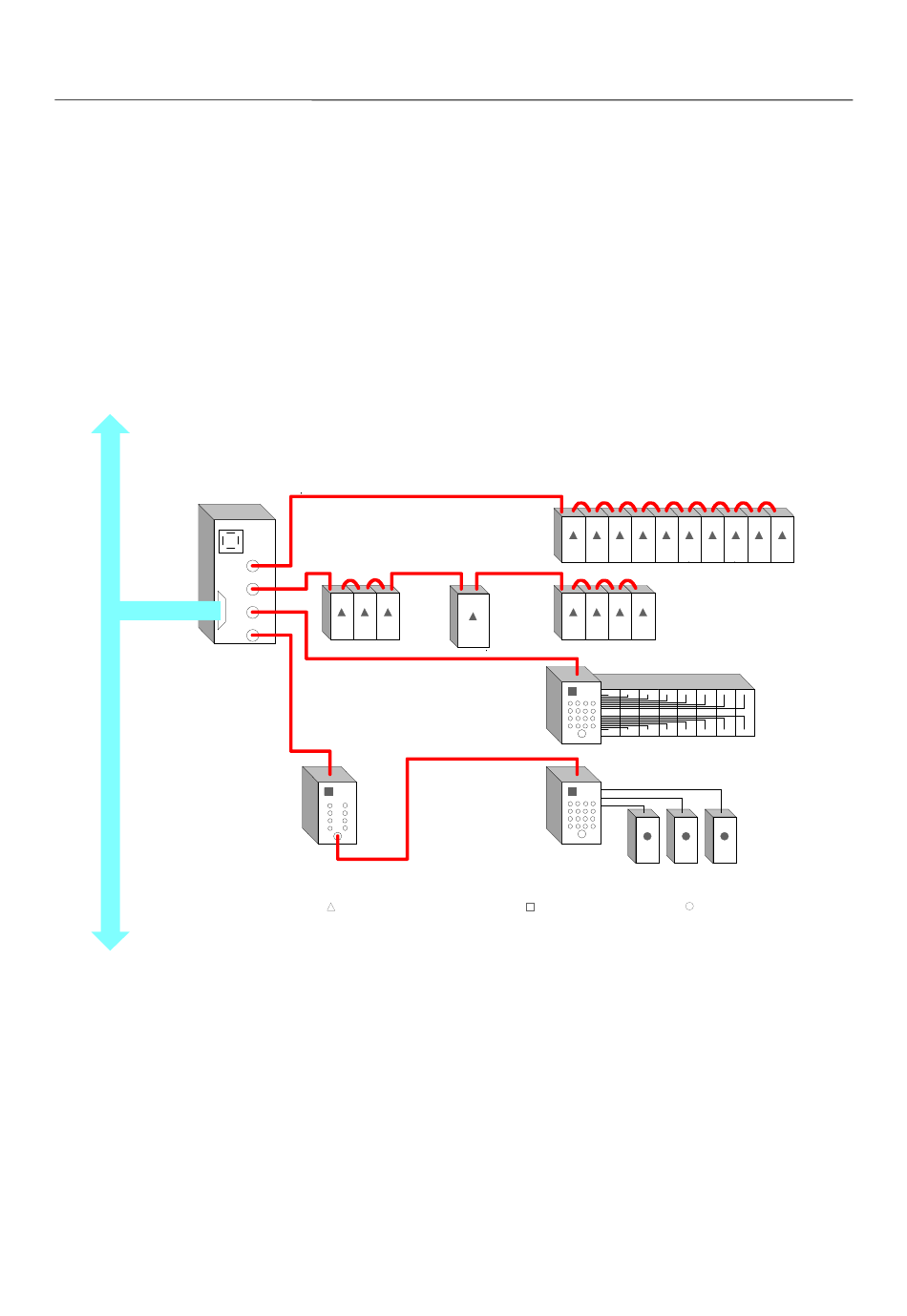

Abb. 1 Systemaufbau Ventilansteuerung
4/40
Kontaktbrücke
Kontaktbrücke
AVENTICS | C-Design | 8858903033-BAL-001-AE
I/O Modul
Einzelventil
I/O Modul
Einzelventil
