7.2 Adressierung der Ventileinheit

Durch Entfernen der 6 Befestigungsschrauben (Anzugmoment 0,8Nm) kann die Frontplat-
te gelöst, die daran befestigte Buselektronik aus dem Gehäuse entnommen werden und
die Schalter eingestellt werden.
Branches
4 3
2
SPC
Bus
80C32
EPROM

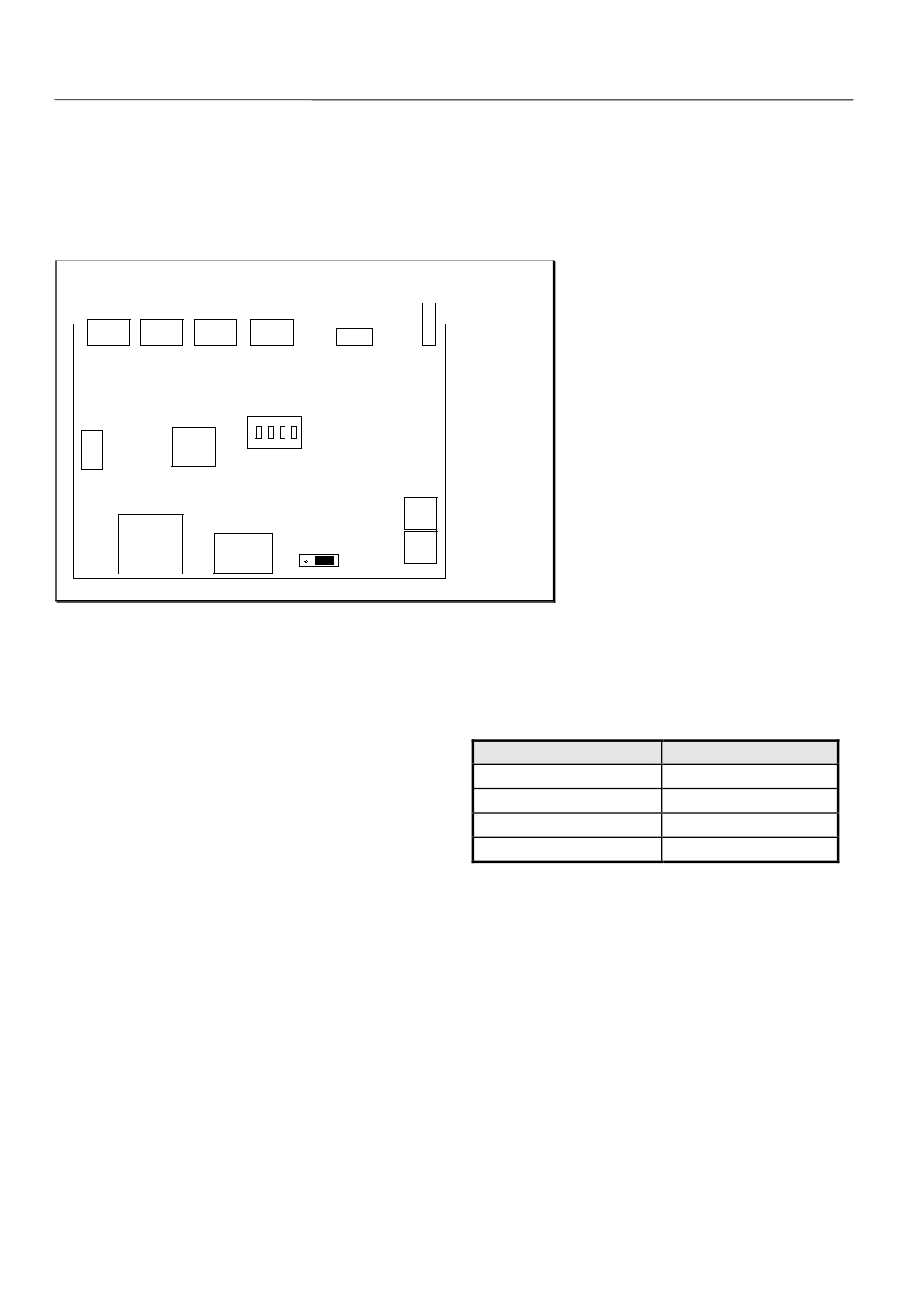

Abb. 6 Schalteranordnung PROFIBUS DP Elektronik
Die Adresse der Ventileinheit läßt sich
im Bereich von 3 - 124 einstellen. Diese
Einstellung kann mit den Schaltern
SW1, SW2 und SW3 vorgenommen
werden.
10/40
Supply Voltage
LED red/green
1
1 2 3 4
SW1
SW4
AVENTICS | C-Design | 8858903033-BAL-001-AE
SW3
SW2
Schalter
SW2
SW3
SW1 Bit 1 on
off
Tabelle 3 Adressierung der Ventilein-
heit
Adresse
Einerstelle
Zehnerstelle
< 100
>= 100
