Verkleidungen ausbauen

Kameraablage ausbauen

8
2.4

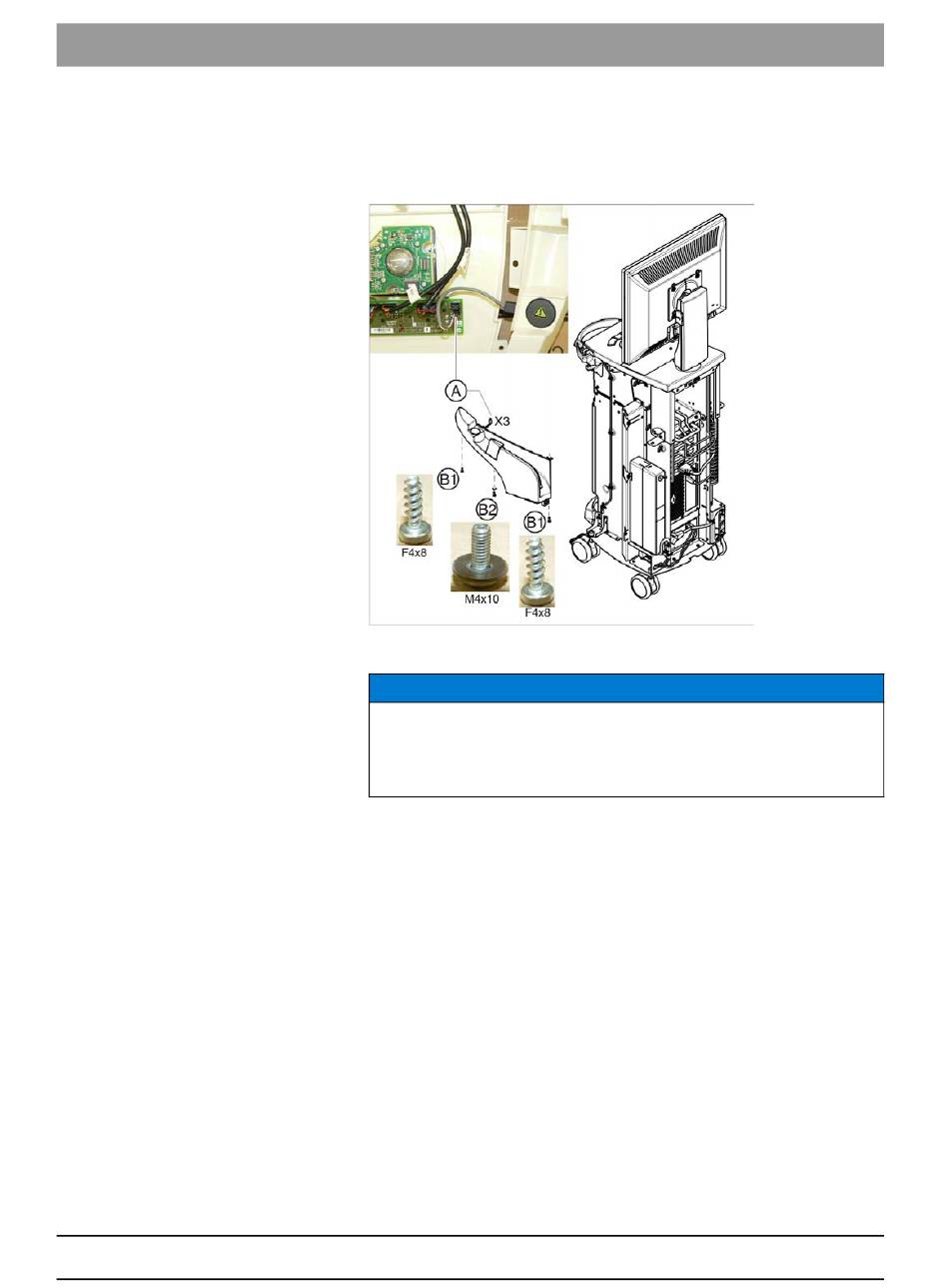

Kameraablage ausbauen
1. Schrauben Sie die Kamera vom Kamerakabel ab und entfernen Sie
Kameraablage ausbauen
die Kamera.
2. Ziehen Sie das Kabel A des Heizers von der Platine ab.
ACHTUNG
Achten Sie auf die Gewinde der Schrauben, wenn Sie diese entfernen
und wieder anbringen. Das Gewinde der mittleren Schraube unterschei-
det sich von den übrigen.
3. Lösen Sie die drei Schrauben B der Kameraablage. Achten Sie dar-
auf, die Unterlegscheibe der mittleren Schraube nicht zu verlieren.
4. Nehmen Sie die Kameraablage seitlich aus dem Gerät heraus.
