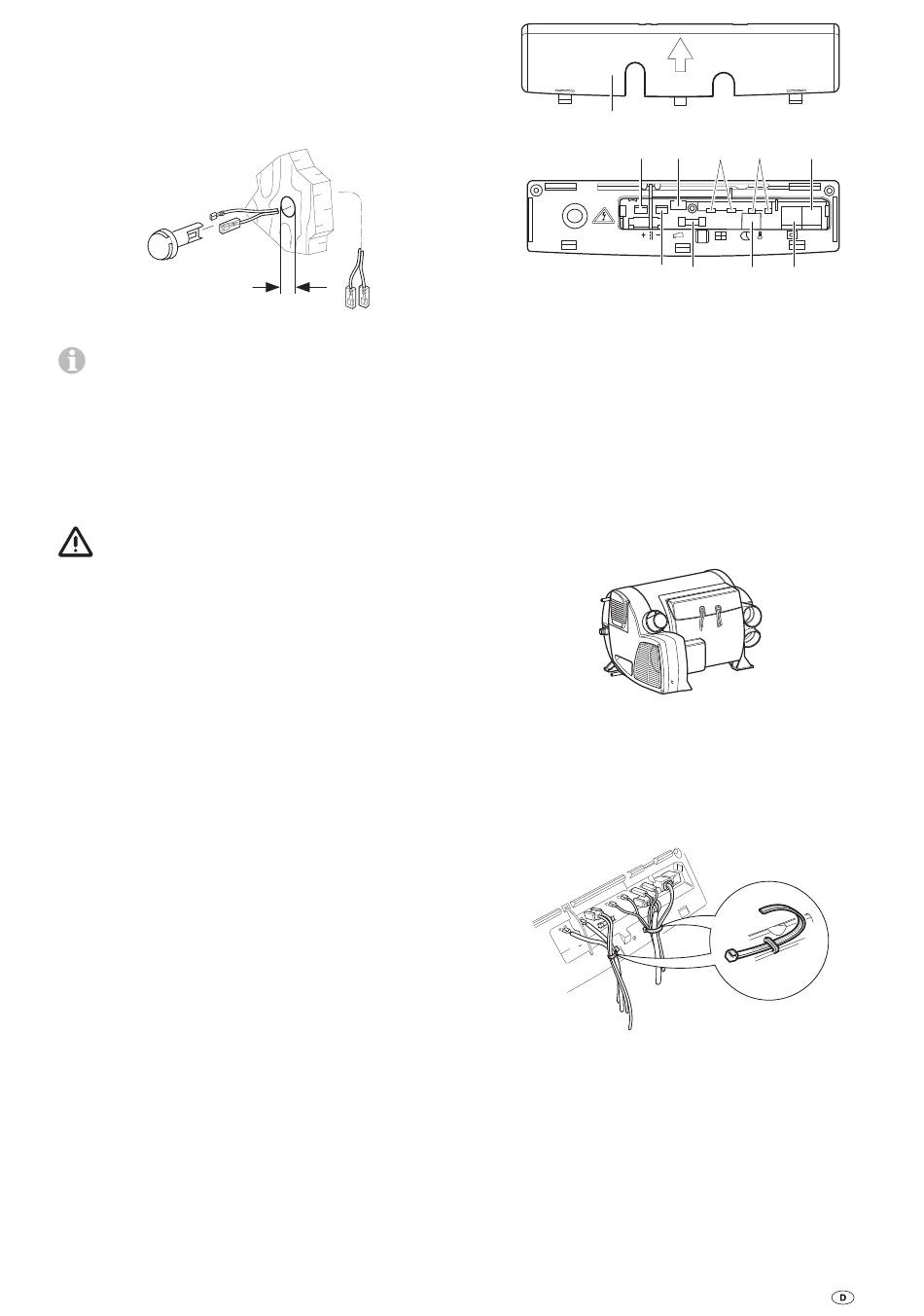

Montage des Raumtemperaturfühlers
Bei der Platzwahl beachten, dass der Raumtemperaturfüh-
ler keiner direkten Wärme ab strahlung ausgesetzt sein darf.
Für eine optimale Raumtemperaturregelung empfehlen wir,
den Raumtemperaturfühler oberhalb der Eingangstüre zu
montieren.
Bild 19
Es ist darauf zu achten, dass der Fühler immer in eine
senkrechte Wand montiert wird. Er muss ungehindert
von der Raumluft umströmt werden.
Loch Ø 10 mm bohren. Anschlusskabel von hinten durch die
Bohrung führen und das Kabelende mit einem isolierten An-
schlussstecker am Fühler anstecken (es muss auf keine Polari-
tät geachtet werden). Raumtemperaturfühler einschieben und
das Kabel ende mit den zwei isolierten Anschluss steckern zur
Heizungselektronik verlegen (bei Bedarf bis zu einer maxima-
len Gesamtlänge von 10 m mit Kabel 2 x 0,5 mm² verlängern).
Der beiliegende Raumtemperaturfühler muss immer an-
geschlossen werden, da sonst die Heizung auf Störung
geht.
Montage der Bedienelemente
Die Montage der Bedienelemente ist in der dem Bedienele-
ment beiliegenden Einbauanweisung beschrieben.
Elektrische Anschlüsse
Die Anschlusskabel so verlegen, dass diese nicht scheuern
können. Setzen Sie zusätzlich an scharfen Kanten z. B. bei
Durchführungen an Metallwänden Durchführungstüllen oder
Kantenschutzprofile ein. Die Anschlusskabel dürfen nicht an
metallischen Geräteoberflächen, am Abgasrohr oder an den
Warmluftrohren befestigt werden noch diese berühren.
Die elektrischen Anschlüsse liegen unter der Anschlussab-
deckung (39) der Heizung. Diese kann durch Drücken und
gleichzeitiges Schieben in Pfeilrichtung abgenommen werden.
Beim Abnehmen bzw. Aufsetzen der Anschlussabdeckung auf
die Anschlusskabel achten, damit diese nicht herausgezogen
bzw. gequetscht werden.
10 mm
39
40
12 V
41
Bild 20
40 = Eingangsspannung +12 V (Flachstecker 6,3 mm)
41 = Eingangsspannung - 12 V (Flachstecker 6,3 mm)
42 = FrostControl-Heizelement (Zubehör)
43 = Gerätesicherung: 10 A – träge – (T 10 A)
44 = Drahtbrücke (oder Fensterschalter – Zubehör)
45 = Zeitschaltuhr ZUCB (Zubehör – nur in Verbindung mit
analogen Bedienelementen)
46 = Raumtemperaturfühler
47 = Bedienelement / Diagnosestecker*
48 = Bedienelement / Diagnosestecker*
* Alternative Anschlüsse
Alle Anschlüsse zum Gerät mit durchhängenden Anschlusska-
beln ausführen. Dies verhindert, dass Schwitzwasser über die
Anschlusskabel in das Gerät eindringt.
Bild 21
Die Anschlusskabel und Stecker dürfen keinen Kräften ausge-
setzt sein. Zur Zugentlastung die Anschlusskabel bündeln (sie-
he Bild) und mit je einem Kabelbinder am Gehäuse befestigen.
Alle Leitungen müssen sicher befestigt sein und dürfen sich
durch Erschütterungen nicht lockern oder lösen – sonst droht
Brandgefahr!
Bild 22
open
42
48
44
46
43
45
47
