3. Das vormontierte Rohr von außen durch die Bohrung (2)
stecken und zusammen mit dem Sieb (5) und der Kaminschei-
be (6) mit 4 Schrauben B 3,5 x 13 (7) befestigen.
Die Abdichtung erfolgt mit beigelegter Gummidichtung ohne
weitere Dichtmittel.
Abgasführung
Die Heizung ist nur mit Dachkamin zulässig. Dieser darf nur
senkrecht oder mit maximal 15 Grad Neigung eingebaut wer-
den! Die beigefügten Montageteile sind für eine Dachneigung
von ca. 10° ausgelegt.
Für die Abgasführung darf nur das Truma-Edelstahl-Abgasrohr
AE-3 (Ø 55 mm) mit den beiliegenden Truma-Überrohren ÜR
(Ø 65 mm) und ZR 80 verwendet werden, da das Gerät nur in
Verbindung mit diesen Rohren geprüft und zugelassen ist.
Das Abgasrohr wird vorzugsweise außen an der Vorzelt-
wand zum Dachkamin geführt. Bei eingeschränkten
Platzverhältnissen kann das Abgasrohr auch innen verlegt wer-
den. Hierzu im oberen Bereich des Heizungskastens eine Öff-
nung Ø 70 mm bohren. Das Schutzrohr Ø 80 mm (25) wird
dann nur vom Kamin (15) bis zum Heizungskasten verlegt.

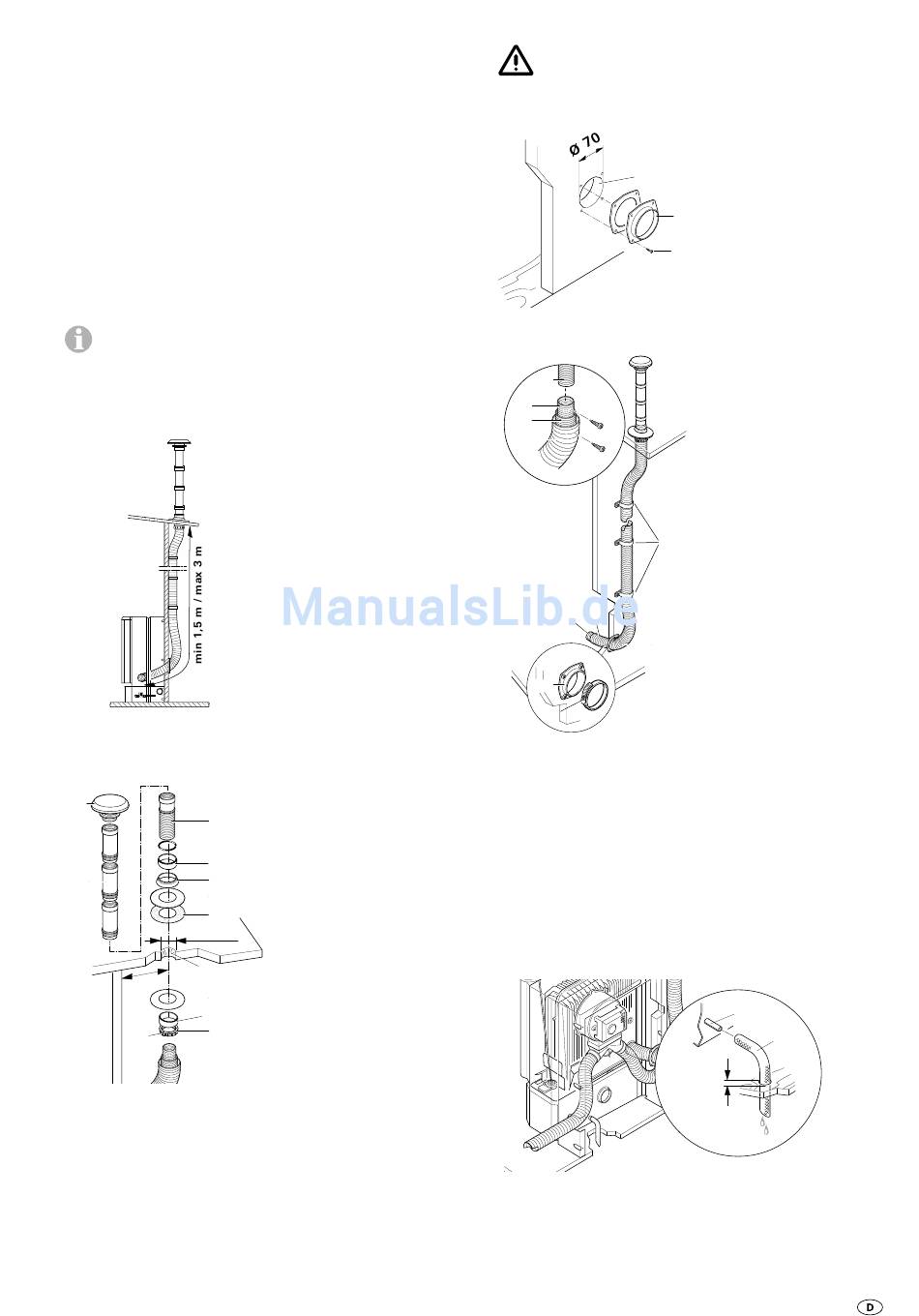

Montage des Dachkamins

19
15
10
11
12
18
13
14
60 mm
9
55
13
11
16
17
1. O-Ring (10), erste Schrägdurchführung (11), Formring (12),
erste Dichtplatte (13) und Dichtung (14) über das Kaminteil (15)
schieben und von oben durch das Dach stecken. Von innen die
zweite Dichtplatte (13) sowie die zweite Schrägdurchführung
(11) über das Kaminteil (15) schieben und mit dem Schraub-
ring (16) festziehen. Anschließend den Schraubring (16) mit
der Schraube (17) sichern.
2. Von oben die drei beiliegenden Kaminverlängerungen (18)
und das Kamindach (19) aufschrauben.
Die Abdichtung erfolgt mittels beigelegter Gummidichtungen
ohne weitere Dichtmittel.
Den Dachkamin so platzie-
ren, dass von der Heizung
zum Kamin eine direkte, auf
ganzer Länge steigende
Rohrverlegung (min. 1,5 m,
max. 3 m!) möglich ist.
Bei einer Rohrlänge von
1,5 m muss eine Mindest-
höhe von 1 m erreicht sein.
Die weitere Rohrverlegung
zum Dachkamin muss nahe-
zu senkrecht erfolgen.
Öffnung von Ø 60 mm in ei-
nem Mittelabstand von min.
55 mm zu seitlichen Wänden
ausschneiden.
Bei doppelschaligen Dächern
den Hohlraum (9) mit Holz
ausfüttern, um das Dach so
zu versteifen, dass es beim
Anziehen der Verschraubung
nicht verformt wird und
regendicht bleibt.

Verlegung des Abgasrohres

Das Abgasrohr muss in einem Stück, auf ganzer Länge
steigend und mit mehreren Schellen fest und dauerhaft
montiert sein, da sich sonst ein Wassersack bilden kann, wel-
cher den freien Abzug der Abgase verhindert.
21
15
28
29
27
25
30
31
28 27
25
22
26
6. Das Abgasrohr (28) mit dem Überrohr Ø 65 mm (27) durch
die Bohrung (21) nach innen durchstecken und das Schutzrohr
(25) mit der Schelle (26) am Anschlussflansch (22) befestigen.
7. Die Abgasführung mit den drei beiliegenden Schellen ZRS
(31) an der Außenwand befestigen.
Kondenswasserablauf
Zur Ableitung des an der Heizung entstehenden Kondenswassers
wird der beiliegende Schlauch (32 – Länge 40 cm) verwendet.
1. In unmittelbarer Nähe des Anschlussstutzens (33) im Boden
eine Öffnung Ø 13 mm bohren.
2. Den Kondenswasserschlauch (32) fest über den Anschluss-
stutzen (33) schieben, schräg abschneiden und das freie Ende
stetig fallend durch die Bohrung nach unten stecken.
1. Von außen über die Boh-
rung Ø 70 mm (21) einen An-
23
schlussflansch (22) und eine
22
Dichtung (23) mit 4 Schrau-
ben B 3,5 x 13 (24) befestigen.
24
2. Das äußere Schutzrohr
Ø 80 mm (25) so ablängen,
dass es vom Kaminstutzen
(15) zum Anschlussflansch
(22) reicht.
3 Eine Schneckengewinde-
schelle (26) über das Schutz-
rohr (25) schieben.
4. Das Überrohr Ø 65 mm (27)
auf das Abgasrohr Ø 55 mm
(28) schieben (muss vom
Kamin bis zur Rückwand der
Heizung reichen). Anschlie-
ßend das Schutzrohr Ø 80 mm
über das Überrohr Ø 65 mm
schieben.
5. Das Abgasrohr (28) bis zum
Anschlag in den Kaminstutzen
(15) einschieben und mit einer
Blechschraube (29) sichern.
Anschließend das Überrohr
Ø 65 mm und das Schutzrohr
Ø 80 mm über den Kamin-
stutzen schieben und mit ei-
ner Schraube (30) sichern.
33
32
Ø 13
7
