ProCon HT 150/HT 225

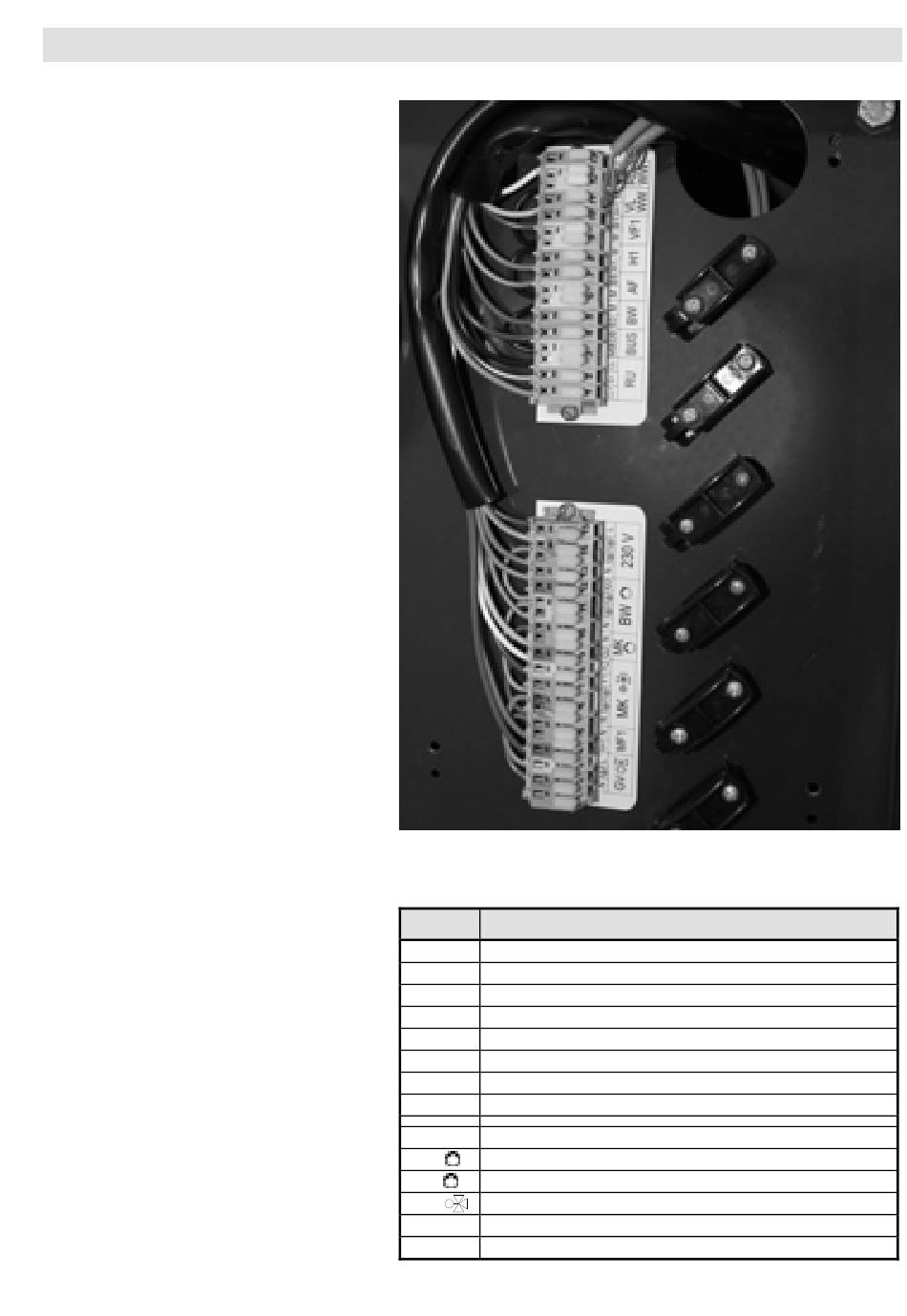

Abb. 24: Klemmleiste für elektrische Anschlüsse mit Kabelzugent-
lastungen
Legende zu Abb. 24:
Kürzel
RL WW Rücklauf Wasserweiche
VL WW Vorlauf Wasserweiche
VF1 Vorlauffühler Mischerkreis 1
H1 H1 Eingang (externer Schaltkontakt)
AF Außentemperaturfühler
BW Brauchwassertemperaturfühler
BUS Local Process Bus (LPB)
RU Raumeinheit
230V Netzanschluss
BW Brauchwasserladepumpe
MK Mischerkreispumpe
MK Mischermotor
M
MF1 Multifunktionaler Ausgang 1
GV Externes Gasventil
Montage
Bedeutung
